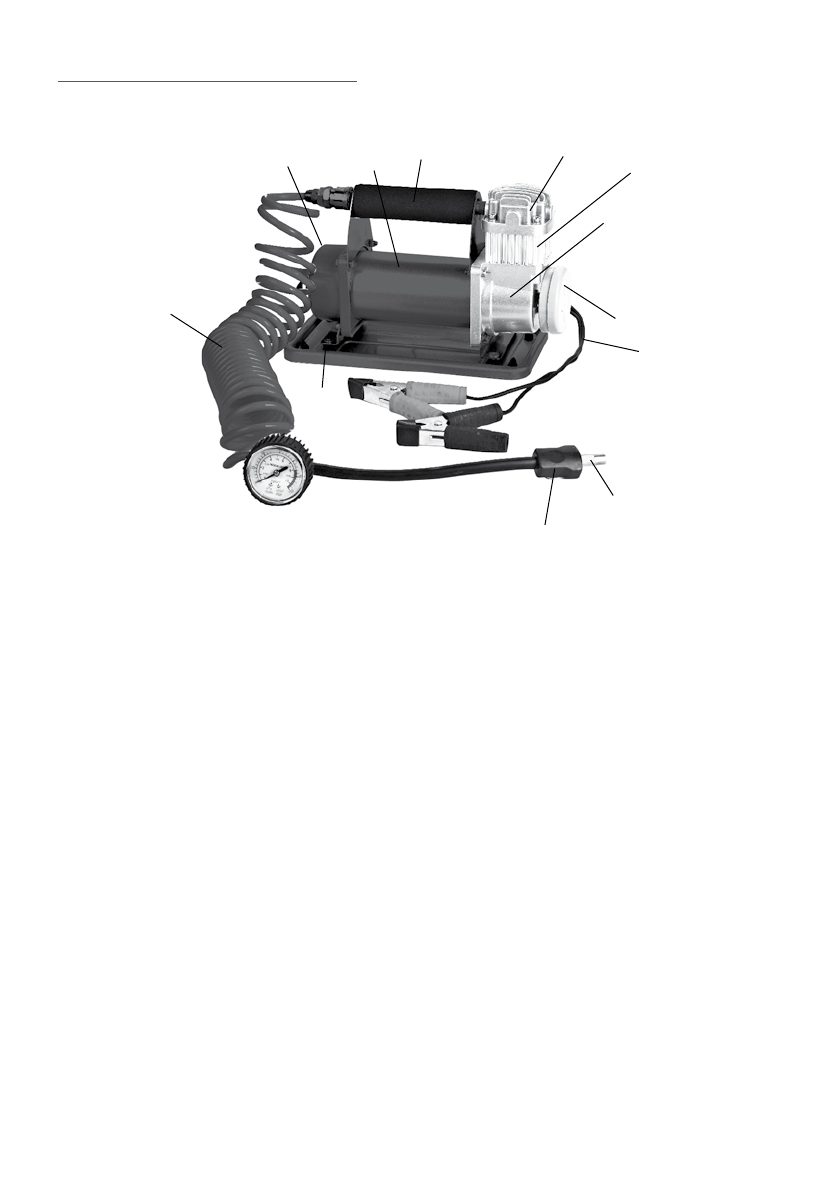

1.6 Общий вид компрессора представлен на рис.1

1.7 Коллекторный двигатель постоянного тока расположен горизонтально в

металлическом  корпусе  (рис.1  поз.8).  Вращательный  момент  с  якоря  электро-

двигателя  шатуном  преобразуется  в  возвратно-поступательное  движение

поршня. Цилиндр с клапанной коробкой расположены вертикально в металли-

ческом корпусе (рис.1 поз.9). На корпусе блока цилиндра (рис.1 поз.10) закре-

плена головка блока (рис.1 поз.4) с выпускным клапаном, выполняющая также

функцию отведения тепла от цилиндра во время работы.

По  манометру  на  воздушном  шланге  (рис.1  поз.5)  осуществляется  постоян-

ный контроль давления в шине.

На  выходной  штуцер  (рис.1  поз.6)  воздушного  шланга  (рис.1  поз.5)  накру-

чивается одна из 3-х универсальных насадок для подкачки (накачивания) шин

(мячей, лодок, игрушек). Спускной клапан (рис.1 поз.10) служит для стравлива-

ния  давления  из  шины. Для  снижения  давления  в  шине  надавить  на  спускной

клапан по направлению к золотнику шины. Для прекращения стравливания воз-

духа из шины, отпустить клапан.

1

 – выключатель (на рисунке не виден);

2

 – основание;

3

 – ручка для переноски;

4

 – головка блока цилиндра с рёбрами охлаждения;

5

 – воздушный шланг с манометром;

6

 – штуцер выходной;

7

 – кабель питания с зажимами для подключения к АБ;

8

 – корпус двигателя;

9

 – картер;

10

 – спускной клапан;

11

 - блок цилиндра;

12

 - фильтр.

1

8

1

3

5

4

9

7

6

10

12

11

рис.1
