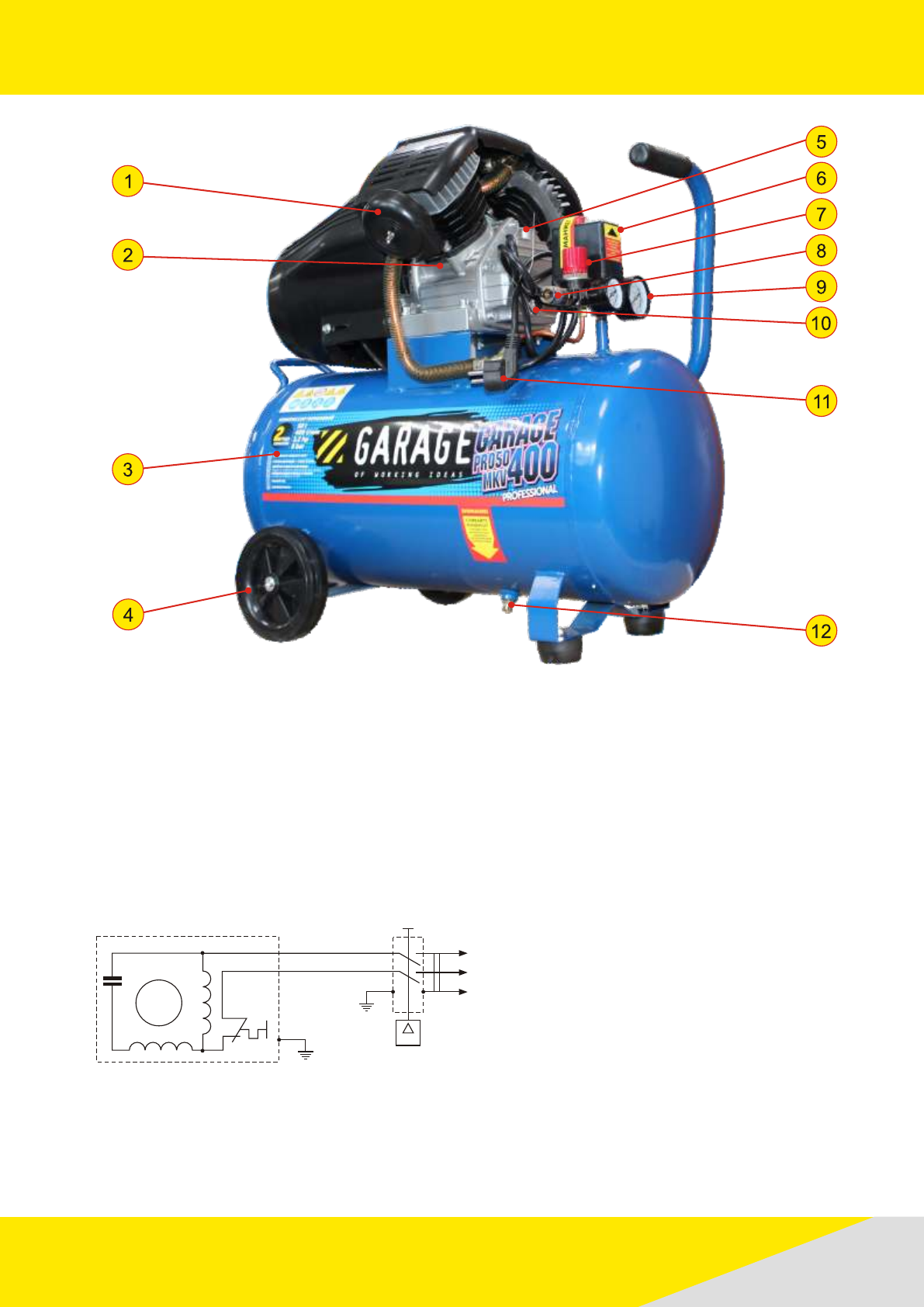

Рис. 1. Общий вид компрессорной установки

Рис. 2. Схема электрическая принципиальная

2.5. Средства измерения.

Для контроля давления сжатого воздуха компрессор оборудован манометром.

Руководство по эксплуатации

Компрессор поршневой масляный

2.  Компрессорная  группа  с  прямым
   (коаксиальным)  приводом,
3.  Ресивер,
4.  Колеса,
5.  Сапун  (или  масляный  щуп),
6.  Пневмореле  (прессостат),

Фильтр воздушный

2. ОПИСАНИЕ И РАБОТА КОМПРЕССОРА

~220v

A
N

BP - реле давления
С - конденсатор
М - электродвигатель
XS - электрокабель с евровилкой
KK - тепловое реле
РЕ - заземление

*только для моделей

PRO 50.MKV400/2.3 и PRO 100.MKV400/2.3

  7.   Редуктор-регулятор*,
  8.   Выходной  патрубок  (или  кран),
  9.   Манометр,
10.  Окно  уровня  масла,
11.  Сетевой  кабель  (с  евровилкой
   ГОСТ  28244_82),
12.  Кран  слива  конденсата.
