Инструкция по эксплуатации
и обслуживанию
стр.
2
4
из 58
Глава 4 - Техническое описание
4 – ТЕХНИЧЕСКОЕ ОПИСАНИЕ
4.1
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
4.1.
1
Предохранительные
клапаны
Предохранительные клапаны регулируются при сборке и предотвращают риск повреждений в случае
сбоя в работе компрессора. Максимальное давление срабатывания клапанов следующее:
Предохранительный клапан 1
й
ступени
Предохранительный клапан 2й ступени
Предохранительный клапан 3й ступени
5-6
бар
40-60
бар
200-300
бар
ОСТОРОЖНО
Категорически запрещается производить регулировку клапанов в сторону
увеличения заводских настроек.
Вмешательство в работу предохранительных клапанов может повлечь
серьезный ущерб и приведет к аннулированию гарантии.

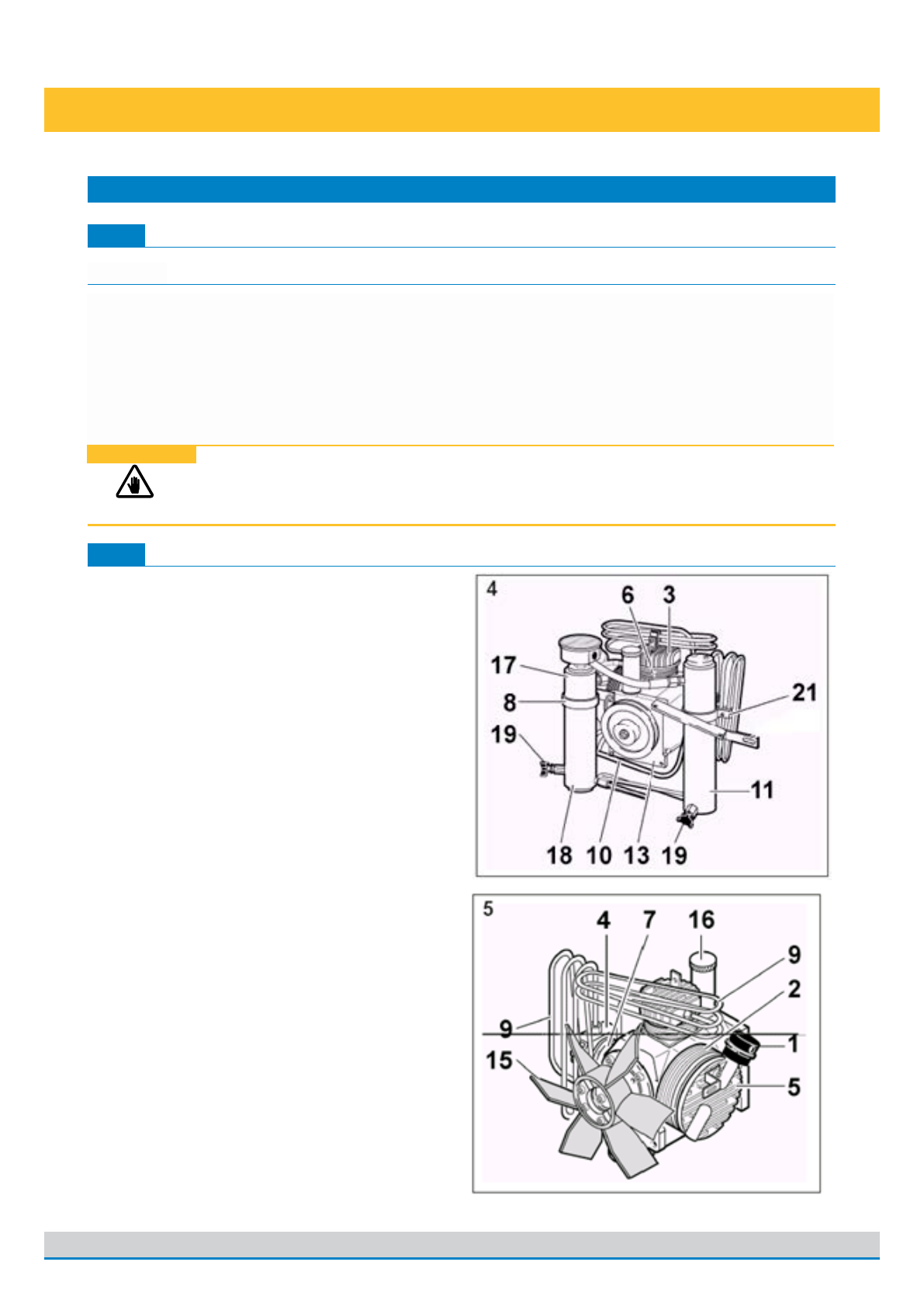

4.2
КОМПОНЕНТЫ ОБОРУДОВАНИЯ
1
Всасывающий возду
ш
ный фильтр
2
Клапанная головка 1-й ступени
3
Клапанная головка 2-й ступени
4
Клапанная головка 3-й ступени
5
Кры
ш
ка
ц
илиндра 1-й ступени
6
Ц
илиндр 2-й ступени
7
Ц
илиндр 3-й ступени
8
Промежуточный сепаратор
9
Промежуточный охладитель 2-3 ступеней
10
Конечный охладитель
11
Ф
ильтрующая система
13
Картер
15
Крыльчатка вентилятора
16
М
аслоналивная горловина
17
Конечный сепаратор конденсата
18
Промежуточный сепаратор конденсата
19
Кран слива конденсата
21
Скоба крепления фильтрующей системы
