L / 14

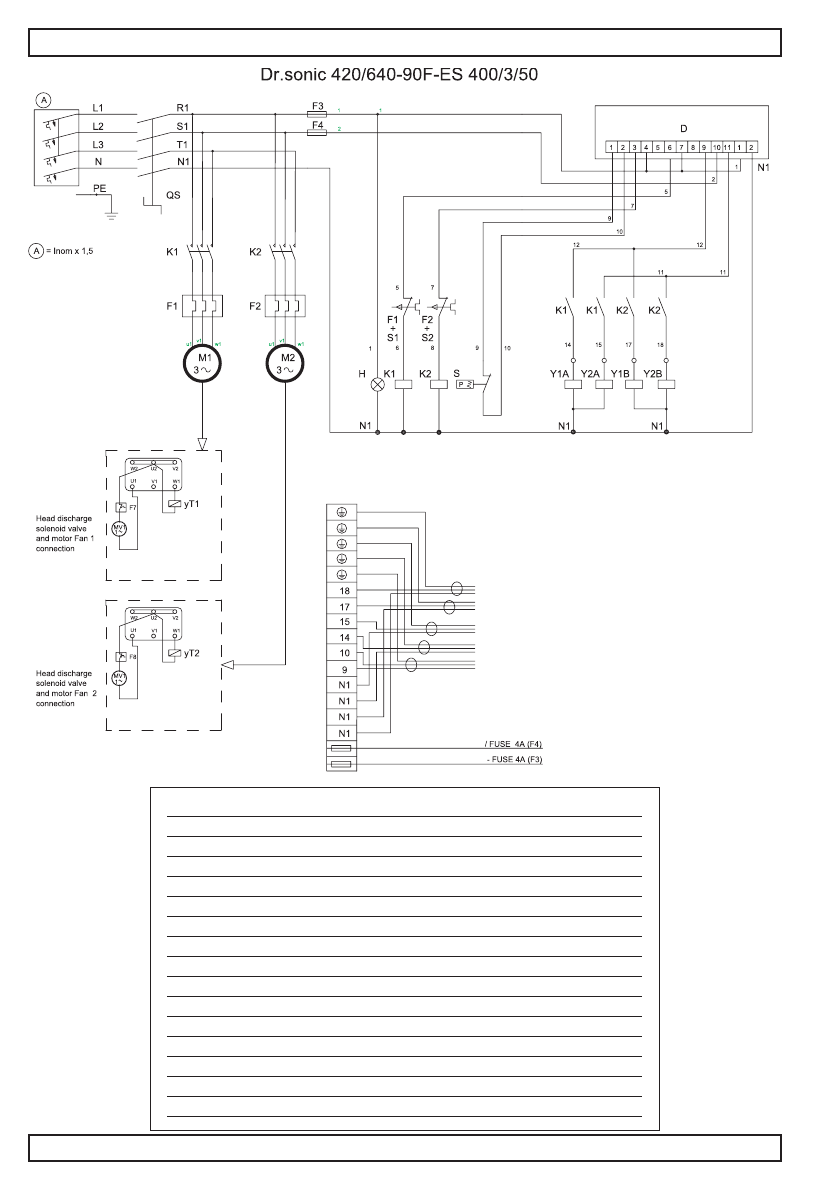

8. ЭЛЕКТРОСХЕМЫ

Подключение

Электроклапана

Вывода

воздуха с

торцевой части

и Пред. импел.

Двигателя 1

ЭЛЕКТРОКЛАПАН Y2B

ЭЛЕКТРОКЛАПАН Y1B
ЭЛЕКТРОКЛАПАН Y2A

ЭЛЕКТРОКЛАПАН Y1A

СЛУЖЕБНЫЙ ПРЕССОСТАТ (S) / PRESSURE SWITCH

Подключение

Электроклапана

Вывода

воздуха с

торцевой части

и Пред. импел.

Двигателя 2

ПЛАВКИЙ ПРЕДОХРАНТЕЛЬ
ПЛАВКИЙ ПРЕДОХРАНТЕЛЬ

QS

Главный выключатель

F3-F4 Предохранители 5x20 4A

F7-F8 Защиты от перегрузок вентиляторов

ST1-ST2 Внутренние термостаты окружающей среды

MV1-MV2 Двигатели внутренних вентиляторов

M1-M2 Двигатели компрессоров

K1

Счетчик двигателя компрессора 1

K2

Счетчик двигателя компрессора 2

F1+S1 Термореле со сбросом двигателя компрессора 1

F2+S2 Термореле со сбросом двигателя компрессора 2

S

Служебный прессостат

D

Станция управления

H

Зелёный световой сигнал

Yt1-Yt2 Электроклапаны разгрузки торцевой части

Y1A-Y2A Электроклапаны сушильной колонны 1

Y1B-Y2B Электроклапаны сушильной колонны 2
