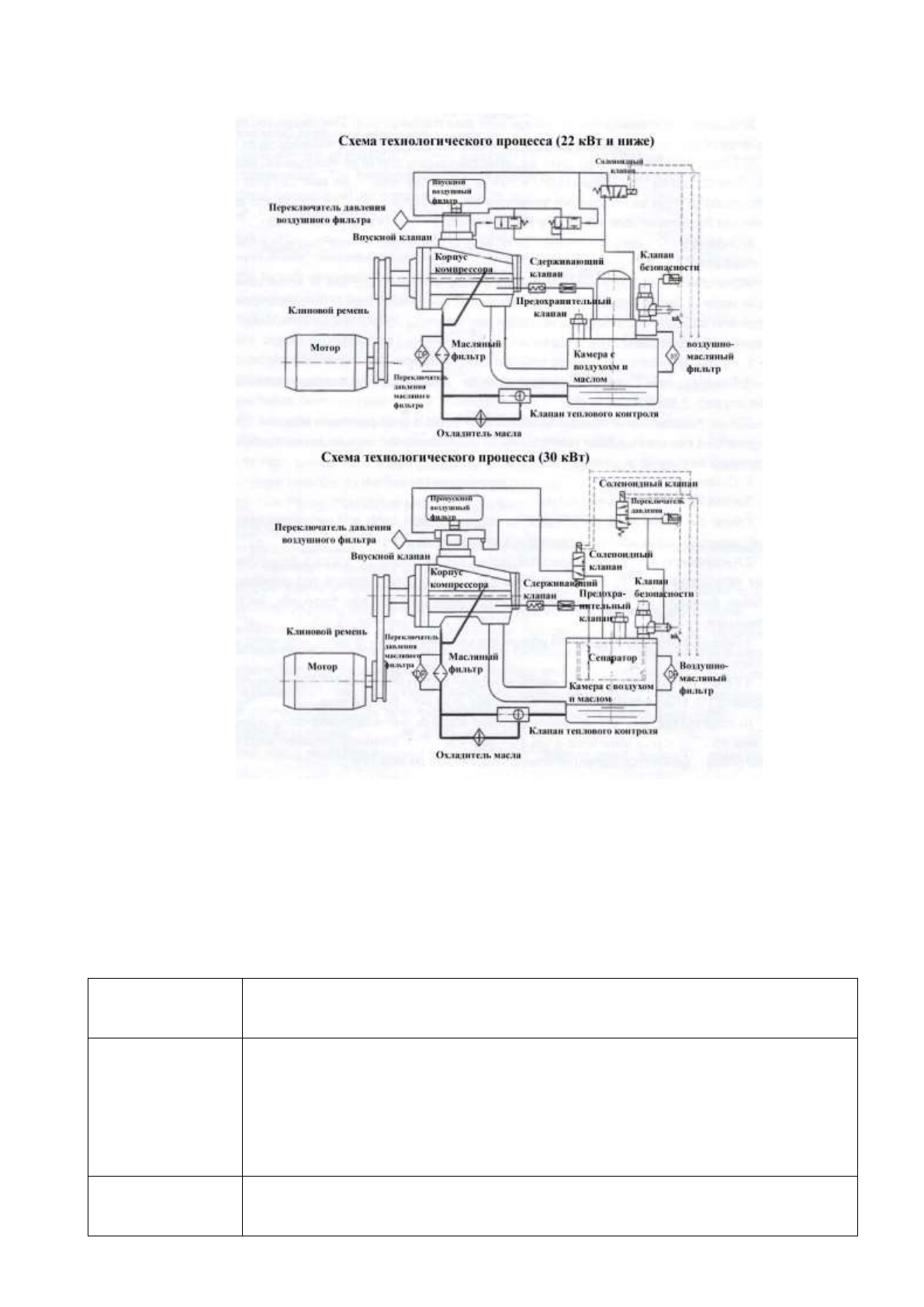

Технологические схемы.

4.2.

Особенности работы узлов компрессора.

После фильтрации воздушным фильтром воздух поступает в камеру сжатия (винтовой блок) через всасывающий

клапан и смешивается со смазочным веществом. После сжатия данная смесь отправляется в специальную ёмкость с
воздухом и маслом (резервуар маслоотделителя), в которой происходит отделение основного количества масла из
смеси, а затем разделение смазки и воздуха в маслосепараторе. В конце процесса, очищенный сжатый воздух
поступает в систему управления через клапан минимального давления и охладитель.

1.

Составные элементы винтового компрессора

:

Впускной воздушный
фильтр.

Тип фильтра: сухой бумажный, размер ячеек составляет 10 μm. Его основное предназначение –

собирать пыль из воздуха, чтобы избежать преждевременного износа винтовой пары и загрязнения
масляного фильтра и маслосепаратора.

Впускной клапан.

Важный компонент системы. Он управляет

производительностью, контролируя количество воздуха в

компрессоре. Состоит из всасывающего клапана, насадки, выпускного отверстия,

седла и т.д. В

зависимости от давления воздуха в системе, при помощи соленоидного (электромагнитного)
клапана и обратно

-

пропорционального клапана будет осуществляться управление всасывающим

клапаном (возможны состояния: полностью открытый, приоткрытый и закрытый), чтобы можно
было изменить количество входящего воздуха и сохранить устойчивое давление в системе
бесступенчатым способом.

Воздушно

-

масляная

ёмкость (резервуар
сепаратора).

Выполняет две функции. 1 –

это отделение масла из смеси; когда сжатый воздух и масло поступают

в эту емкость, данная масса завихряется, и большее количество масла отделяется от воздуха. 2 –
