CROSS AIR COMPRESSOR

5

СА132-10GA

19.0

1.0

YNE204RA

СА160-8GA

160

27.0

0.8

RP2-1/2

МАМ

-880

YNE226A

2500

х1

47

0х1

840

СА160-10GA

23.0

1.0

YNE204RB

СА185-8GA

185

30.0

0.8

RP2-1/2

МАМ

-880

YNE226B

2500

х1

47

0х1

840

СА185-10GA

27.0

1.0

YNE226A

СА200-8GA

200

30.0

0.8

DN80

МАМ

-880

YNE280A

3650

х1

98

0х

2150

СА200-10GA

27.0

1.0

YNE226B

2.2.

Устройство и принцип действия.

1. Устройство.

Винтовой компрессор серии

CA

с впрыскиванием масла является одноступенчатым двухроторным

воздушным компрессором. Всасывающий патрубок расположен в верхней части компрессорного винтового блока,
напорный патрубок –

снизу; два высокоточно

-

изготовленных ротора установлены строго параллельно и

горизонтально внутри блока, один из них является ведущим, а другой

-

ведомым. У ведущего ротора 5 лопастей, а у

ведомого

-

6; ведущий ротор имеет больший диаметр. Зубья двух роторов совмещаются друг с другом попарно, не

образуя прямого контакта. Роторы вращаются на подшипниках; тип передачи

-

клиноременный или муфта (прямой

привод).

2.  Описание  работы.

Двигатель  вращает  винтовую  пару  через  систему  привода.  Предварительно

очищенный  во

впускном воздушном фильтре воздух попадает

в винтовую пару, смешивается с маслом, подаваемым в полость сжатия.

Масло обеспечивает масляный клин между зубьями роторов винтовой пары (отсутствует касание винтов), зазор между
роторами  и  корпусом  уплотняется,  воздух  сжимается,  при  этом  масло  отводит  выделяющееся  тепло,  а  механизмы
смазываются.  Образовавшаяся  воздушно

-

масляная  смесь

сжимается  в  винтовом  блоке  и  поступает  в  воздушно

-

масляную  ёмкость,  где  происходит  сепарация  (отделение)  масла  от  воздуха.  Воздух  после  охлаждения  поступает  на
выход  винтового  компрессора,  а  масло  после  охлаждения  в  масляном  радиаторе  и  дополнительной  фильтрации  в
масляном фильтре вновь возвращается в винтовой блок.

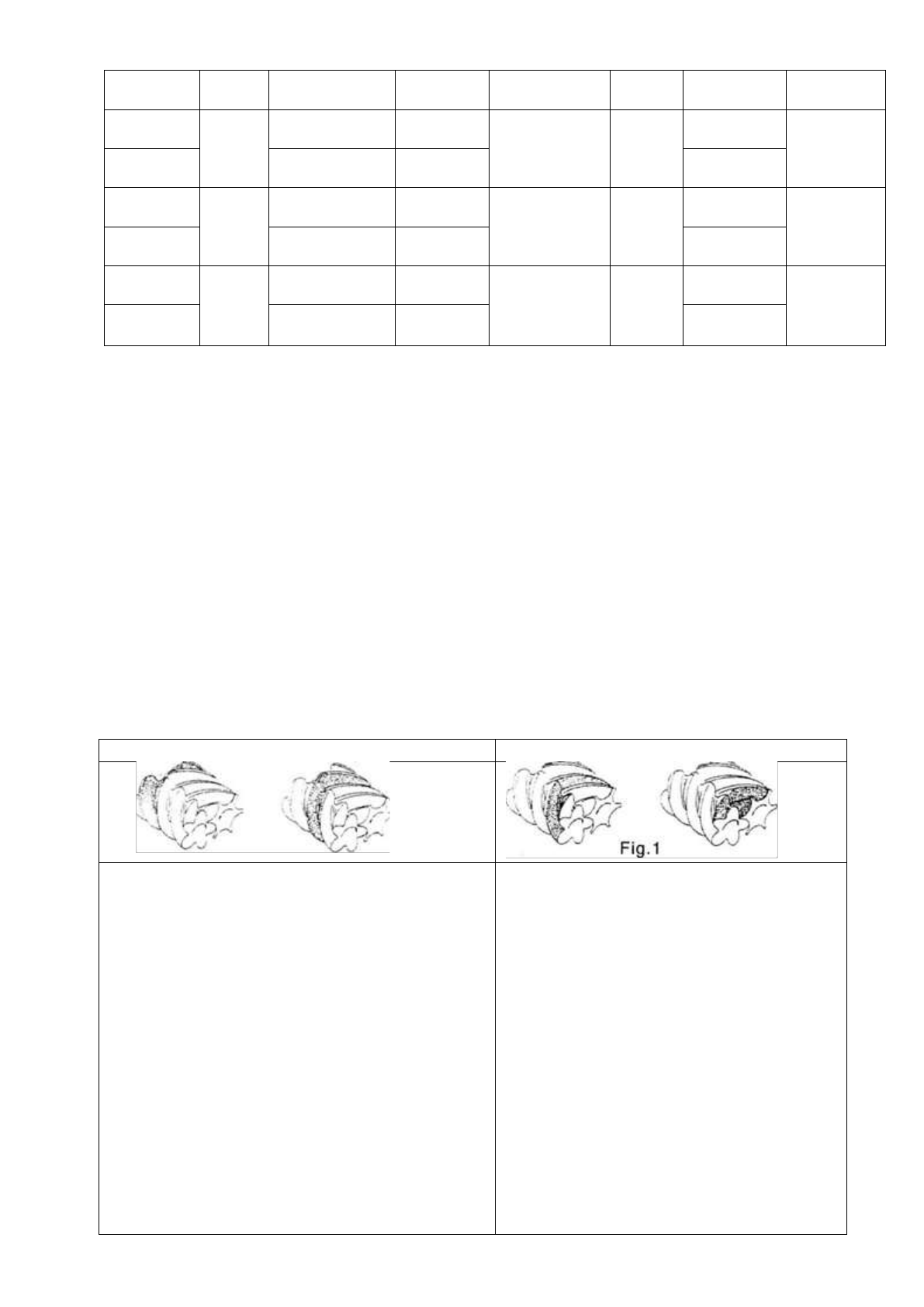

3. Принцип работы:

Всасывание воздуха         Сжатие и перемещение

Сжатие воздуха     и     впрыскивание масла

1)  Всасывание  воздуха.

У  винтовых  компрессоров

поступление  воздуха  контролируется  регулирующими
клапанами.  Когда  полость  между  двумя  роторами
проходит  через  область  всасывания,  это  пространство
увеличивается,  а  поступающий    воздух  засасывается
посредством

образовавшегося

вакуума

между

лопастями  роторов.  Полость  наполняется  воздухом,  при
дальнейшем вращении область всасывания отсекается и
полость герметизируется.

2)

Сжатие и перемещение.

После процесса всасывания,

пространство между поверхностью винтов роторов,
корпусом винтового блока

уменьшается, при этом не

происходит отток воздуха из межзубного пространства.

Это  процесс называется сжатием. Роторы продолжают
вращаться и своими зубьями, постепенно перемещают
данный объем к выпускному отверстию. Это процесс
перемещения.

3) Сжатие и впрыскивание масла.

В процессе перемещения уменьшающееся
пространство движется к выпускному отверстию,
а воздух внутри него постепенно сжимается и
давление быстро поднимается. Так
осуществляется процесс сжатия, в ходе которого
смазочное вещество впрыскивается в полость
сжатия, а затем перемешивается с воздухом под
воздействием давления.

4) Нагнетание

В процессе сближения лопастей ротора с
корпусом машины, давление достигает
наивысшего значения, сжатый воздух
продолжает выходить до тех пор, пока
сопряженная поверхность движется к выпускным
полостям
