Натяжение ремня

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

ЗАМЕНА МАСЛА (РИС.

6

)

Заменять масло при горячем компрессоре — более 70 °C.

• Снять переднюю крышку

• Присоединить к крану В, расположенному в основании бака маслоотделителя, сливной шланг, имеющийся в комплекте.

• Окрутить крышку с отверстия а, открыть кран и полностью спустить масло в емкость для сбора.

• Закрыть кран В и убрать шланг.

• Залить новое масло через отверстие (количество для полного заполнения: 2,2 литра) и прикрутить крышку.

• Запустить компрессор и оставить его включенным на 5 минут, затем выключить его и подождать 5 минут, прежде чем

проверить уровень масла. При необходимости долить масло. ОТРАБОТАННОЕ МАСЛО ЗАГРЯЗНЯЕТ ОКРУЖАЮЩУЮ

СРЕДУ! При его утилизации придерживаться местного законодательства по защите окружающей среды.

•

Не смешивать масла различных типов.

 В этом случае целесообразно заменить также масляный фильтр и фильтр

маслоотделитель.

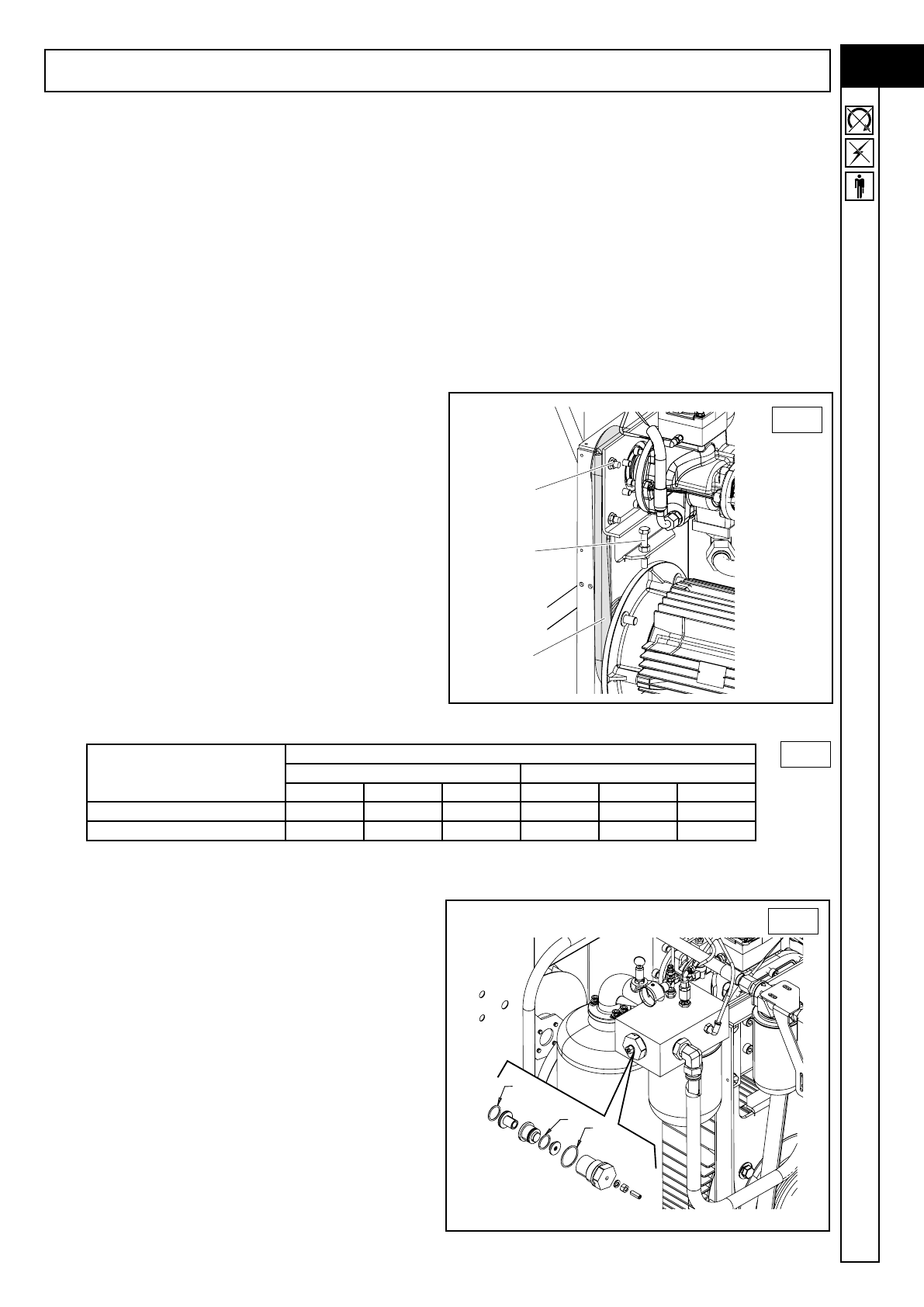

ПРОВЕРКА НАТЯЖЕНИЯ РЕМНЯ ТРАНСМИССИИ (РИС. 9)

При  выключенном  компрессоре  снять  заднюю  панель

и  проверить  натяжение  ремня.  Для  этого  требуется

специальное  средство  измерения,  позволяющее  точно

определить  степень  натяжения  ремня  путем  измерения

частоты. Выполнить следующие действия:

• Приблизить микрофон измерительного прибора к ремню

(примерно посередине) и ударить ремень ключом.

•  Прочесть  значение,  полученное  прибором.  Если  оно

отличается  от  значений,  указанных  в  таблице  (рис.  а),

отрегулировать  натяжение:  более  высокое  значение  =

ремень натянут слишком сильно. Более низкое значение =

ремень слишком ослаблен. Выполнить регулировку, ослабив

четыре  болта  С1  и  отрегулировав  натяжение  с  помощью

винта  С2.  После  регулировки  затянуть  болты  С1.  Снова

проверить значение частоты и при необходимости повторить

операцию.

ЗАМЕНА РЕМНЯ ТРАНСМИССИИ (РИС. 9А)

При  выключенном  компрессоре  снять  заднюю  панель.

Ослабить четыре болта С1 и отпустить ремень С с помощью

винта  С2  до  его  полного  ослабления.  Снять  ремень  и

заменить его новым. После замены проверить натяжение

ремня, как описано ранее.

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ КЛАПАНА

МИНИМАЛЬНОГО ДАВЛЕНИЯ (РИС. 10

)

изнашивающиеся части (F), используя комплект клапана

минимального давления.

Замена шлангов

Рекомендуется производить их замену при замене масла.

Ослабить  соединения  шлангов,  заменить  их  и  накрепко

затянуть соединения. Затем завершить замену масла.

8

10

13

8

10

13

18,5

91

90

90

74

73

73

22

97

97

95

79

79

78
