УСТАНОВКА

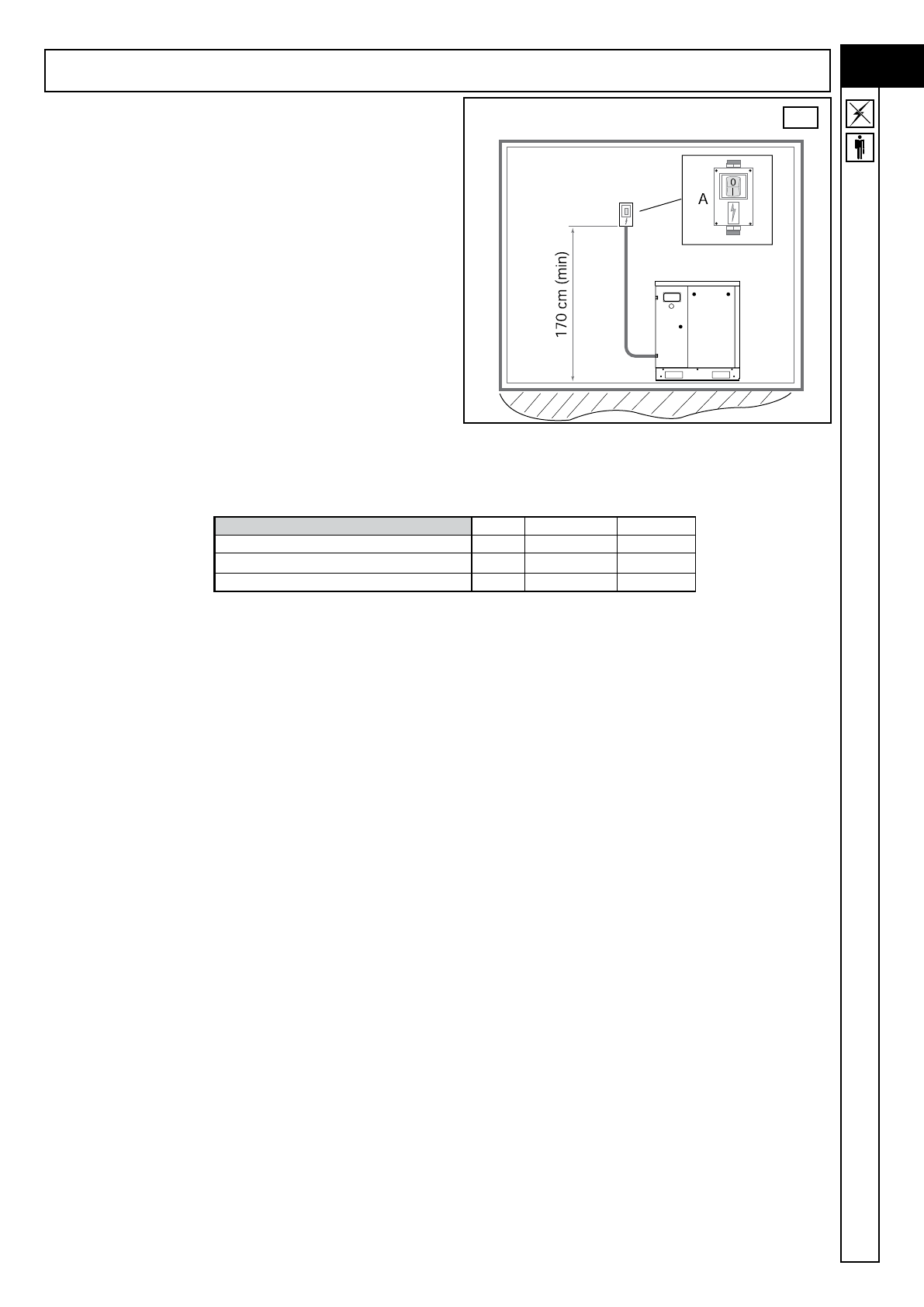

ПОДКЛЮЧЕНИЕ ЭЛЕКТРИЧЕСТВА (РИС. 3)

Данная  операция  должна  выполняться  исключительно

квалифицированным электриком.

На участке линии перед входом кабелей в электрический

шкаф машины  необходимо

установить  защитный

в ы к л ю ч а т е л ь   ( т е р м о м а г н и т н ы й   и л и   с   п л а в к и м и

п р ед ох р а н и тел я м и ) .   Д а н н ы й   в ы к л юч ател ь   д ол ж е н

находиться на высоте не менее 1,7 м от пола.

Оператор должен иметь свободный доступ к выключателю (А).

Провода  должны  быть  сертифицированного  типа  и

необходимо установить их со степенью защиты не менее

IP44.

П Р И М Е Ч А Н И Е :

  Д л я   в ы б о р а   с е ч е н и я   к а б е л е й

руководстваться  приведенными  в  таблице  указаниями.

Размеры  соотвествуют  стандарту  VDE  0100  Часть  430

и  523,  запуск  по  звездетреугольнику  при  температуре

окружащей среды 30°C и длине кабелей н

е более

  50 м.

ЭЛЕКТРИЧЕСКИЕ СОЕДИНЕНИЯ

400 V

18,5

22

Мин. сечение проводов

mm2

4G10

4G15

Магнитотермический выключатель

A

50

63

Плавкие предохранители

Agl

50

50
