РАСПАКОВКА И ПЕРЕМЕЩЕНИЕ

Клиенту  поставляется  компрессор,  защищённый  с  внешней  стороны  при  помощи  картонной  упаковки.    Оденьте

защитные  перчатки,  разрежьте  ножницами  внешние  обвязки  и  снимите  картон  через  верхнюю  часть.  Перед  подъёмом

компрессора,  необходимо  проконтролировать  полную  целостность  (внешнюю)  машины,  открыть  входные  дверцы  и

визуально  проверить  отсутствие  повреждений  различных  компонентов.  Кроме  того,  необходимо  проверить  наличие

вспомогательных принадлежностей.

Поднимите  машину  при  помощи  использования  транспортировочного  поддона  или  погрузчика  с  вилочным  захватом

соответствующей  грузоподъёмности  (см.  таблицу  тех.  данных)  и  с  максимальной  осторожностью  переместите  её  на

выбранное для её расположения место. Рекомендуется хранить упаковочный материал для осуществления возможных

транспортировок  компрессора  или,  хотя  бы,  на  время  гарантийного  периода.  В  случае  необходимости,  будет  легче  и

безопаснее отправить компрессор в центр обслуживания.

В  дальнейшем  необходимо  предусмотреть  переработку

у п а к о в к и ,   от п р а в и в   е ё   в   с о от ветс т ву ю щ и е   о р га н ы   и л и

учреждения, занимающиеся данной работой.

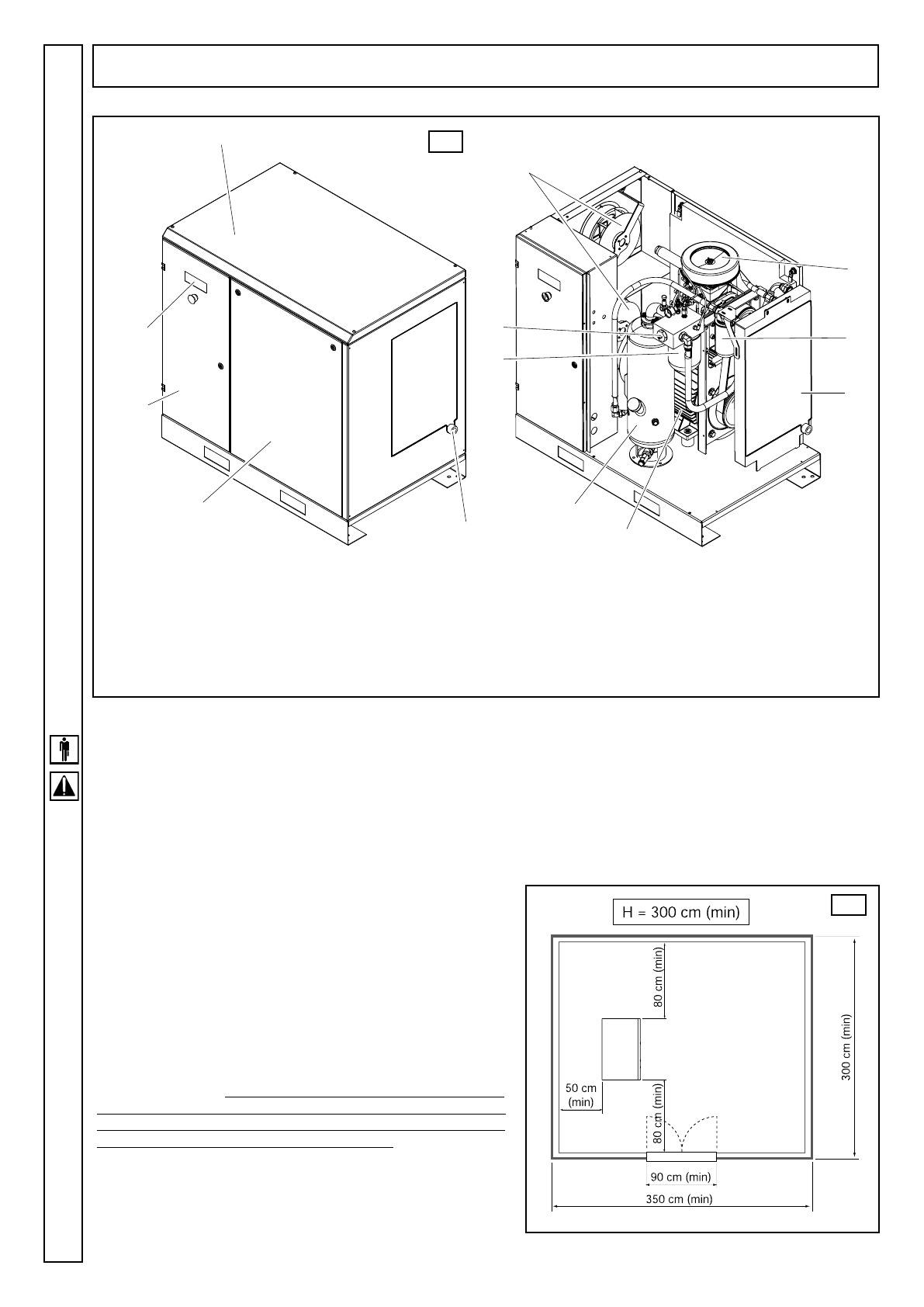

 РАСПОЛОЖЕНИЕ (РИС. 2)

Помимо характеристик, предусмотренных правилами техники

безопасности,  к  помещению  для  установки  компрессора

предъявляются следующие требования:

•

иметь низкий уровень запыленности,

•

иметь  вентиляцию  и  размеры

,  обеспечивающие,  при

машине  в  работе,  поддержание  температуры  окружающей

среды  ниже  45  °C.  В  случае  невозможности  удовлетворения

в ы ш е у к а з а н н ы х   у с л о в и й ,   в   п о м е щ е н и и   н е о бх о д и м о

предусмотреть  установку  одного  или  некоторых  вытяжных

вентиляторов для удаления горячего воздуха

.

Данные вентиляторы рекомендуется установить в возможно

наиболее высокой точке помещения.

Предусмотреть устройство колодца для стока конденсата или,

по крайней мере, установку сборного бака.

1)

Электрическое оборудование

2)

Передняя панель

3)

Крышка

4)

Электровентилятор

5)

Масляный фильтр

6)

Масляный фильтр

-сепаратор

7)

       К

лапан минимального давления

8)

       Р

езервуар

9)

       В

оздушный фильтр / регулятор всасывания / винтовой

блок

10)

Радиатор воздуха/ масла

11)

Электрический двигатель

12)

Панель управления

13)

Выходное отверстие нагнетания воздуха

УСТАНОВКА

ОПИСАНИЕ КОМПРЕССОРА (РИС.1)
