7

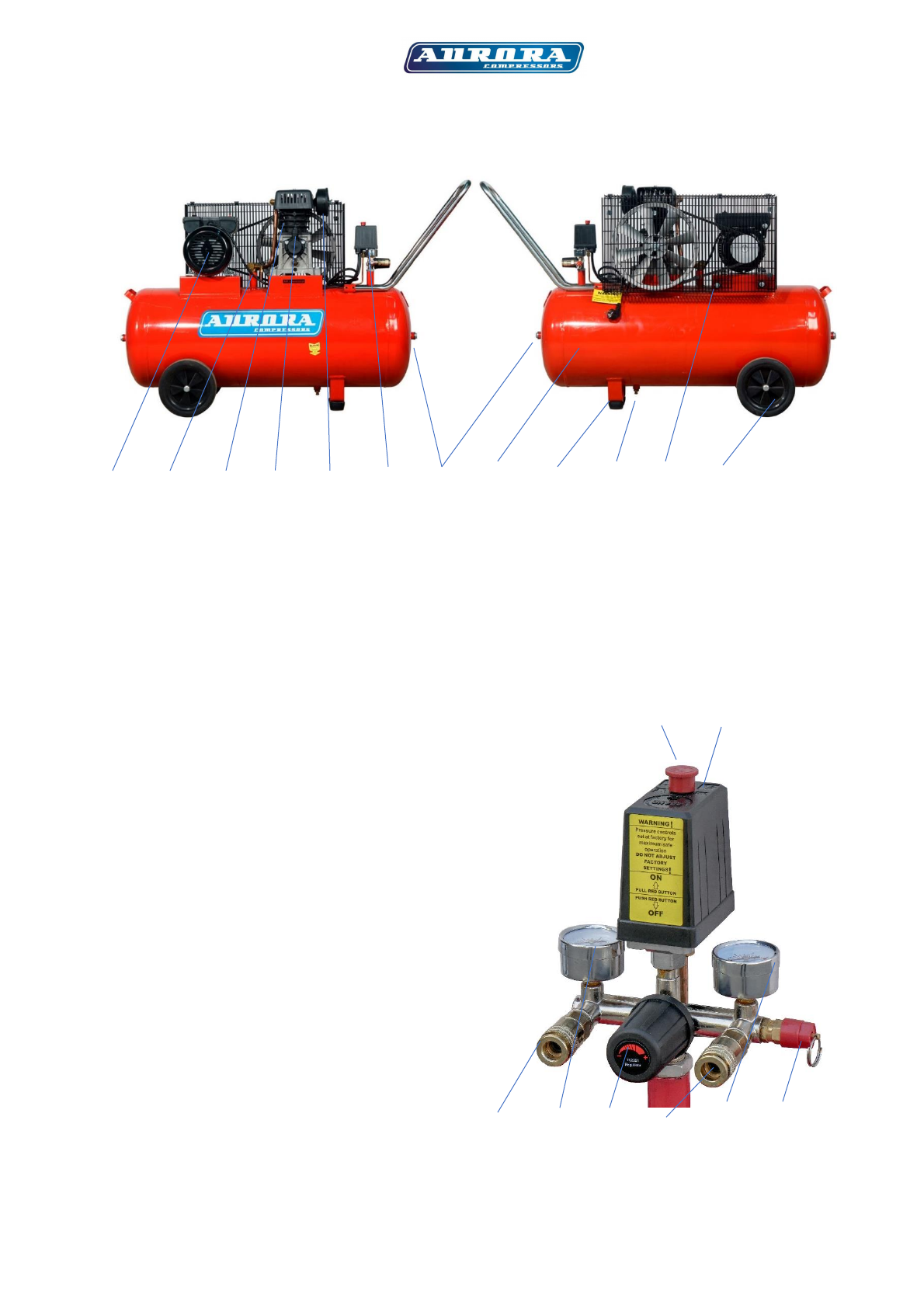

ОБЩИЙ ВИД И ОСНОВНЫЕ КОМПОНЕНТЫ

1.

2.

3.

4.

5.

6.

7.

8.

9.

10.

11.

12.

1

Электродвигатель (мотор)

2

Обратный клапан

3

Поршневая группа (компрессорная головка)

4

Масляный сапун и горловина залива масла

5

Воздушный фильтр

6

Блок управления

7

Ревизионные отверстия ресивера

8

Ресивер (воздушный бак)

1.

2.

9

Передняя опора ресивера

10

Клапан слива конденсата

11

Ременной привод (ремень А 1194)

12

Опорные колеса

Блок управления:

1

Кнопка ВКЛ/ВЫКЛ

2

Реле давления (прессостат)

3

Регулируемый воздушный выход

4

Манометр регулируемого выхода

5

Регулятор давления

6

Прямой (нерегулируемый) воздушный выход

7

Манометр давления в ресивере

8

Спускной (предохранительный) клапан

3.

4.

5.

6.

7.

8.

* производитель оставляет за собой право внесения изменений. Иллюстрации являются
ориентировочными. При обнаружении отличий приведенных иллюстраций и фактической
поставки необходимо руководствоваться последним.
