17

Обратите внимание, что по мере роста давления падает производительность компрессора на
выходе. Например, если заявленная теоретическая производительность на входе составляет 400
литров в минуту, то при рабочем давлении на выходе 6 бар, в общем случае, примерная
производительность на выходе будет составлять 50% от значения на входе.  Учитывайте это при
расчете подбора пневмооборудования.

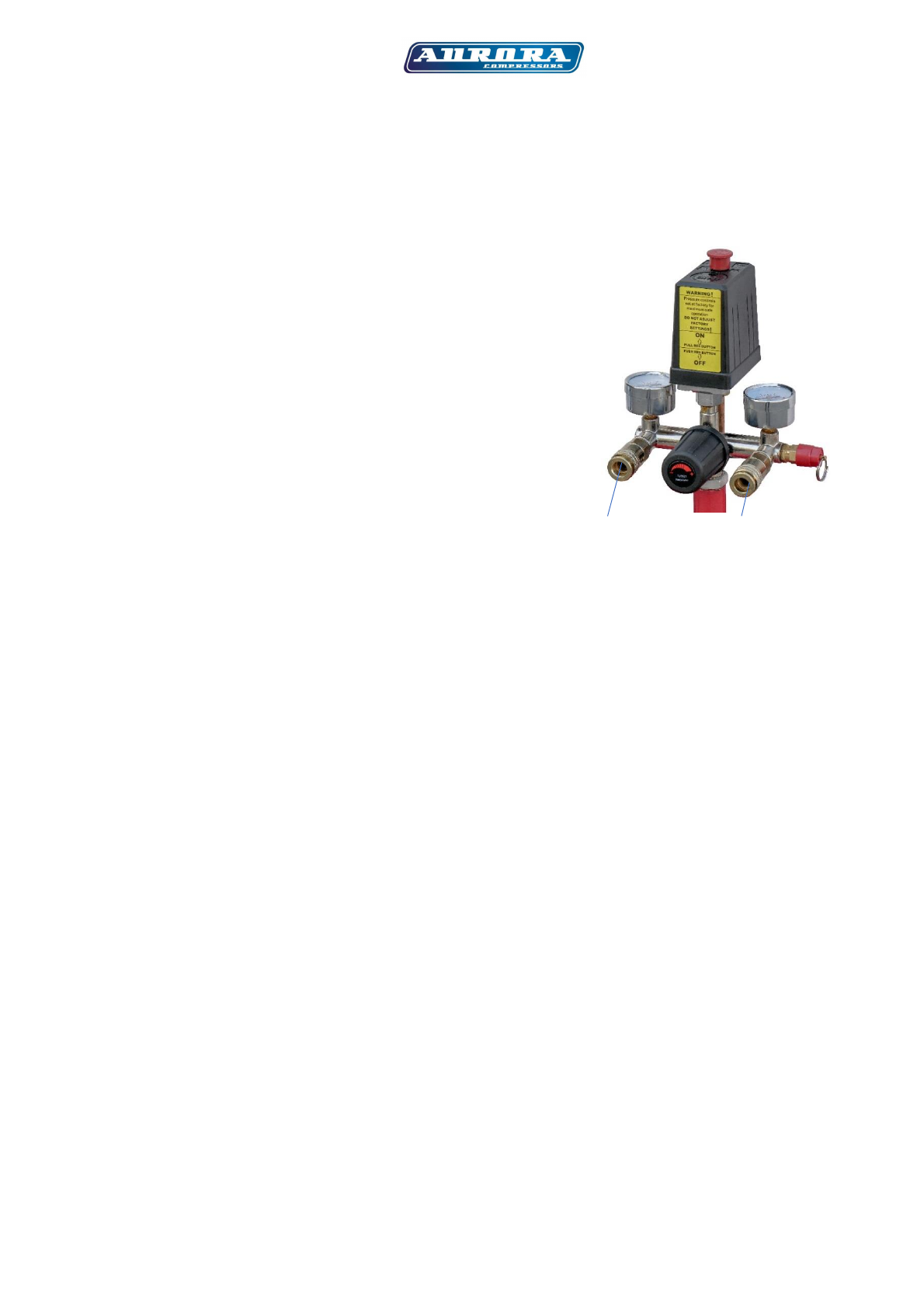

Компрессор имеет два выхода для подключения инструмента и два манометра.

1й выход является регулируемым. Вы можете установить
необходимое выходное давление с помощью регулятора. Этот
выход используется в случае, когда необходимо производить
работы на конкретном давлении (например, на 4 барах) или
необходимо ограничить верхний порог давления в целях
безопасности работ. Не забывайте также учитывать падение
давления в магистрали подвода воздуха к инструменту в
зависимости от вариантов подводки.

2й. выход служит для постоянной, прямой подачи воздуха под
давлением, которое на данный момент имеется в ресивере. В
случае, когда вам необходимо полностью использовать
максимальное давление, используйте этот выход

1.

      2.

Рекомендации по воздушной магистрали.

При построении воздушной магистрали важно учитывать диаметр и длину, чтобы правильно
рассчитать давление, которое подаётся на рабочий инструмент. Для минимизации падения
давления и пропускной способности рекомендуется использовать воздушный трубопровод без
уменьшения пропускного сечения по всей длине для минимизации падения давления и пропускной
способности. При использовании гибких рукавов следует учесть, что падение давления в витых
шлангах существенно выше.

Чем меньше диаметр магистрали и больше длина, тем больше падение давления воздуха на
выходе по отношению к давлению на входе. Поэтому, если использовать слишком длинный и/или
слишком тонкий шланг, то инструменту может не хватить воздуха. В качестве примера такая
проблема часто встречается с окрасочными пистолетами, особенно системы HVLP. Для примера,
если сравнить два участка трубопровода одинаковой длины с разными диаметрами, например 1/2"
и 3/4", то в «полудюймовой» трубе падение давления будет выше.

Также необходимо учесть, что падение давления происходит на каждом участке, где есть
дополнительные местные сопротивления: запорная арматура, уголки, тройники, различные
фитинги и т.п. Падение давления происходит и в оборудовании для подготовки воздуха: при
прохождении через осушитель - на 0.2 бар, при прохождении каждого микрофильтра - на 0.1~0.15
бар, причем по мере загрязнения фильтрующего элемента падение давления увеличивается.

При выборе максимального рабочего давления следует учитывать все особенности конструкции
пневматической магистрали и комплектность оборудования для подготовки воздуха.
