17

Гигабитный неуправляемый коммутатор

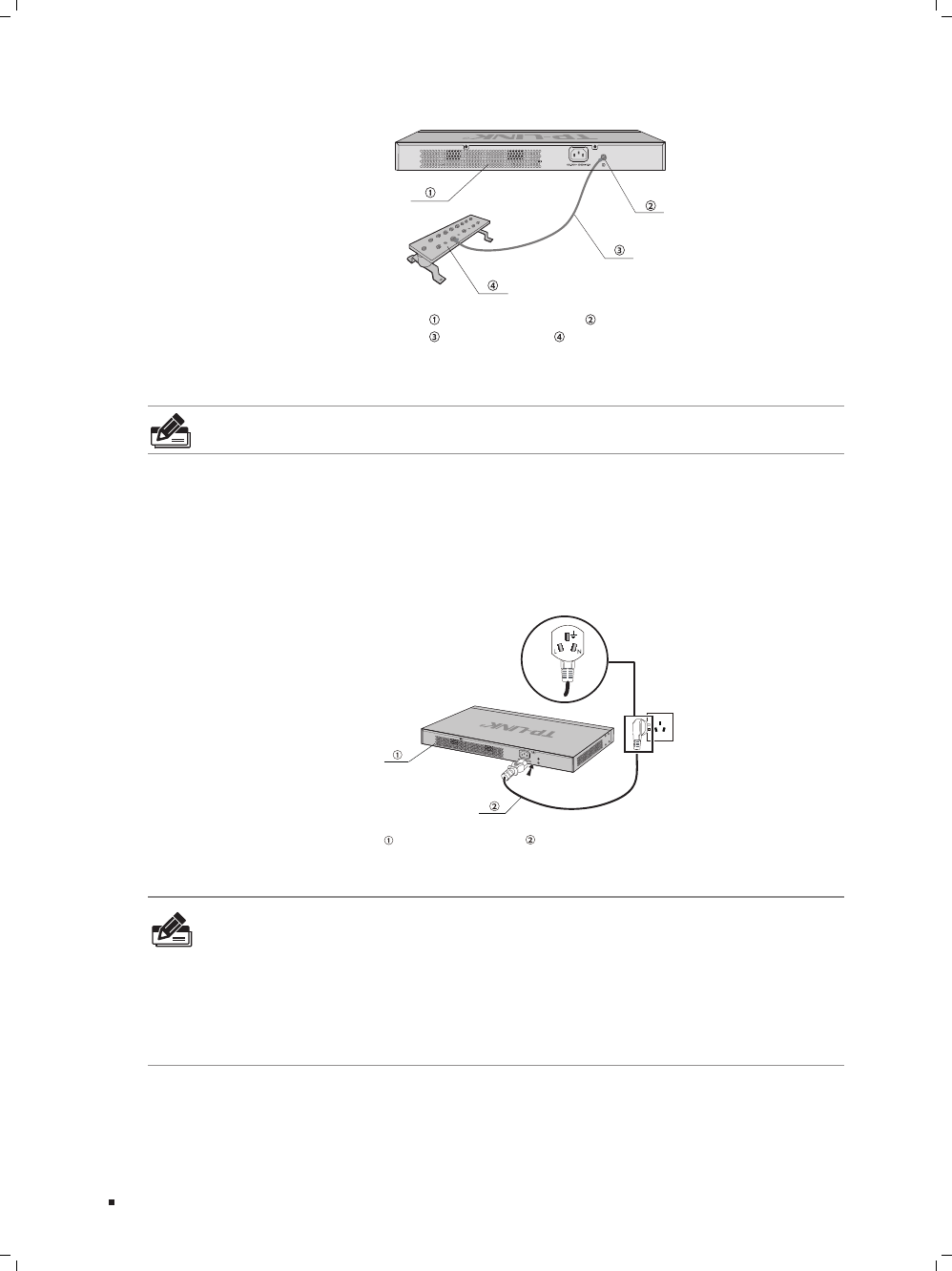

Защита от молний

Коммутатор (задняя панель)
Кабель заземления

Вывод заземления

Шина заземления

Подключение к шине заземления

Рисунок 3-1

Примечание:

  Шина  заземления  и  кабель  заземления  не  поставляются  с  нашим

устройством. При необходимости вы можете приобрести её отдельно.

Заземление через блок питания



Ес ли  ус т р о й с т в о  ус т ан о в л е н о  в  о б ык н о в е нны х  ус л о в и я х,  о н о  м оже т  б ы т ь
заземлено  через  кабель  заземления  вашего  источника  питания,  как  указано  на
изображении ниже.

Коммутатор (задняя панель)

 Кабель питания (с заземлением)

Заземление

Рисунок 3-2

Примечание:



На  изображении  указан  общий  принцип  заземления.  На  изображении  указана



лишь  о б щ а я  с хе ма  п о д к лю ч е ни я.  Ш т е п с е льна я  в и лк а,  ко т о р а я  вхо д и т  в
комплект  поставки,  будет  соответствовать  электророзетке,  используемой  в
Вашей стране, поэтому она может отличаться от указанной на изображении.
Если  вы  собираетесь  заземлить  устройство  через  кабель  питания,  убедитесь,



что  электрическая  розетка  также  обладает  заземлением  (в  электропроводке
должен присутствовать отдельный провод заземления).
