15

Гигабитный неуправляемый коммутатор

Защита от молний

Кабель  с  экранированной  витой  парой  не  обязательно  прокладывать  через

■

трубы.  Экранированный  слой  такого  кабеля  должен  быть  хорошо  заземлён.

Пер е д  подк люче ние м  каб е ля  к  ус тр ойс тву  ус тановите  молние з ащитный

разрядник телекоммуникационной сети на соответствующий порт.

Требования к прокладке кабеля в помещении

■

В  п о м е щ е н и и  к а б е л ь  с л е д уе т  п р о к л а д ы в а т ь  н а  н е ко т о р о м  р а с с т оя н и и  о т
ус тройс тв,  способных  вызывать  высокочас тотные  помехи,  как  например,  от
кабеля вертикального молниеотвода, силового кабеля, силовых трансформаторов
и электромоторов.

Главный  кабель  должен  прокладываться  через  металлический  кабель-канал

■

в  домовой  шахте.  При  монтаже  старайтесь,  чтобы  возможная  петля  кабеля,

возникающая при монтаже, была как можно меньшего размера.

Требования к расстоянию между кабелем Ethernet и различными трубопроводами

■

указаны в таблице.

Трубопроводы

Кабель Ethernet

Минимальная расчётная

параллельная длина (мм)

Минимальная расчётная

параллельная-

пересекающаяся высота

(мм)

Вертикальный токоотвод

1000

300

Полиэтиленовая труба

50

20

Водопроводная труба

150

20

Труба подачи сжатого

воздуха

150

20

Теплопровод (без изоляции)

500

500

Теплопровод (с изоляцией)

300

300

Газовая труба

300

20

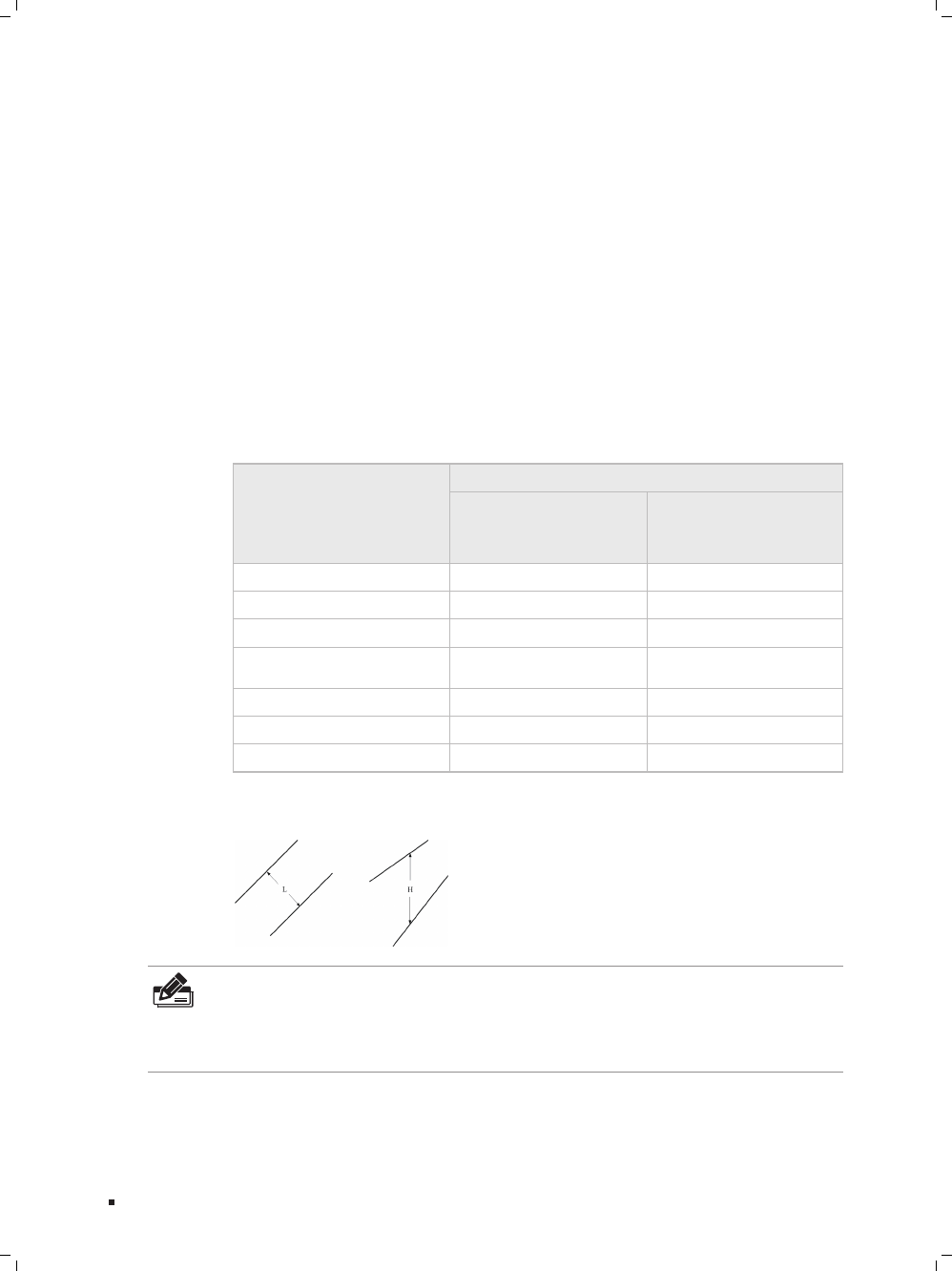

Две  представленные  ниже  диаграммы  демонстрируют  показатели  расчётной
параллельной длины и расчётной параллельной-пересекающейся высоты.

Примечание:

Вышеуказанный  минимальный  расчётный  показатель  д лины/

высоты  требуется  в  том  случае,  когда  не  используется  металлический  кабель-
кана л.  Ес ли  как и е -ли б о  и з  т р е б о в аний  н е  м о г у т  бы т ь  вып о лн е ны,  т о  д ля
экранирования вы можете использовать металлическую трубу или металлический
кабель-канал.

Тр е б о в а н и я   к   р а с с т о я н и ю   м е ж д у   к а б е л е м   E t h e r n e t   и   в ы с о к о м о щ н ы м и

■

электроустройствами указаны в следующих таблицах.
