03
Гигабитный неуправляемый коммутатор
Общая информация
Внешний вид устройства
1.3
Передняя панель
■

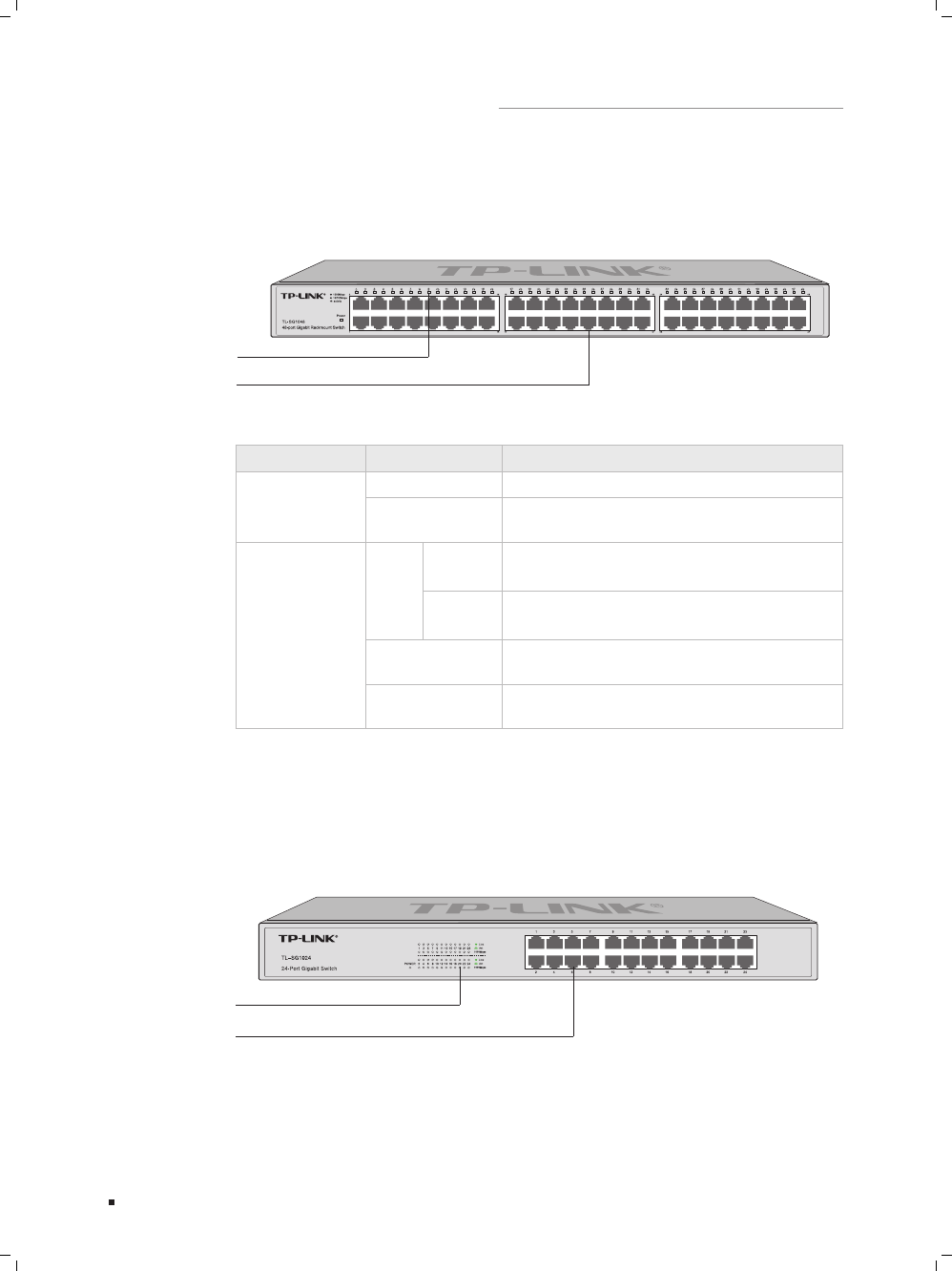

Передняя панель коммутатора TL-SG1048 указана на рисунке.
Индикаторы
Порты 10/100/1000 Мбит/с (разъём RJ45)
Передняя панель TL-SG1048
Рисунок 1-1
Индикаторы
Индикатор
Состояние
Обозначение
Power
Горит
Коммутатор включён.
Не горит
Коммутатор выключен или возникли
перебои с питанием.
Link/Act
Горит
Зелёный
1000 Мбит/с устройство подключено к
соответствующему порту.
Жёлтый
10/100 Мбит/с устройство подключено к
соответствующему порту.
Мигает
Соответствующий порт передаёт или
принимает данные.
Не гори
Нет подключённых к соответствующему
порту устройств.
Порт 10/100/1000 Мбит/с (разъём RJ45)
Пре дназначен д ля подк лючения ус тройс тв, работающих на с корос ти 10
Мбит/с, 100 Мбит/с или 1000 Мбит/с. Возле каж дого разъёма расположен
светодиодный индикатор.
Передняя панель TL-SG1024 указана на рисунке ниже.
Индикаторы
Порты 10/100/1000 Мбит/с (разъём RJ45)
Передняя панель TL-SG1024
Рисунок 1-2
Содержание
- 4 Сопутствующая документация; Глава 1 Общая информация.; Целевая аудитория
- 6 Гигабитный неуправляемый коммутатор; Общая информация; Описание устройства
- 7 Особенности; Встроенный блок питания
- 8 Внешний вид устройства; Передняя панель; Передняя панель коммутатора TL-SG1048 указана на рисунке.; Индикаторы; Передняя панель TL-SG1024 указана на рисунке ниже.
- 9 Передняя панель TL-SG1016 указана на рисунке ниже.; Передняя панель TL-SG1024D указана на рисунке ниже.; Передняя панель TL-SG1016D указана на рисунке ниже.; Передняя панель TL-SG1008 указана на рисунке ниже.
- 12 Задняя панель; Задняя панель TL-SG1048 указана на рисунке ниже.
- 13 Разъём питания; Используйте кабель питания, который поставляется в комплекте с
- 14 Установка; Комплект поставки; Правила безопасности
- 15 Требования к рабочей среде; Температура/влажность; отверстия были чистыми.; Интерференция электромагнитных волн
- 16 Защита от молний; Главе 3 Защита от молний.; Место для установки устройства
- 17 Инструменты, используемые при установке; Установка в стойке
- 18 п о д хо д я щ и е ш у ру п ы (н е п о с т а в л я ю т с я в м е с т е с ко м м у т а т о р о м), ч т о б ы
- 19 Правильная прокладка кабеля; Требования к прокладке кабеля на улице
- 20 Требования к прокладке кабеля в помещении
- 21 Заземление; Подключение к шине заземления
- 22 Шина заземления и кабель заземления не поставляются с нашим; Заземление через блок питания
- 23 . Лу чше в с е го ис поль з ов ать кор отк ий каб е ль. Д ля с о з д ания о блас ти с
- 24 Использование молниезащитного разрядника; П р и м е ч а н и е :
- 25 Порт Ethernet; напряжения устройства.; Включение питания
- 26 На и з о бр а же нии у каз ана лишь о бщ ая с хе ма п одк люче ния.; Инициализация; что будет означать перезагрузку системы.
- 27 Приложение «A». Устранение неисправностей; Индикатор питания не загорается.; Убедитесь, что кабель питания правильно подключён к коммутатору,; QQQQ; A c t ) н е з а г о р а е т с я , к о г д а у с т р о й с т в о п о д к л ю ч е н о к; Рекомендуется проверить следующее:
- 28 Приложение «B». Характеристики; Д ля
- 30 Приложение «C». Техническая поддержка; Для выявления и устранения неисправностей:
Характеристики
