Гигабитный неуправляемый коммутатор
Подключение
Глава 4
Порт Ethernet
4.1
Соедините Ethernet-порт коммутатора с сетевым устройством по кабелю RJ45, как
указано на рисунке.
Порт RJ45
Кабель RJ45

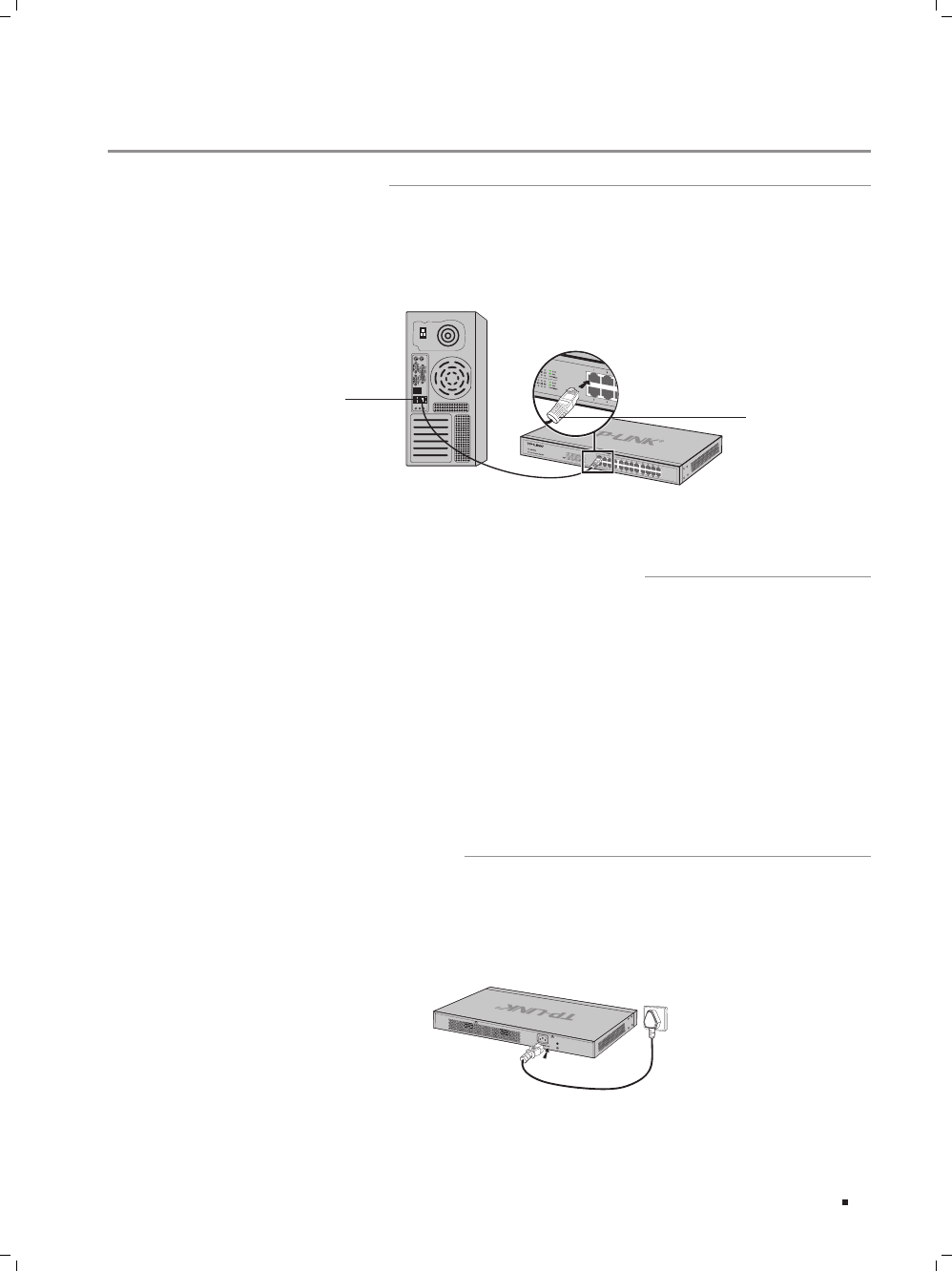

Подключение к порту (разъём RJ45)
Рисунок 4-1
Проверка правильности установки
4.2
После завершения установки, пожалуйста, проверьте следующее:
Вокруг коммутатора должно быть примерно 5-10 см пустого пространства для
■
циркуляции воздуха.
Убедитесь, что напряжение источника питания отвечает требованиям входного
■
напряжения устройства.
Розетка, устройство и монтажная стойка должны быть правильно заземлены.
■
Устройство правильно соединено с другими сетевыми устройствами.
■
Включение питания
4.3
Подключите отрицательный разъём кабеля питания к разъёму питания на вашем
устройстве, а вилку кабеля питания подключите к электрической розетке, как
указано на данном изображении.
Подключение к электросети
Рисунок 4-2
Подключение
