Подключение к другому коммутаторуЕсли у коммутатора недостаточно портов для подключения всех
конечных узлов сети, устройство может быть подключено к другому коммутатору. Подключение
выполняется через порты SFP/SFP+/WDM коммутатора или порты QSFP+ модуля расширения
DXS-3600-EM-4QXS с использованием оптоволоконного кабеля или пассивного кабеля прямого
подключения.
Стекирование коммутаторов
Коммутаторы DXS-3600-16S поддерживают организацию физического стека из 4 устройств с
возможностью управления с одного IP-адреса через Web-интерфейс, Telnet, консольный порт RJ-45
или SNMP. Для объединения коммутаторов в стек используются модули DXS-3600-EM-4QXS.
Поддерживаются 2 топологии стекирования – линейная и кольцевая.
• Линейная топология строится по следующей схеме: каждое устройство в стеке подключается к
вышестоящему и нижестоящему, при этом самый верхний и самый нижний коммутатор не
соединяются. При выходе из строя одного из устройств передача данных прерывается.
• Кольцевая топология строится по следующей схеме: каждое устройство в стеке подключается к
вышестоящему и нижестоящему, при этом самый нижний и самый верхний коммутатор в стеке также
соединяются. Данная топология рекомендуется для повышения отказоустойчивости стека, так как при
выходе из строя одного из коммутаторов передача данных продолжает осуществляться по другому
маршруту.
Для стекирования коммутаторов с помощью модуля DXS-3600-EM-4QXS используйте два крайних
порта QSFP+.

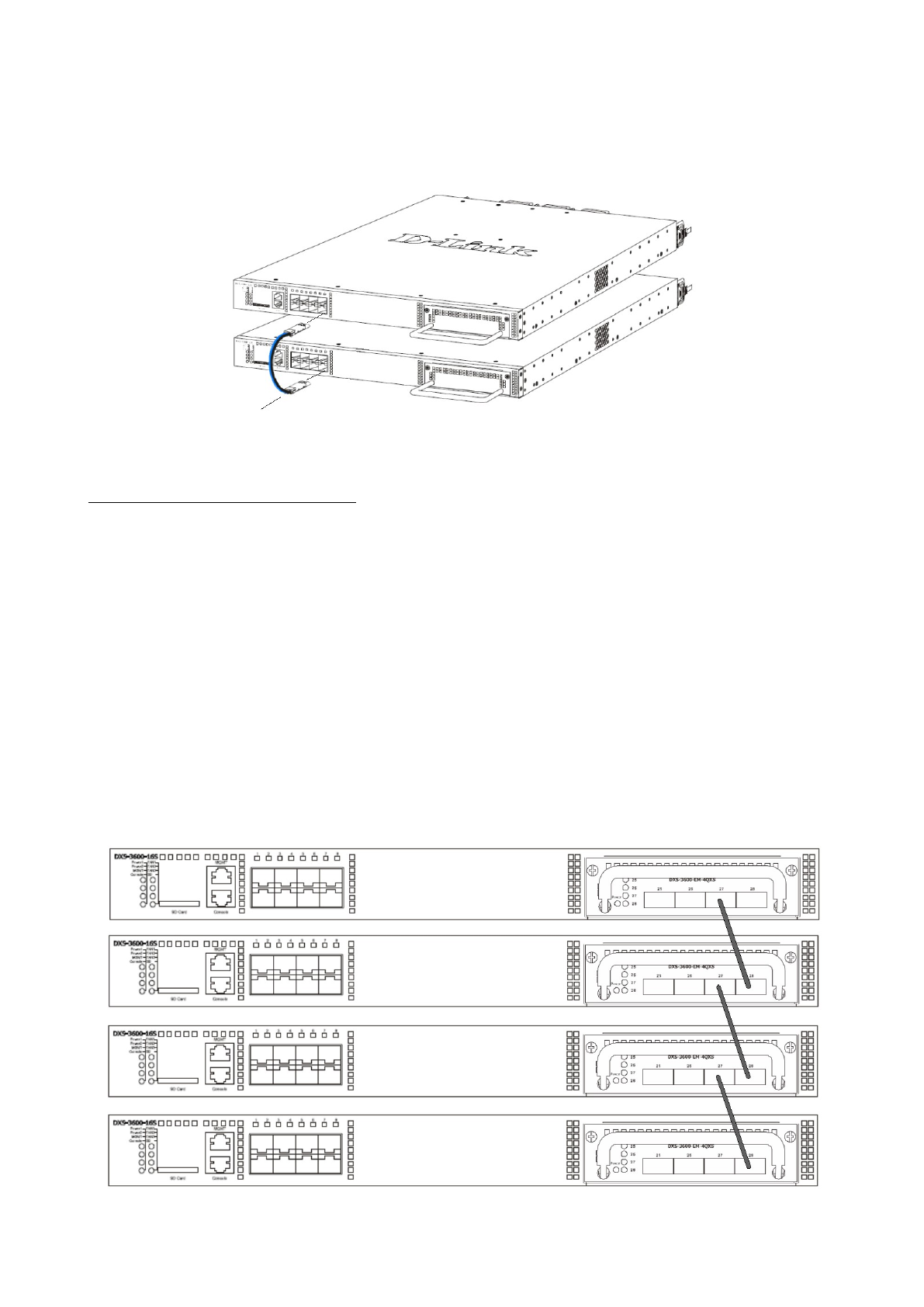

На рисунке ниже показан метод шинного стекирования коммутаторов при помощи модуля
DXS-3600-EM-4QXS.
21
