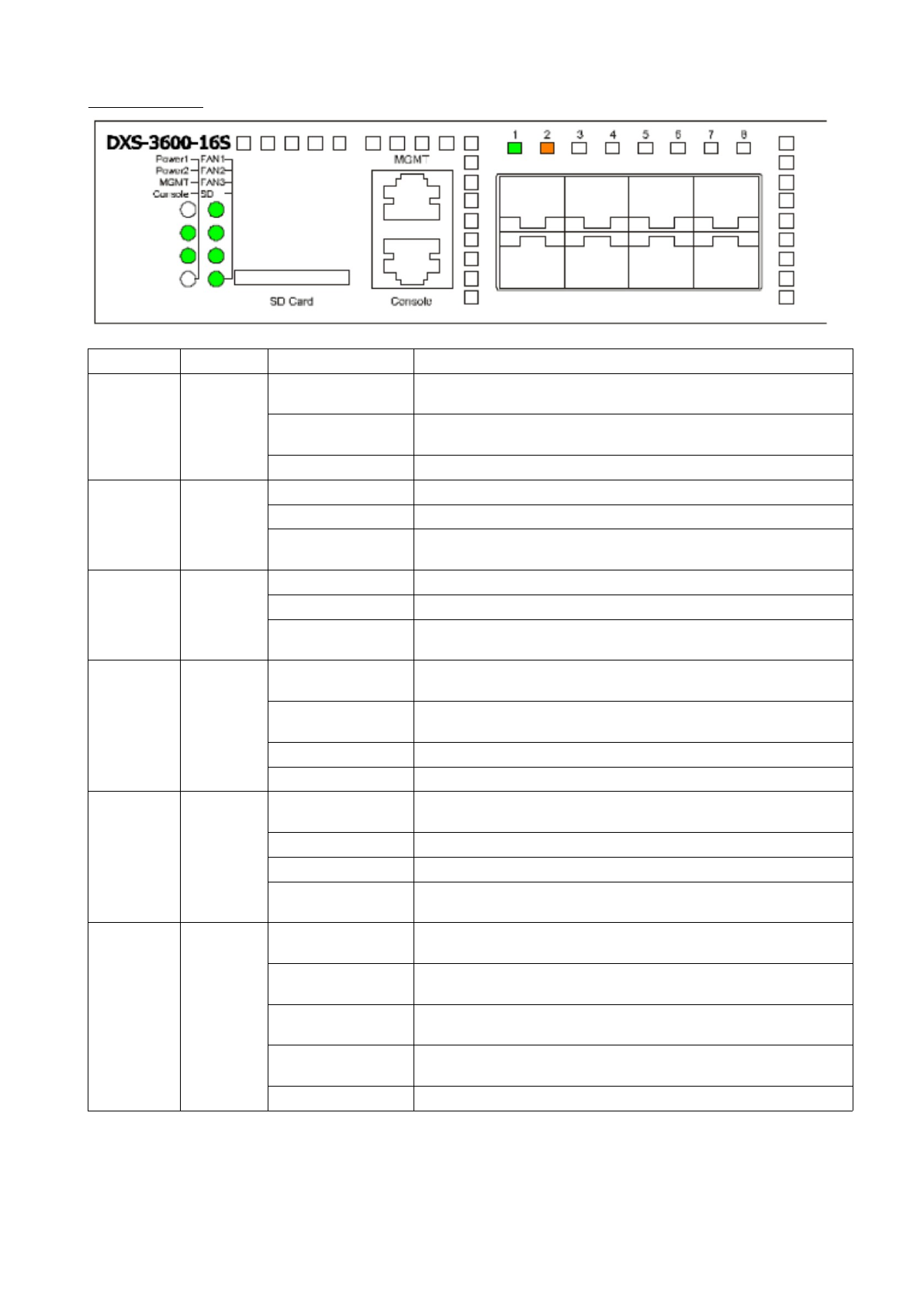

Индикаторы
Индикатор
Цвет
Режим
Описание
Power 1,
Power 2
Зеленый /
Оранжевый
Горит постоянно
(зеленый)
Устройство включено.
Горит постоянно
(оранжевый)
Ошибка подачи питания.
Не горит
Устройство выключено.
Management
(MGMT)
Зеленый
Горит постоянно
Соединение с портом MGMT установлено.
Мигает
Есть активность на порту.
Не горит
Нет соединения или в настройках коммутатора отключено
управление через порт MGMT.
Console
Зеленый
Мигает
Выполняется процедура Power-On Self Test (POST).
Горит постоянно
Пользователь подключился через консольный порт.
Не горит
Процедура Power-On Self Test (POST) успешно завершена, нет
подключений к консольному порту.
Fan1, Fan2,
Fan3
Зеленый /
Оранжевый
Горит постоянно
(зеленый)
Вентилятор функционирует нормально.
Горит постоянно
(оранжевый)
Выполняется загрузка или диагностика коммутатора.
Мигает (оранжевый) Ошибка в работе вентилятора.
Не горит
Вентилятор отключен.
SD
Зеленый /
Красный
Горит постоянно
(зеленый)
Подключена SD-карта.
Мигает (зеленый)
Чтение данных SD-карты или запись данных на SD-карту.
Не горит
Нет подключенных SD-карт.
Горит постоянно
(красный)
Ошибка SD-карты.
Link/Act
Зеленый /
Оранжевый
Горит постоянно
(зеленый)
К порту подключено устройство, скорость соединения 10 Гбит/с.
Мигает (зеленый)
Передача или прием данных через один из портов, скорость
соединения 10 Гбит/с.
Горит постоянно
(оранжевый)
К порту подключено устройство, скорость соединения 1 Гбит/с.
Мигает
(оранжевый)
Передача или прием данных через один из портов, скорость
соединения 1 Гбит/с.
Не горит
Нет соединения / нет подключенных устройств.
16
