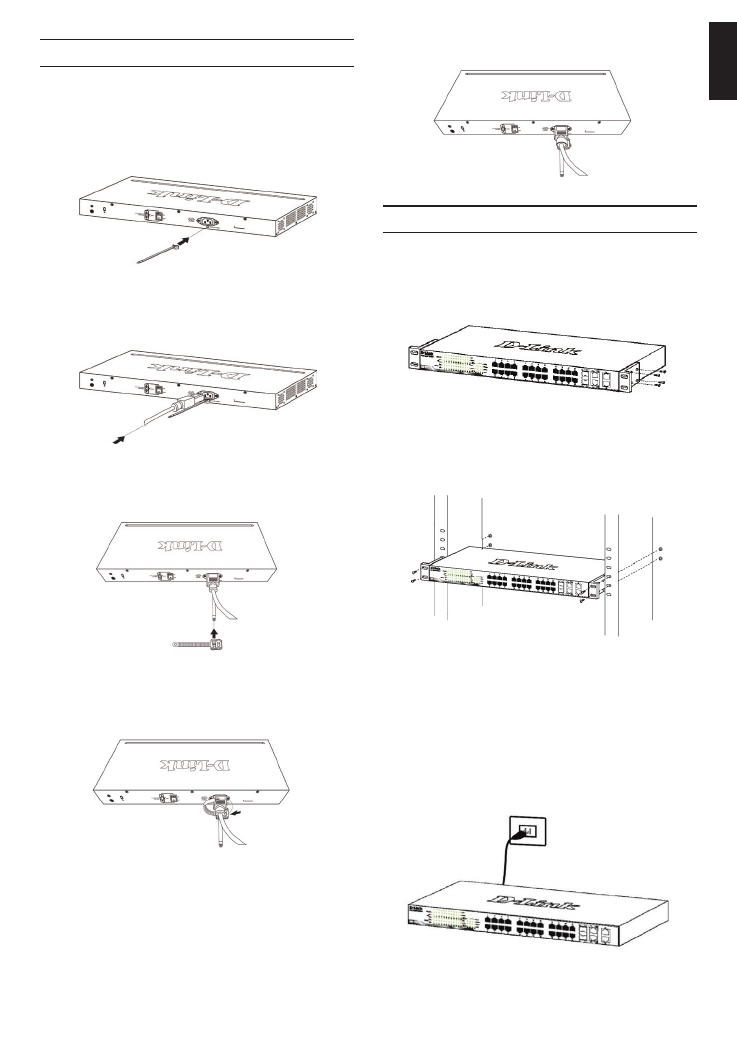

5.  Fasten the tie of the Retainer until the power cord is

secured.

Figure 3-5.  Secure the power cord

Rack Installation

The switch can be mounted in an EIA standard size
19-inch rack, which can be placed in a wiring closet with
other equipment. To install, attach the mounting brackets
to the switch’s side panels (one on each side) and
secure them with the screws provided.

Figure 4. Attaching the mounting brackets

Then, use the screws provided with the equipment rack
to mount the switch in the rack.

Figure 5.   Installing the switch in a standard-sized

equipment rack

Step 3 – Plugging in the AC
Power Cord

You can now connect the AC power cord into the rear of
the switch and to an electrical outlet (preferably one that
is grounded and surge protected).

Figure 6. Plugging the switch into an outlet

Installing Power Cord Retainer

To prevent accidental removal of the AC power cord, it is
recommended to install the power cord retainer together
with the power cord.

1.  With the rough side facing down, insert the Tie Wrap

into the hole below the power socket.

Figure 3-1.  Insert Tie Wrap to the Switch

2.  Plug the AC power cord into the power socket of the

Switch.

Figure 3-2.  Connect the power cord to the Switch

3.  Slide the Retainer through the Tie Wrap until the end

of the cord.

Figure 3-3.  Slide the Retainer through the Tie Wrap

4.  Circle the tie of the Retainer around the power cord

and into the locker of the Retainer.

Figure 3-4.  Circle around the power cord
