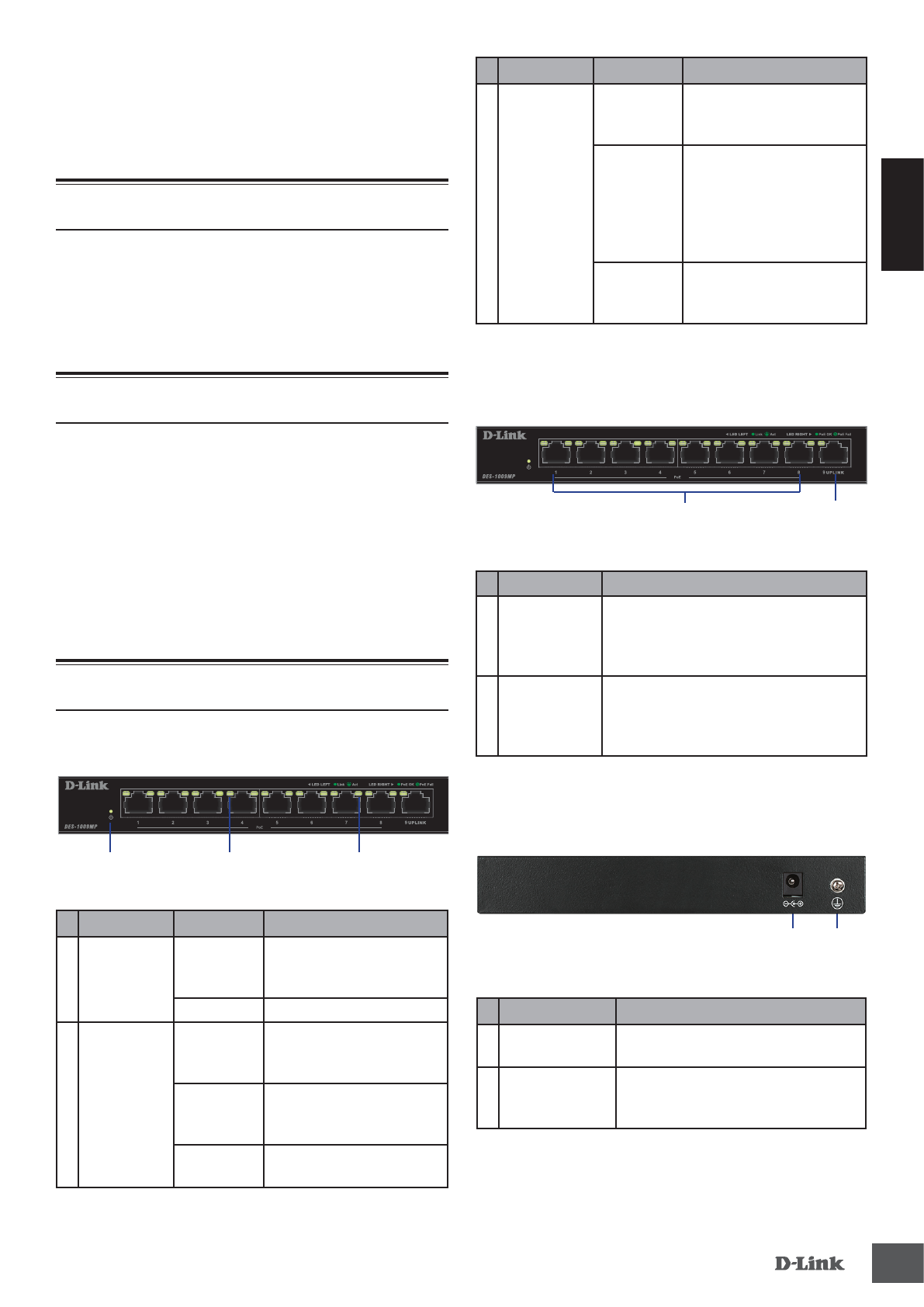

DES -1009MP
4
Р
УС
С
КИ
Й
#
Индикатор Состояние
Описание
3
PoE
(правый
индикатор)
Горит
зеленым
светом
Устройство с поддержкой
PoE получает питание по
Ethernet-кабелю.
Мигает
зеленым
светом
Устройство с поддержкой
PoE подключено к порту,
но оставшегося бюджета
мощности коммутатора
недостаточно для питания
устройства.
Не горит
Устройство с поддержкой
Po E н е п о д к л ю ч е н о к
порту.
Таблица 1: Индикаторы
Интерфейсы передней панели
Рисунок 2: Интерфейсы передней панели
# Интерфейс
Описание
1
Порты 1 - 8
Порты 10/100Base-TX с
поддержкой PoE для подключения
Ethernet-устройств и устройств
с поддержкой PoE.
2
Порт 9
Uplink-порт 10/100/1000Base-T
для подключения сетевого
видеорегистратора (NVR),
накопителя или коммутатора ядра.
Таблица 2: Интерфейсы передней панели
Компоненты задней панели
Рисунок 3: Компоненты задней панели
#
Компонент
Описание
1
Разъем
питания
Р а з ъ е м п р е д н а з н а ч е н д л я
подключения адаптера питания.
2
SWITCH GND
Винт заземления предназначен для
крепления клеммы заземляющего
провода к коммутатору.
Таблица 3: Компоненты задней панели
Перед началом работы
Данное руководство содержит инструкции по
установке неуправляемого коммутатора
DES-1009MP. Приобретенная модель может
незначительно отличаться от изображенной в
руководстве.
Комплект поставки
Комплект поставки DES-1009MP должен
содержать следующие компоненты:
•
Коммутатор DES-1009MP
•
Адаптер питания
•
Краткое руководство по установке
Если что-либо отсутствует или есть
повреждения, обратитесь к поставщику.
Обзор аппаратной части
Индикаторы
Рисунок 1: Индикаторы передней панели
#
Индикатор Состояние
Описание
1
Power
Горит
зеленым
светом
Питание включено.
Не горит
Питание выключено.
2
Link/ACT/
Speed
(левый
индикатор)
Горит
зеленым
светом
К п о р т у п о д к л ю ч е н о
устройство.
Мигает
зеленым
светом
На порт у выпо лн яетс я
п е р е д а ч а и л и п р и е м
данных.
Не горит
У с т р о й с т в о н е
подключено к порту.
1
2
Неуправляемый коммутатор с 8 портами
10/100Base-TX и 1 портом 10/100/1000Base-T
(8 портов PoE 802.3af/802.3at, PoE-бюджет
117 Вт)
1
2
3
1
2
Характеристики
