Дымовая труба — это устройство, устанавливаемое сверху на
дымоходе и предназначенное для рассеивания продуктов горения в
атмосфере.
Дымовая труба должна соответствовать следующим требованиям:
- ее внутреннее сечение и форма должны быть такими же, как у
дымохода (A);
- полезное сечение его выпускного отверстия (B) должно превосхо-
дить тот же параметр дымохода, минимум, в два раза (A);
- часть трубы, выступающая над крышей или контактирующая с
внешней поверхностью (например, если крыша плоская), должна
быть покрыта кирпичом или плиткой и хорошо изолирована;
- ее конструкция должна препятствовать попаданию дождя, снега и
посторонних веществ в дымоход, а при ветре любого направления и
под всевозможными углами, обеспечивать выход продуктов горения
(устройства, препятствующие обратной тяге).
Рекомендуемые расстояния для правильной работы трубы.
Для обеспечения бесперебойной работы трубы и правильного
рассеивания продуктов горения в воздухе, труба должна быть
установлена с соблюдением расстояний, указанных ниже:
- 6-8 метров от любых строений или других препятствий,
превосходящих трубу по высоте;
- на 50 сантиметров выше любых препятствий, расположенных в
пределах 5 метров;
- за пределами зоны обратного потока. Размер и форма этой
з оны
различаются, в зависимости от угла наклона крыши, поэтому
необходимо соблюдать минимальную высоту, показанную ниже.
Пример:
Проверьте уклон крыши
(колонка α),
и предполагаемое
расстояние от трубы до оси конька крыши
(колонка A);
если это
расстояние больше, чем
“A”
, высоту трубы можно найти в
(колонке
H).
Если расстояние меньше, чем
“A”,
труба должна возвышаться
над коньком на 0,5 метр
а
.
DT2010025-03
1.3

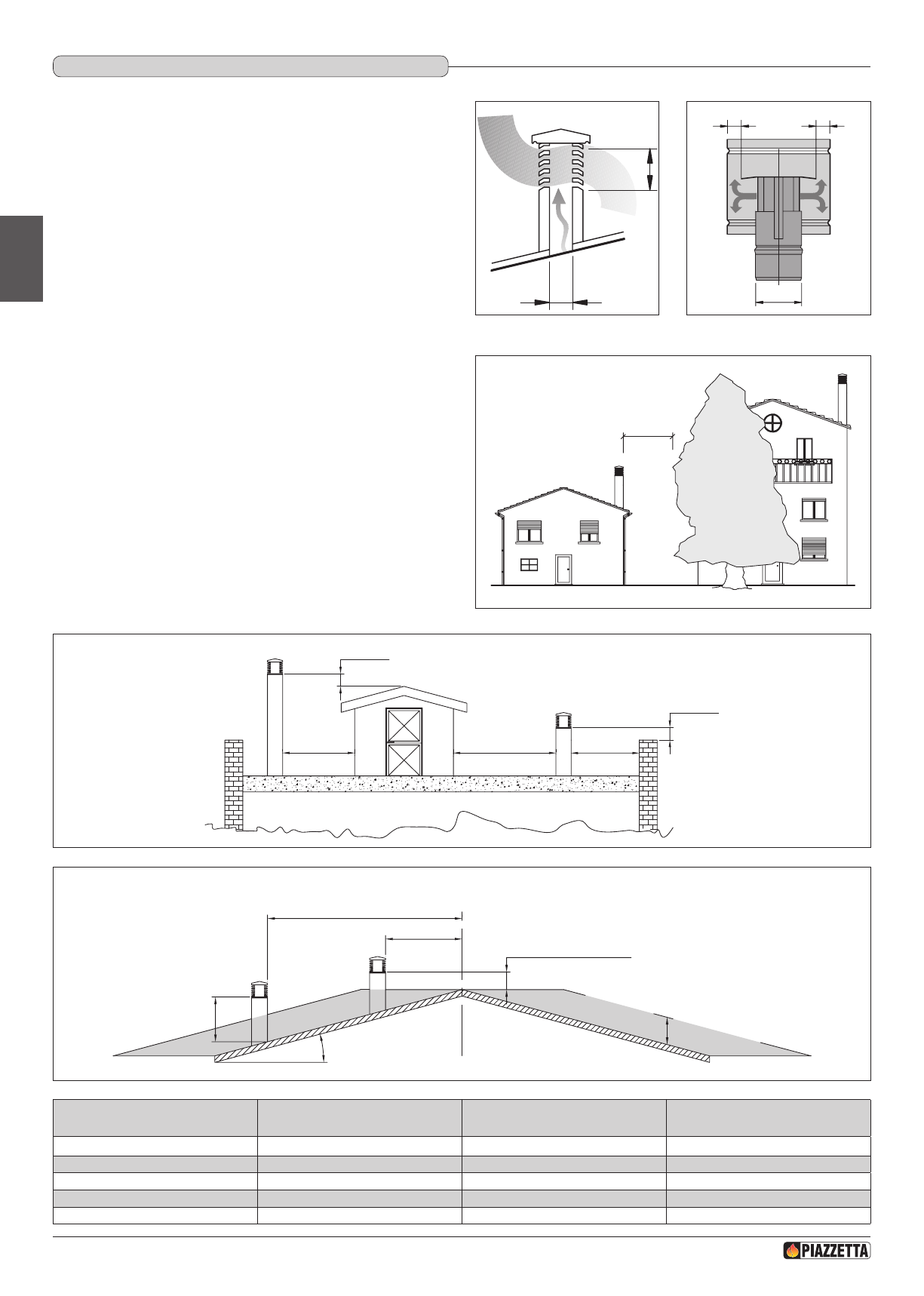

ДЫМОВАЯ ТРУБА
A
B*
* B в два раза
больше A
6-8
м
ПЛОСКАЯ КРЫША
5 м или менее
5 м или менее
более 5 м
0,50 м
0,50 м
КРЫША С УКЛОНОМ
высота зоны
обратного
потока Z
расстояние больше A
H мин.
расстояние
не меньше,
чем А
0,50 м над коньком крыши
ось конька крыши
α
ЗОНА ОБРАТНОГО ПОТОКА
B
B
A
Рис.
7
Рис.
8
Рис.
9
Рис.
10
Рис.
11
Уклон крыши
Ширина зоны обратного
потока от оси конька крыши
Мин. высота от выпускного
отверстия до крыши
Высота зоны обратного
потока
α
A
H
Z
15°
1
,
85
м
1
,
00
м
0
,
50
м
30°
1
,
50
м
1
,
30
м
0
,
80
м
45°
1
,
30
м
2
,
00
м
1
,
50
м
60°
1
,
20
м
2
,
60
м
2
,
10
м
