Piazzetta MA 270 SL с подъемом P04136010 - Инструкция по эксплуатации - Страница 25

Топка  оборудована  датчиком  дыма  с  шарнирной  тягой,

выполняющей  функцию  следования  углу  наклона,  под

которым  установлена  вытяжка.  Установка  выполняется

следующим образом:

- Установите датчик (2) в гнезде и держите его в вертикаль-

ном положении.

- Вставьте тягу (1) в датчик (2) полностью. При этом язычок

(3) остается направленным вниз.

- Переходите к установке выпускной трубы дымохода и ее

соединения с дымоходом, как указано в разделе с соответст-

вующим названием.

- Выполните или подготовьте футеровку фасадной стены.

-  Вставьте  входящий  в  комплект  деревянный  дюбель  в

коробку (4) и навинтите его на тягу (1).

-

Затем определите точное расположение коробки, которое

должно  соответствовать  углу  наклона  фасадной  стены.  При

движении  коробки  вместе  с  дюбелем  тяговый  стержень  (1)

действует  как  направляющий  элемент,  и  это  позволяет

определять идеальное расположение коробки, тяги и стены.

- Обрежьте стержень (1) на 1см внутри внешней поверхности

стены.

- Далее следует нанизать пластину (5) и прикрутить ее к

коробке (4).

- Закрепите ручку (6), убедившись, что расположение датчика

соответствует расположению пластины.

a

Если фасадная стена выполнена из гипсокартона (рис. 37),

коробка (4) прикрепляется к стене с помощью завинчи-

вания винтов, на пластине (5), перед этим необходимо

загнуть вверх ее боковые края.

4.0

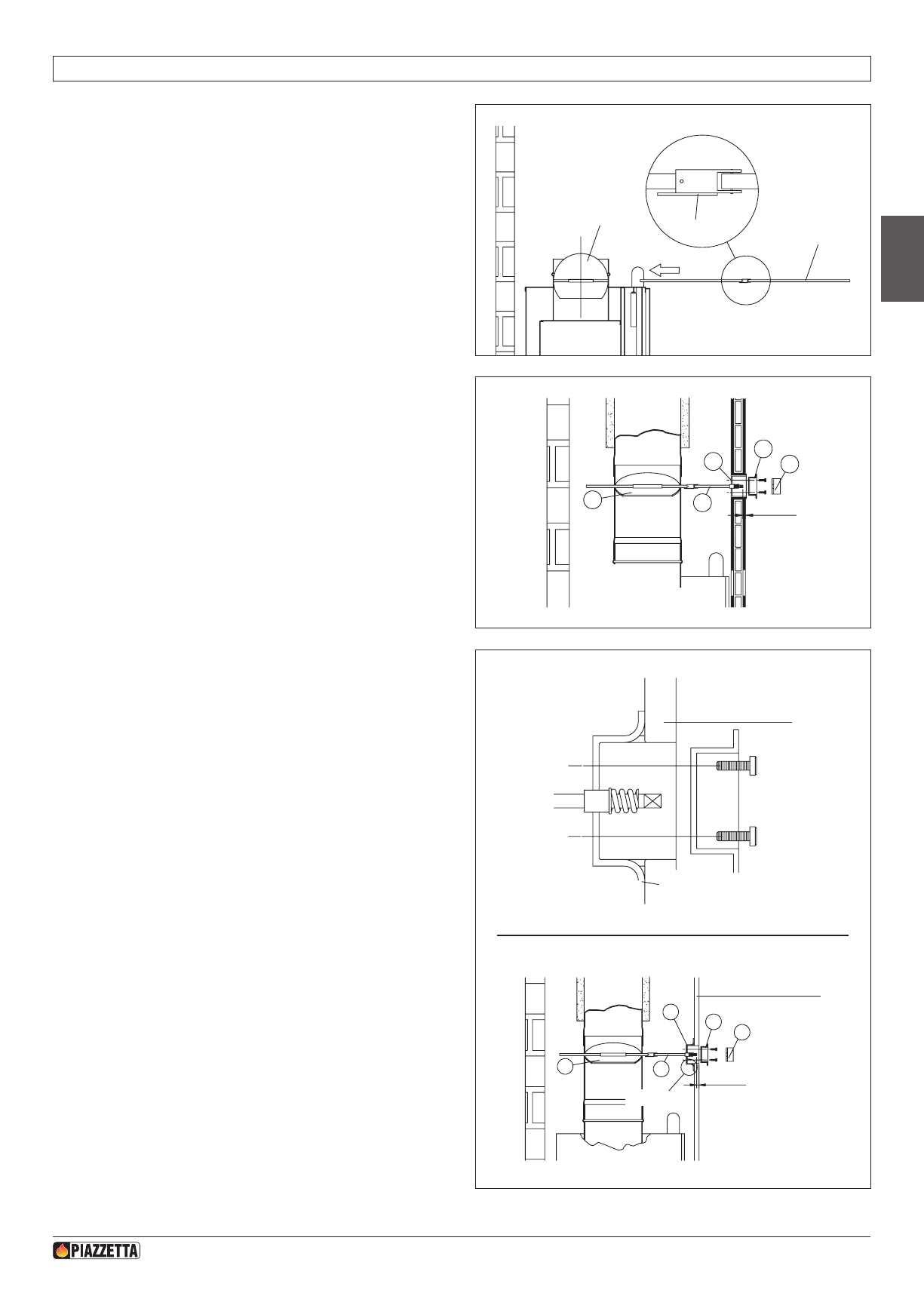

УСТАНОВКА ДАТЧИКА ДЫМА

2

3

1

Рис.

35

2

1

6

5

4

1 CM

2

1

6

5

4

1 CM

СТЕНА ИЗ

ГИПСОКАРТОНА

ДЕТАЛЬ "A"

ДЕТАЛЬ "A"

СТЕНА ИЗ

ГИПСОКАРТОНА

ПОДЪЕМЫ

Рис

.

36

Рис

.

37
