1.9 МИНИМАЛЬНЫЕ

БЕЗОПАСНЫЕ

РАССТОЯНИЯ

Положение

изделия

внутри комнаты должно учитывать не

только нормы, требования к отоплению,

форму установки и

смежные помещения,

но также доступность и удобство

обслуживания.

Таким образом, рекомендуется, чтобы площадь,

превышающая указанную, оставалась вокруг прибора

для

облегчения обслуживания и предотвращения перегрева.

Стены рядом с прибором, сооружение над ним и пол, на

котором он стоит,

должны быть из невоспламеняемого

материала.

Разрешена установка

рядом с термочувствительными или

воспламеняемыми предметами при наличии достаточной

изолирующей защиты и при соблюдении расстояний (напр.,

для деревянного пола, необходимо защитное основание).

Строительные элементы, такие как деревянные балки или

козырьки, и все детали отделки из воспламеняемого

материала должны быть расположены

за пределами

теплового излучения и вдали от решеток или отверстий для

выхода горячего воздуха.

Необходимо использовать

подходящий изолирующий материал.

a

Держите воспламеняемые предметы, такие как:

деревянная мебель, ковры, занавески, горючие

жидкости и т.д. вдали во время работы прибора (мин.

1м)

.

a

Изделие должно быть

установлено с соблюдением

безопасных расстояний от стен и других предметов.

Несоблюдение этих указаний может привести к

пожару.

Значения указаны в разделе "ТЕХНИЧЕСКИЕ

СПЕЦИФИКАЦИИ"

и в

инструкции по

установке.

Обозначения

:

1

Прибор

2

Задняя

стена

3

Боковая

стена

4

Зона теплового

излучения

передней стороны топки

5

Защита

пола

6

Пол

7

Потолок

A

Воздушный промежуток

до задней стены

B

Возд. промеж. до

боковых стен/изолирующего

мат-ла

C

Зона, свободная от воспламеняемых предметов

D

Расстояние до переднего выступа

защиты пола

E

Расстояние

между

внутренним краем отверстия

топки и краем

защиты пола

F

Расстояние между

дымовой

трубой и

термочувствительными строительными

элементами

H

Свободное расстояние

от верхнего края

изделия

L

Возд. промежуток до пола или

изолирующего мат-ла

SP1

Толщина

изолирующего материала задней стены

SP2

Толщина изолирующего материала боковой стены

SP3

Толщина изолирующего материала пола

SP4

Толщина изолирующего материала потолка

a

Расстояние

(F): информация о безопасных

расстоя-

ниях, методах установки, обслуживании, безопасности

и

изоляции

предоставляется

производителем

дымохода.

DT2034652-0

B

B

A

1

2

3

3

5

4

SP2

SP1

SP2

E

E

D

C

DT2034653-0

B

B

SP2

SP2

3

3

1

5

4

D

E

E

C

DT2034654-0

A

B

SP2

SP1

D

1

3

2

5

4

E

E

C

DT2034655-0

A

SP1

D

E

E

5

4

2

1

C

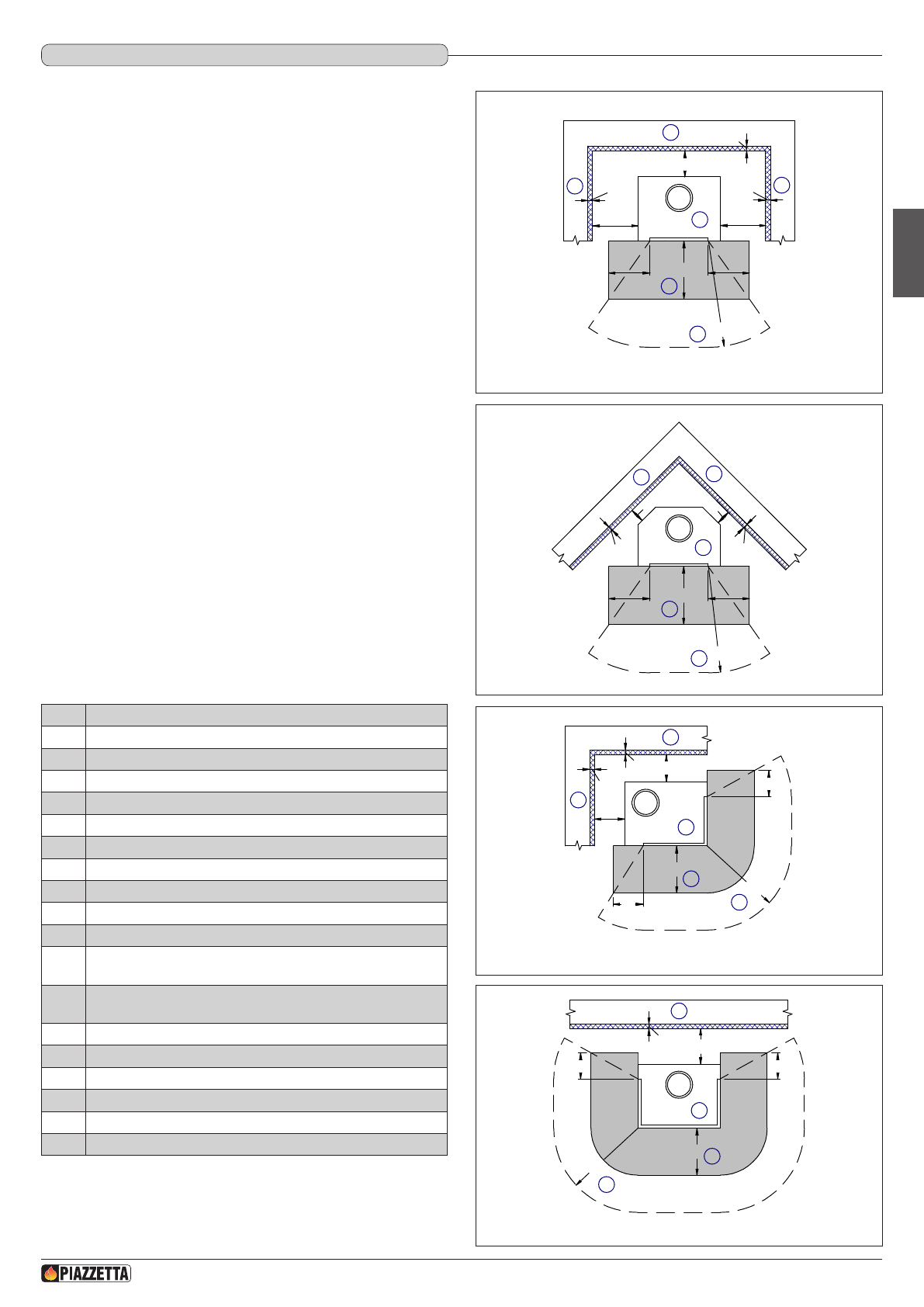

Рис. 15

Рис. 16

Рис. 17

Рис.

18
