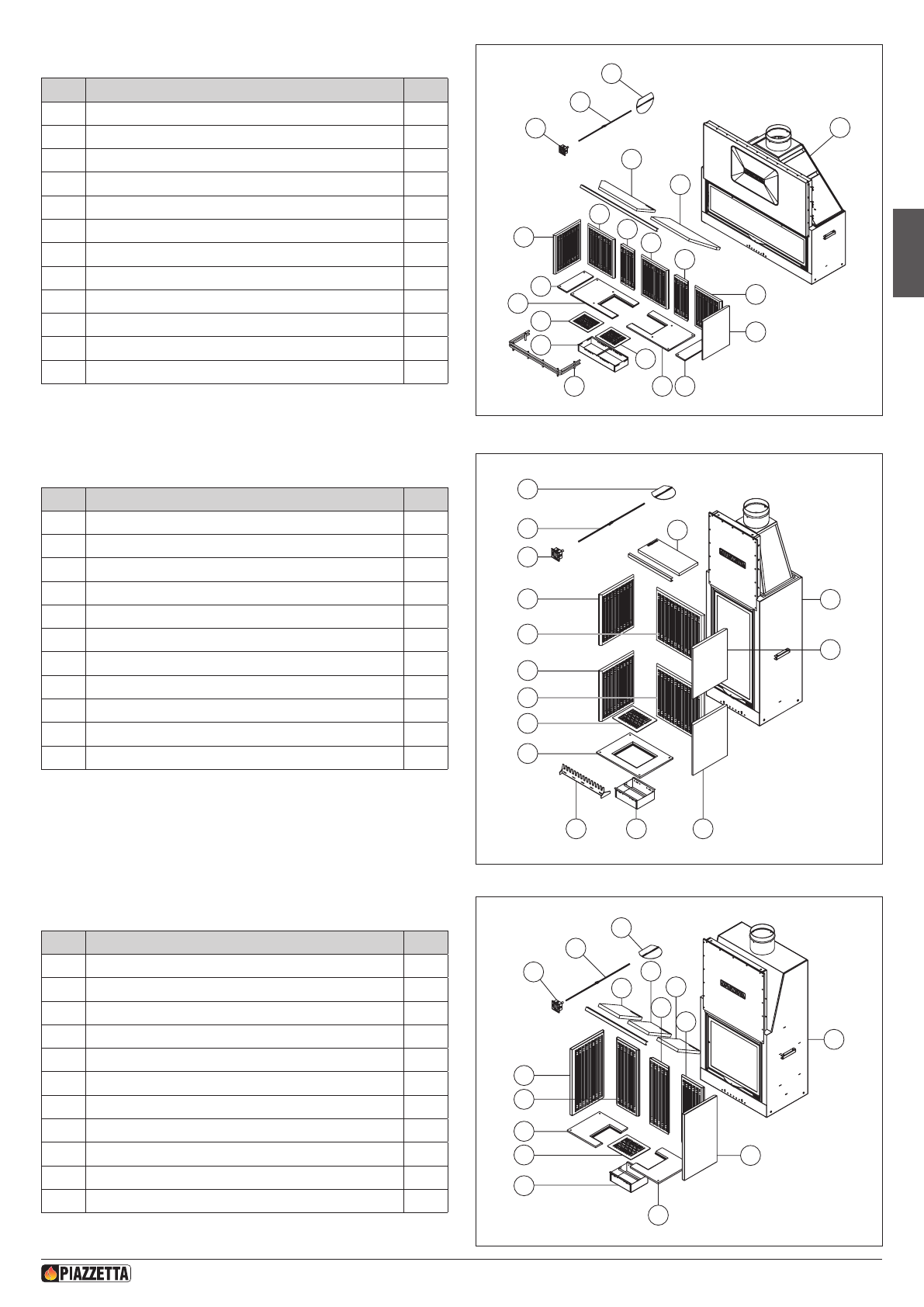

Модель

MA 265 SL

8

9

10

11

11

1

5

3

6

7

12

6

2

3

5

5

4

5

4

5

2

Рис.

32

No

Описание

Кол-во

1

Эмалированная топка

MA 265 SL

1

2

Колосник

2

3

Боковой

колосник

2

4

Задняя панель из

Aluker 226x550

2

5

Боковая панель из

Aluker 381x550

5

6

Решетка колосника

2

7

Зольник

1

8

Клапан

шиберной

 заслонки

1

9

Составная штанга заслонки

1

10

Регулятор

шиберной

 заслонки

1

11

Дефлектор Skamolex

720x300

2

12

Упор для дров

1

Модель

MA 266 SL

7

8

9

4

4

5

2

11

6

4

4

1

10

3

3

Рис. 33

No

Описание

Кол-во

1

Эмалированная топка

MA 266 SL

1

2

Колосник

1

3

Задняя панель из Aluker 533x490

2

4

Боковая панель из

Aluker 385x490

4

5

Решетка колосника

1

6

Зольник

1

7

Клапан

шиберной

 заслонки

1

8

Составная штанга заслонки

1

9

Регулятор

шиберной

 заслонки

1

10

Дефлектор Skamolex

460x210

1

11

Упор для дров

1

Модель

MA 267 SL

5

10

9

8

11

11

3

11

4

4

2

6

7

2

5

1

Рис. 34

No

Описание

Кол-во

1

Эмалированная топка

MA 267 SL

1

2

Колосник

2

3

Задняя панель из Aluker 215x665

1

4

Задняя боковая панель из Aluker 256x665

2

5

Передняя боковая панель из Aluker

381x665

2

6

Решетка колосника

1

7

Зольник

1

8

Клапан

шиберной

 заслонки

1

9

Составная штанга заслонки

1

10

Регулятор

шиберной

 заслонки

1

11

Дефлектор Skamolex

300x240

3

H072144UK0 / DT2002732 – 01

15

Русский

DT2033786-00

DT2033933-00

DT2034785-00
