Gratulujemy zakupu dalmierza laserowego Vector 60/80 CONDTROL.

Przed  pierwszym  użyciem  produktu  prosimy  o  dokładne  zapoznanie  się  z

zaleceniami bezpieczeństwa znajdującymi się na końcu niniejszej instrukcji.

WSKAZÓWKI DOTYCZĄCE BEZPIECZEŃSTWA

Przed  rozpoczęciem  pracy  z  urządzeniem  należy  dokładnie  przeczytać

niniejszą instrukcję. Nieprawidłowa obsługa

urządzenia może prowadzić do poważnych obrażeń, spowodować znaczne

szkody.  Zachowaj  te  instrukcje.  Przekazując  produkt  zawsze  należy

dołączyć niniejszą instrukcję.

- Nie używaj urządzenia do niewłaściwych celów.

-  Nie  należy  usuwać  naklejek  ostrzegawczych,  zabezpieczyć  je  przed

starciem,  ponieważ  zawierają  one  informacje  o  bezpiecznej  eksploatacji

urządzenia.

Narzędzie należy do 2 klasy laserowych wyrobów zgodnie z IEC60825-1 o

długości fali 620-690 nm.

Promieniowanie laserowe

Nie kierować w oczy Laser klasy 2

<1 MW, 620-690nm

EN 60825-1: 2014

-Nie  patrzeć  w  wiązkę  lasera,  ani  w  jego  odbicie,  gołym  okiem  lub  przez

urządzenia optyczne. Nie kierować wiązki laserowej niepotrzebnie na ludzi

lub zwierzęta. Można je oślepić.

-Ochronę  oczu  zwykle  wykonuje  się  odwracając  wzrok  lub  zamykając

powieki.

-Zabronione  jest  demontowanie  i  przeprowadzanie  niezależne  naprawa

instrumentów.  Urządzenie  powinno  być  naprawiane  wyłącznie  przez

wykwalifikowany  personel  i  wyłącznie  przy  użyciu  oryginalnych  części

zamiennych.

-Nie  używać  urządzenia  w  otoczeniu  zagrożonym  wybuchem,  w  pobliżu

materiałów łatwopalnych.

-Nie  należy  dopuszczać  do  nagrzewania  się  baterii,  aby  uniknąć  ryzyka

wybuchu  i  rozlania  elektrolitu.  W  przypadku  kontaktu  płynu  ze  skórą,

należy  natychmiast  spłukać  dotknięte  miejsce  wodą  i  mydłem.W

przypadku kontaktu z oczami przepłukać je czystą wodą przez 10 minut, a

następnie zgłosić się do lekarza.

PRZEZNACZENIE NARZĘDZIA

Dalmierz  laserowy  Vector  30  jest  przeznaczony  do  pomiaru  odległości,

długości,  wysokości,  obliczania  powierzchni  i  objętości  mierzonych

obiektów,  a  także  odległości  przy  użyciu  twierdzenia  Pitagorasa.

Urządzenie przeznaczone jest do stosowania zarówno w pomieszczeniach

jak i na placach budowy.

C HAR AK T ERYS T YK A T EC HNIC ZNA

Zakres pomiaru*

0,05…30 m

Minimalne wskazanie

1 mm

Błąd **

±3 mm

Тyp lasera

klasa II, 620-690 nm, ≤1 MW

Тracking

+

Dodawanie/odejmowanie pomiarów

+

Obliczanie powierzchni/оbjętości

+

Obliczenia z twierdzenia Pitagorasa

+

Аutomatyczne wyłączanie lasera

30 s

Аutomatyczne włączanie narzędzia

180 s

Czas pracy elementów zasilania

Dо 5000 pomiarów

Zakres temperatur przechowywania

-20…+70 °С

Zakres temperatur pracy

0…+40 °С

Poziom ochrony przed kurzem i wilgocią

IP54

Elementy zasilania

2х1.5В AAA LR03 (zasadowy)

Gabaryty

115х39х19 mm

Ciężar

42 gr

Vector 30

Instrukcja obsługi

Dalmierz laserowy

PL

*  W  niekorzystnych  warunkach,  np.  przy  silnym  nasłonecznieniu,  lub  jeśli

mierzony obiekt ma słabo odbijającą powierzchnię, należy zastosować płytę

odblaskową.
**  Dokładność  pomiaru  może  ulec  pogorszeniu  w  niekorzystnych

warunkach  pomiarowych,  takich  jak  jasne  światło  słoneczne,  jeśli  pomiary

są  wykonywane  na  powierzchniach  błyszczących  lub  przezroczystych,

obiektach ruchomych, obiektach o nierównych powierzchniach.

WYPOSAŻENIE

1. Dalmierz laserowy – 1szt.

2. Pasek na rękę – 1szt.

3. Inbstrukcja użytkowania – 1 szt.

4. Elementy zasilania (1.5В AAA LR03) - 2 szt.

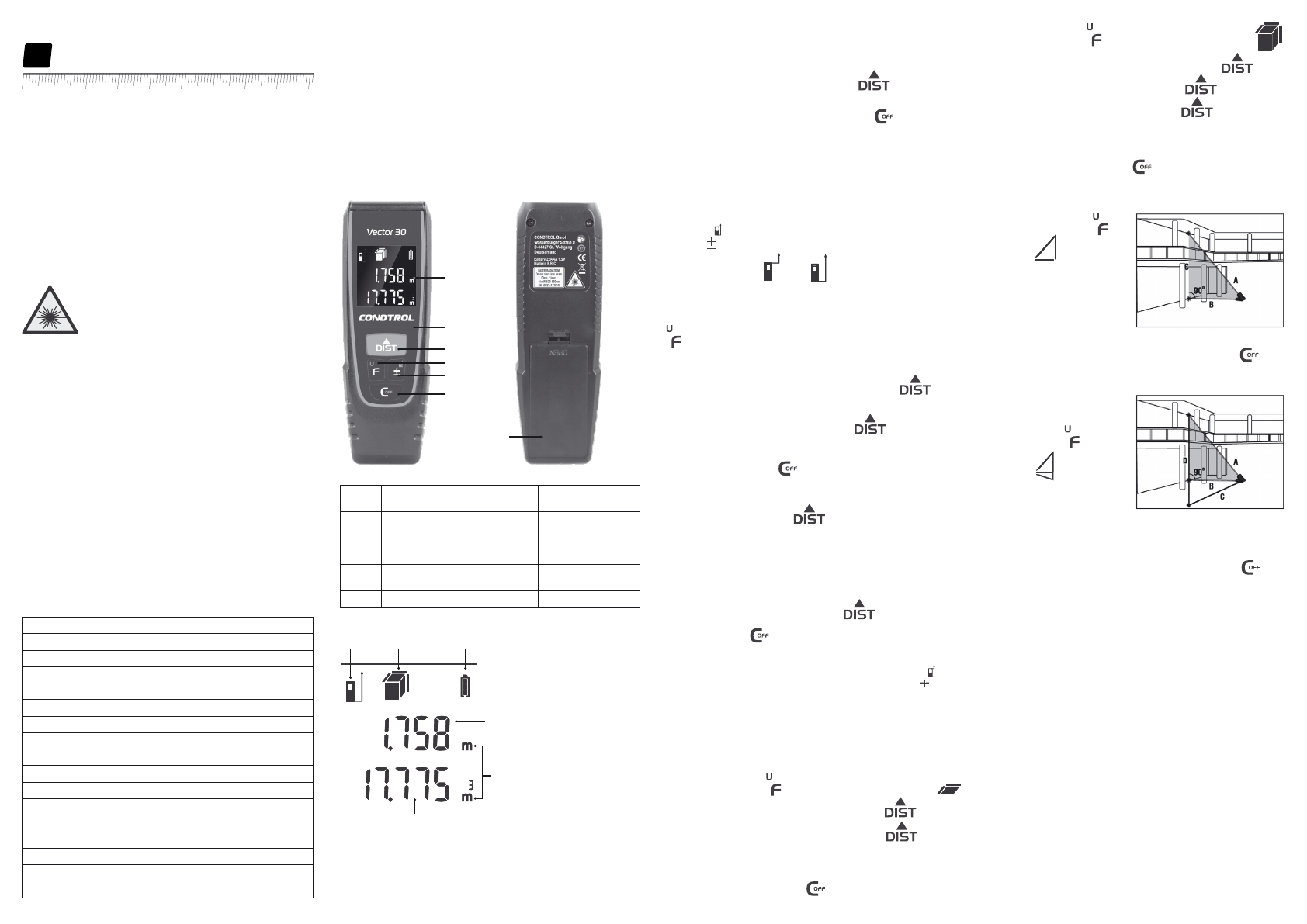

ОPS NARZĘDZIA

Funkcje przycisków

Nr

przycisku

Кrótkotrwałe naciśnięcie

Długotrwałe naciśniącie

1

Włączanie narzędzia/wiązki laserowej

/jednorazowy pomiar

Pomiar ciągły (tracking)

2

Obliczanie powierzchni/оbjętości/

Pitagoras

Wybór jednostek miary

3

Dodawanie/odejmowanie

Wybór punktu

odniesienia

4

Reset wartości

Wyłączenie

Wyświetlc

1.Podstawowa linia

wyników pomiarów/obliczeń
2.Dodatkowa linia wyświetlania

wyników pomiaru/obliczeń
3. Wskaźnik trybu pracy
4.Wskaźnik poziomu

naładowania elementów

zasilaniа

5. Jednostka pomiaru

6. Wskaźnik punktu odniesienia

РRCA Z NARZĘDZIEM

Instalacja/wymiana elementów zasilania

Otwórz komorę baterii. Baterie należy instalować zgodnie z biegunowością.

Zamknąć  komorę  baterii.  Jeśli  na  wyświetlaczu  pojawi  się  błąd  203,  należy

wymienić baterie na nowe.

Wyjąć  elementy  zasilania  z  narzędzia,  jeśli  ten  przez  długi  czas  nie  jest

stosowany  do  zapobiegania  korozji  i  rozładowywaniu  się  baterii.  Wszystkie

baterie muszą być wymieniane w tym samym czasie. Oba akumulatory muszą

być tej samej marki, o tym samym poziomie naładowania.

Włączanie/wyłączanie

Aby włączyć narzędzie należy nacisnąć klawisz                    . Narzędzie włączy
się i wejdzie w tryb jednorazowych pomiarów.
Aby włączyć należy nacisnąć i przytrzymać klawisz               przez 2 sekundy.
Aby  oszczędzać  energię  baterii,  urządzenie  wyłącza  się  automatycznie  180
sekund po ostatniej czynności.

Punkt odniesienia

Punktem odniesienia dla pomiaru może być przednia lub tylna część obudowy
przyrządu.  Domyślnie  pomiar  jest  wykonywany  z  tylnej  części  obudowy
przyrządu.  Wybór  punktu  odniesienia  dokonuje  się  przez  naciśnięcie

kalwisza

        przez  2  sekundy.  Przy  tym  na  wyświetlaczu  wyświetla  się

odpowiedni wskaźnik  -

     lub

.

Jednostki miary

W  celu  wyboru  jednostek  miary(m, in, ft)  nacisnąć  i  przytrzymać  klawisz

           przez 2 sekundy.

POMIARY

Pojedynczy pomiar

Włączyć narzędzie przez jednokrotne naciśnięcie klawisza                 . Wiązka
laserowa  zostanie  automatycznie  włączona.  Naprowadzić  wiązkę  kaserową

na cel i przez powtórne naciśnięcie klawisza                         dokonać pomiaru.

Wynik

  pomiarów  pojawi  się  na  wyświetlaczu.  W  celu  usunięcia  wyników

pomiaru

nacisnąć klawisz                .

Tryb ciągłych pomiarów (tracking)

Nacisnąć i przytrzymać klawisz                 przez 2 sekundy.  W tym przypadku

przyrząd  będzie  mierzył  jeden  po  drugim,  pokazując  wartości  maksymalne

i  minimalne  w  pierwszej  i  drugiej  linii  wyświetlacza,  różnicę  między

wartościami  maksymalnymi  i  minimalnymi  w  trzeciej  linii  wyświetlacza,

ostatnią zmierzoną wartość w głównej linii wyświetlacza. Zatrzymanie pracy

trybu odbywa się przez naciśnięcie klawisza                    . Aby wyjść z trybu

nacisnąć na klawisz               .

OBLICZENIA

Dodawanie/odejmowanie

Dokonać pomiaru. Przy pomocy krótkiego naciśnięcia klawisza           wybrać
funkcję  dodawania  lub  odejmowania,  dokonać  drugiego  pomiaru.  Wynik
zostanie  obliczony  i  wyświetlony  w  podstawowwej  linijce  wyświetlacza.
Kolejne  pomiary  również  zostaną  zsumowane/obliczone/z  poprzedniego

wyniku pomiaru.

Obliczanie powierzchni

Nacisnąć 1 raz klawisz                   . Na wyświetlaczu pojawi się symbol                .

Wiązka laserowa zostanie włączona. Nacisnąć klawisz                 do pomiaru

pierwszej strony (długości). Ponownie nacisnąć klawisz                    .

Do  pomiaru  drugiej  strony  (szerokości).  Wynik  obliczeń  (jak  Wykonanie

pomiaru długości i szerokości) pojawia się w głównej linii wyświetlacza.

Aby wyjść z trybu nacisnąć klawisz              .

Obliczanie objętości

Nacisnąć 2 razy klawisz

. Na wyświetlaczu pojawi się symbol

     .

Wiązka  laserowa  zostanie  włączona.  Nacisnąć  przycisk                              w  celu

pomiaru  pierwszej  strony  (długości).  Nacisnąć                              w  celu  pomiaru

drugiej  strony  (szerokości).  Nacisnąć  klawisz                                      w  celu  pomiaru

trzeciej

strony  (wysokości).  Wynik  obliczeń  (jako  odtworzenie  długości,

szerokości  i  wysokości)  pojawi  sią  w  głównej  linii  wyświetlacza.  W  celu

wyjścia z trybu nacisnąć klawisz                     .

Obliczenia z twierdzenia Pitagorasa

Obliczanie z pomocą dwóch dodatkowych pomiarów (rys. 1)

Nacisnąć 3 razy klawisz               .

Symbol                            pojawi  się

na  wyświetlaczu.  Dokonać
pomiaru  długości  odcinków  А,
В.  Długość  odcinka  С  zostanie
obliczonа  i  wyświetlona  w
głównej linijce wyświetlacza.
Оdcinek В powinien być prostopadły do odcinka. С i nie może być większy,
niż оdcinek А.  W celu wyjścia z trybu należy nacisnąć klawisz               .

Obliczanie z pomocą trzech dodatkowych pomiarów  (rys. 2)

Za pomocą trzech dodatkowych
pomiarów  możesz  określić

odległość  D .

Nacisnąć klawisz               4 razy.

Symbol

            pojawi się

na  wyświetlaczu.    Wiązka

laserowa Zostanie włączona.
Dokonać sekwencyjnie pomiaru оdcinka А, В i С.
Po dokonaniu ostatniego ostatniego pomiaru w dolnej linijce wyświetli się
obliczona wartość. Długość odcinka D zostanie obliczona i wyświetlona w

głównej linii wyświetlacza. Aby wyjść z trybu nacisnąć klawisz               .

WARUNKI POMIARÓW

Zakres pomiarowy

Maksymalny zakres wynosi 30 m. W nocy, o zmierzchu lub gdy obiekt

do  pomiaru  jest  zacieniony,  zasięg  można  zwiększyć  bez  użycia  płytki

odblaskowej.  Użyj  płyty  odblaskowej,  aby  zwiększyć  zakres  pomiaru

w  ciągu  dnia  lub  jeśli  obiekt,  do  którego  dokonujesz  pomiaru,  ma  złą

powierzchnię odblaskową.

Powierzchnia celu

W przypadku pomiarów bezbarwnych cieczy (np. wody), bezpyłowego szkła,

polistyrenu  lub  podobnych  przezroczystych  i  błyszczących  powierzchni,

wyniki  pomiarów  mogą  być  nieprawidłowe.  W  przypadku  pomiarów  do

bardzo ciemnych powierzchni, czas pomiaru może być dłuższy.

Wyświetlacz

Кlawiaturа

Pokrywa

komory

baterii

1

3

4

2

1

2

3

4

5

6

Rys. 1

Rys. 2
