CONDTROL MX2 / MX2 Set

CONDTROL MX2 / MX2 Set

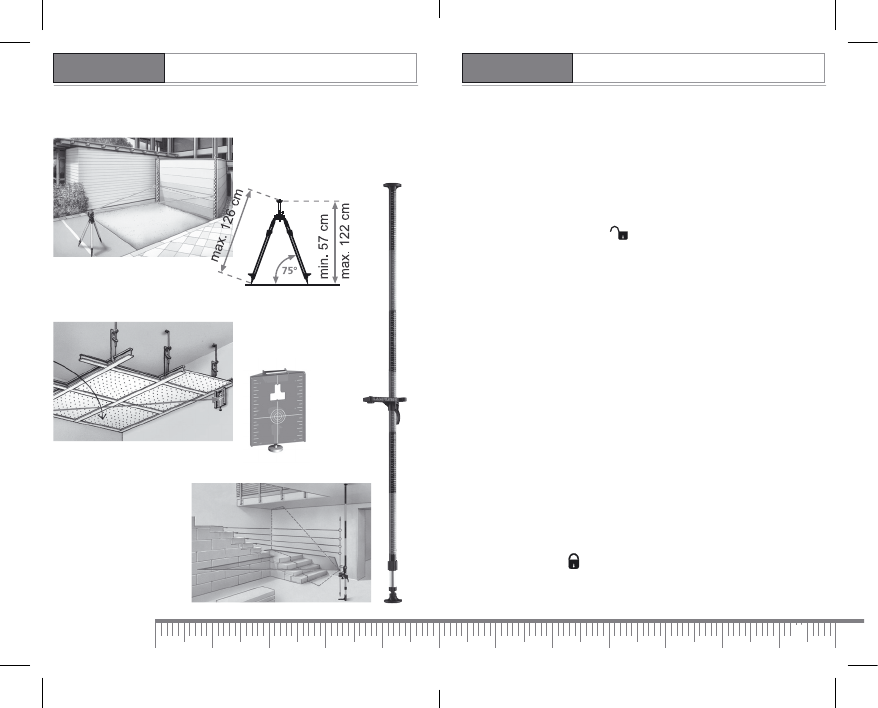

ACCESSORIES

telescopic pole

target

tripod

OPERATION

Open  the  bat ter y  compar tment  and  inser t  the  bat teries  according  to  the
polarity. Don’t confuse the polarities.
Compensating block has two modes:

- blocked compensator  – for construction at any angle inclination;
-  auto  compensation  mode  –  for  the  plane  horizontal  and  ver tical  line
construction.  To  unlock  the  compensator  turn  the  compensating  block
anticlockwise to a position        .

Self-leveling  control:  If  the  tilt  is  more  than  4°  laser  lines  star t  to  blink,
signalizing  that  the  instrument  is  out  of  the  automatic  self-leveling  area.
With the blocked compensator the laser lines are operate at any inclination.
The instrument has four plane construction modes:

- the horizontal and ver tical line construction mode with the switched-on
self-leveling mode; green LED is on.
- the ver tical line construction mode with the switched-on self-leveling
mode; green LED is on.
-  the  horizontal  line  construction  mode  with  the  switched-on  self-
leveling mode; green LED is on.
- the horizontal and ver tical line construction mode with the switched-of f
self-leveling mode; red LED is on.

If  press  and  hold  the  but ton  more  than  2  seconds  the  pulls  mode  will  be
activated  at  any  line  position  (pulse  mode  accompanies  with  blinking  red
LED). This mode is usually used for measuring with detector or for reducing
the laser brightness.
If press and hold the but ton more than 5 second, the laser level turn of f from
any line position.
Lock  the  compensator  af ter  using  by  turning  compensating  block  (6)
clockwise to position       .
