User Manual

CROSS LINE

LASER

User Manual

CROSS LINE

LASER

CONDTROL MicroX /MicroX Set

CONDTROL MicroX /MicroX Set

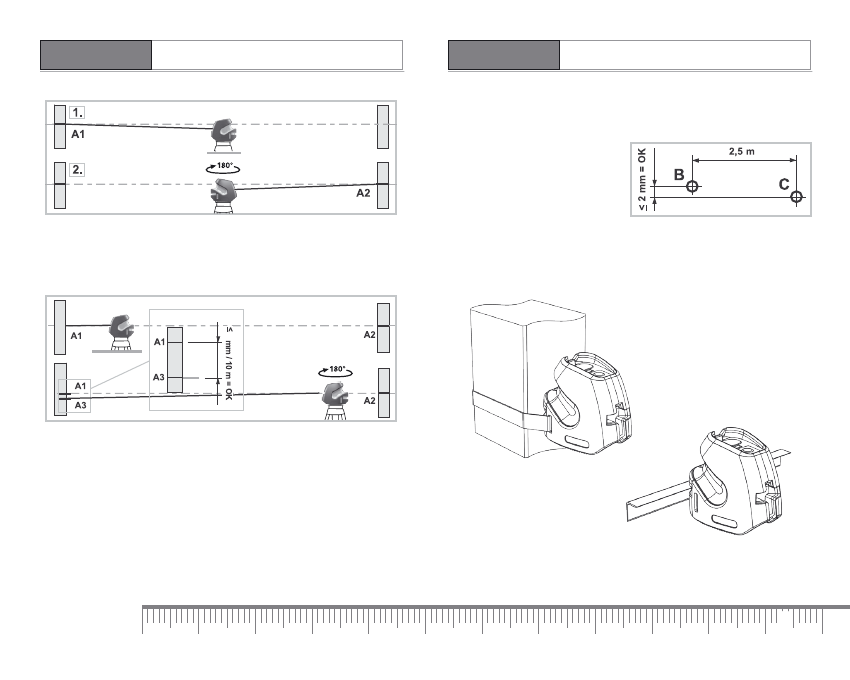

Per forming the calibration check
3. Position the device as near as possible to the wall at the height of point A1.
4. Turn the device through 180° and mark point A3. The dif ference between
points A1 and A3 is the tolerance.

When A1 and A3 are more than 3 mm/10 m apar t, an adjustment is necessar y.
Contact your authorised dealer or else CONDTROL Ser vice Depar tment.

Checking the vertical line

Position the device about 5 m from a wall. Fix a plumb bob with a line of 2.5 m
length on the wall, making sure that the bob can swing freely. Switch on the
device and align the ver tical laser to the plumb line. The precision is within
the specified tolerance if the deviation between the laser line and the plumb
line is not greater than ± 1.5 mm.

3

Checking the horizontal line

Position  the  device  about  5  m  from  a  wall  and  switch  on  the  cross  laser.
Mark  point  B  on  the  wall.  Turn  the  laser  cross  approx.  2.5  m  to  the  right
and  mark  point  C.  Check  whether
the  horizontal  line  from  point  C  is
level with point B to within ± 2 mm.
Repeat  the  process  by  turning  the
laser to the lef t.

MOUNTING OPTIONS
