USING WITH ACCESSORIES*
*supplied in addition

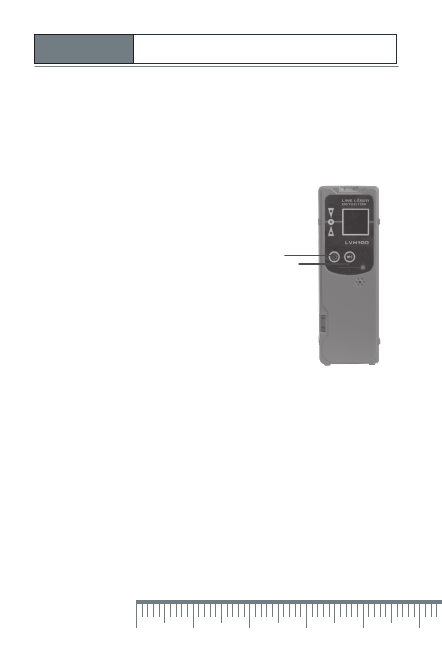

Working with the detector

to  work  with  the  detector  press  the  but ton  2  located  on  the  keypad,  the
instrument is switched to the pulsed mode. the indicator 4 lights up.
the  laser  radiation  detector
increases  a  working  range  up
to  100  meters.  the  detector  is
intended  for  working  in  the  streets
or  in  light  conditions.  the  detector
is supposed to be used at a distance
not  less  than  3  meters  from  the
instrument.  the  detector  can  be
fixed to the station rod by means of
the multifunction base.

ATTENTION!

  the  detector  defines

a  modulated  signal  from  Xliner
combo and does not define permanent laser radiation or a point. keep clean
the sensitive field of the receiver, wipe it with a sof t cloth, and do not use
reactive liquids (spirit, solvents, etc).

to switch on the detector press but ton «on/off».
By pressing the but ton «Sound» you can switch on or switch of f the sound
signal of the search of the radiation axis.
the corresponding symbol appears on the indicator field of the detector.
the search of the laser radiation axis is carried out by smooth moving of the
detector on a ver tical. at the moment when the laser is found in the sensitive
field  of  the  receiver,  there  is  an  arrow  on  the  screen,  directed  upwards  or
downwards, corresponding to a direction in which it is necessar y to move
the  detector  to  find  a  centre.  the  sound  signal  is  heard.  at  the  moment
when  the  laser  emit ter  axis  corresponds  to  the  centre  of  the  sensitive

button

«Sound»

button

«on/off»

field of the receiver, the arrows disappear from the display and the symbol
“–”appears, meanwhile, the sound signal sounds continuously.

Mount on the multifunction base*
* supplied in addition
you  can  fix  the  instrument  to  the  multifunction  base  with  the  help  of  the

aper ture  1/4''  located  on  the  bot tom  of  the  instrument.    the  multifunction

base  allows  mounting  the  instrument  on  the  geodetic  tripod  with  the

aper ture 5/8'', fixing it to walls with the help of the screw or built-in magnet

of the metal base.

Using with the tripod*
* supplied in addition
Mount  the  instrument  on  the  tripod  on  the  aper ture  1/4'',  located  on  the

bot tom of the instrument. the tripod head allows making an inclination for

constructing inclined lines.

Using with the mini-tripod*
* supplied in addition
Mount the instrument on the aper ture 5/8'' on the mini-tripod. you can read

angles with the help of the limb on the lateral sur face of the tripod.

Working with the laser viewing glasses*
* supplied in addition
the  laser  viewing  glasses  filter  out  the  ambient  light.  this  makes  the  red

light of the laser appear brighter for the eyes.
Do  not  use

the  laser  viewing  glasses  as  safety  goggles.  the  laser  viewing

glasses  are  used  for  improved  visualization  of  the  laser  beam,  but  they  do

not protect against laser radiation.
Do  not  use

the laser viewing glasses as sun glasses or in traf fic. the laser

viewing  glasses  do  not  af ford  complete  uv  protection  and  reduce  colour

perception.

the examples of work (see fig. e-i).
Notice:

the examples of work, excepting fig. i, are valid for working with the

automatic compensation.
