Operation without the automatic compensation (see fig. D)

the On/Off (D) must be in the middle position to work without the automatic
compensation.
this mode allows constructing inclined planes.
at  the  switched  of f  automatic  compensation  you  can  freely  hold  the
instrument in your hand or place it on a suitable sur face. two laser lines are
not always constructed as or thogonal in the mode of crossing lines.

Accuracy Check

Influence on accuracy

the ambient temperature has the greatest influence. especially temperature
dif ferences  occurring  from  the  ground  upward  can  diver t  the  laser  beam.
as  thermal  fluctuation  is  largest  close  to  the  ground,  the  instrument,
if  possible,  should  be  mounted  on  a  commercially  available  tripod  and
placed  in  the  centre  of  the  working  area.  apar t  from  ex terior  influences,
instrument-specific  influences  (such  as  heav y  impact  or  falling  down)  can
lead  to  deviations.  therefore,  check  the  accuracy  of  the  instrument  each
time before star ting your work.

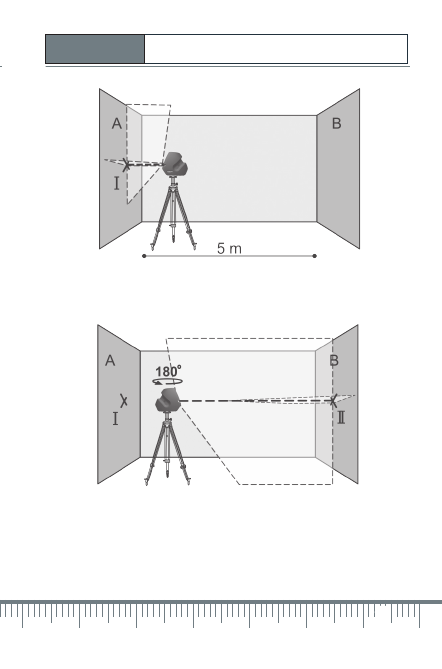

Checking of the horizontal line


for  this  check,  a  free  measuring  distance  of  5  meters  on  a  firm  sur face
between two walls a and B is required.
Mount  the  instrument  onto  a  tripod  or  place  it  on  a  firm  and  level  sur face
close to wall a. Switch on the instrument. Select cross-line operation with
automatic leveling
direct  the  laser  against  the  close  wall  a  and  allow  the  instrument  to  level
in.  Mark  the  centre  of  the  point  where  the  laser  lines  cross  each  other  on
the wall (point i).

turn the instrument by 180°, allow it to level in and mark the cross point of the
laser lines on the opposite wall B (point ii).

Without turning the instrument, position  it close to wall B. Switch the instrument
on and allow it to level in.
