4-3.

Режим измерения – проверка диодов (      )

ВАЖНО:

выключить напряжение в проверяемой цепи.



Выбрать  режим  «

Проверка  диодов

»  поворотом

переключателя режимов.

Вставить

:



Провод черного цвета в разъем

СОМ



Провод красного цвета в разъем

V-

Ω-RPM



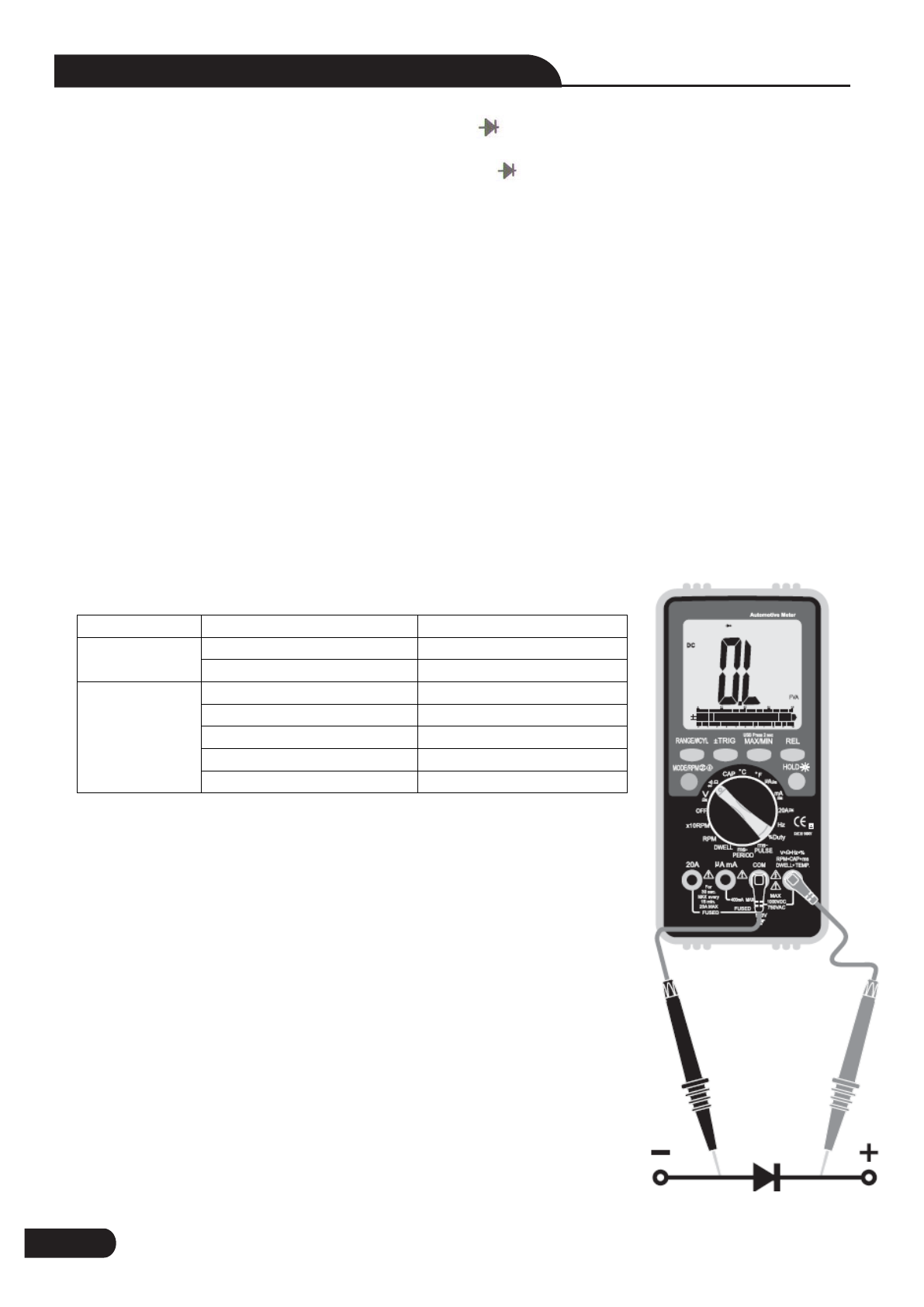

Коснуться измерительным щупом черного цвета отрицательного вывода диода.



Коснуться  измерительным  щупом  красного  цвета  положительного  вывода  диода.
Поменять  местами  измерительные  щупы:  щуп  черного  цвета  приложить  к
положительному  выводу  диода,  а  щуп  красного  цвета  –  к  отрицательному  выводу
диода.

Замечание

.

Исправный  диод  имеет  минимальное  значение  напряжения  в
прямом  направлении  и  максимальное  значение  напряжения  в
обратном направлении.
Напряжение

неисправного

диода

одинаково

в

обоих

направлениях или составляет 1-3В.



Диод

от «-» к «+»

от «+» к «-»

Исправен

0,4

– 0,9В

OL

OL

0,4

– 0,9В

Неисправен  OL

1-

3В

1-

3В

OL

0,4-

0,9В

0,4

– 0,9В

OL

OL

0,000В

0,000В

Цифровой мультиметр АТ-9995Е. Инструкция
