4-

11. Режим измерения – длительность импульса (мс)



Выбрать режим «

mS-Pulse

» поворотом переключателя режимов.



Нажать кнопку ±TRIG на 2 секунды до появления в левом верхнем углу индикатора
отрицательного фронта  сигнала (-).

ЗАМЕЧАНИЕ

:

для  большинства  топливных  форсунок  измеряется  отрицательная

длительность импульса (-).

Вставить

:

-

Провод черного цвета в разъем

СОМ

-

Провод красного цвета в разъем

V-

Ω-RPM

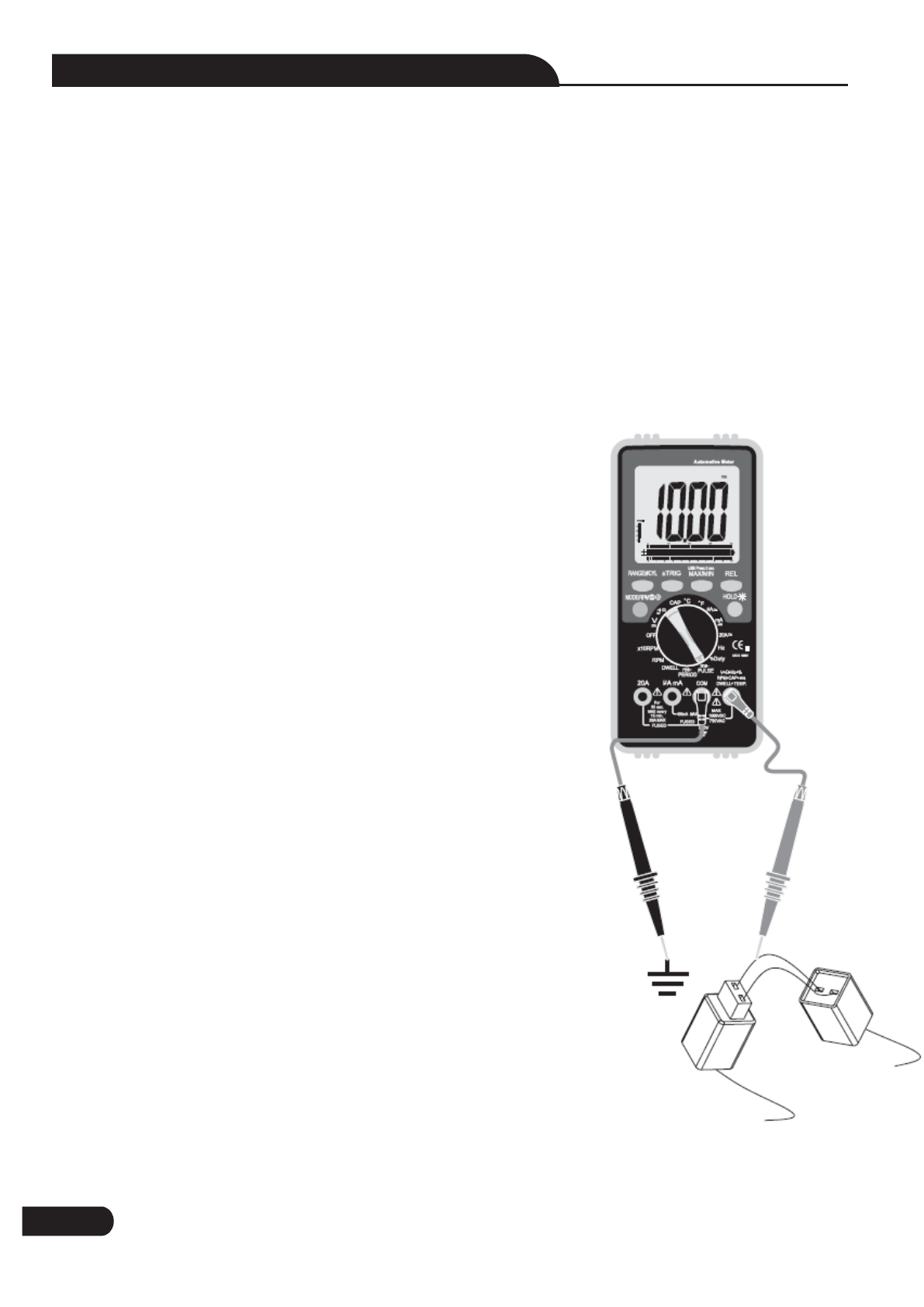

Подключить

:



Переходник  между  форсункой  и  ответной  частью
разъема.



Коснуться  измерительным  щупом  черного  цвета
отрицательного вывода АКБ или «заземления».



Коснуться  измерительным  щупом  красного  цвета
контакта  переходника,  на  который  подается  сигнал
управления форсункой.



Запустить

двигатель.

Длительность

импульса

измеряется в миллисекундах.



Если  показание  имеет  слишком  высокое  значение,
необходимо  отрегулировать  уровень  переключения
нажатием кнопки ±TRIG.

Цифровой мультиметр АТ-9995Е. Инструкция

22

Провода

переходника

Заземление
