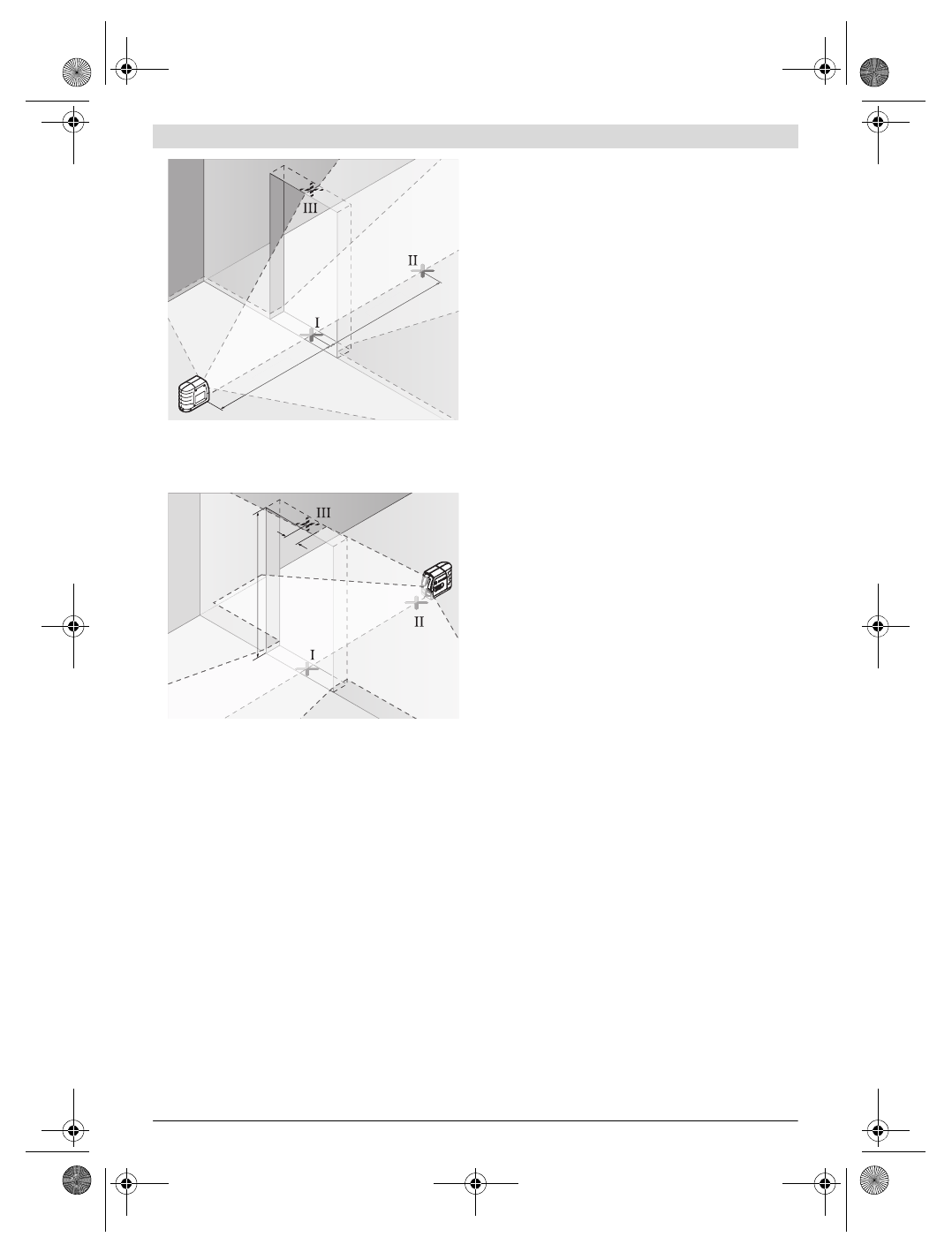

– Отметьте середину вертикальной линии на полу в прое-

ме двери (точка

I

), на расстоянии в 5 м с другой сторо-

ны проема двери (точка

II

), а также по верхнему краю

проема двери (точка

III

).

– Переставьте измерительный инструмент на другую сто-

рону дверного проема прямо за точкой

II

. Подождите,

пока измерительный инструмент не произведет само-
нивелирование, и направьте вертикальную лазерную
линию так, чтобы ее середина проходила точно через
точки

I

 и

II

.

– Разница

d

 между точкой

III

 и серединой лазерной ли-

нии на верхнем крае проема двери является действи-
тельным отклонением измерительного инструмента от
вертикали.

– Измерьте высоту проема двери.

Максимальное допустимое отклонение d

max

 рассчитыва-

ют следующим образом:
d

max

= двойная высота проема двери x 0,3 мм/м

Пример: При высоте проема двери 2 м максимальное от-
клонение не должно превышать
d

max

= 2 x 2 м x 0,3 мм/м = 1,2 мм.  Таким  образом,  рассто-

яние между отметками не должно превышать 1,2 мм.

Указания по применению



Используйте всегда только середину лазерной ли-

нии для отметки.

Ширина лазерной линии изменяется

по мере удаления.

Работа со штативом (принадлежности)

Штатив обеспечивает стабильную, регулируемую по вы-
соте опору для измерений. Поставьте измерительный ин-
струмент гнездом под штатив 1/4"

12

 на резьбу штатива

15

 или обычного фотоштатива. Для установки на обычный

строительный штатив используйте гнездо под штатив 5/8"

11

. Зафиксируйте измерительный инструмент с помощью

крепежного винта штатива.

Очки для работы с лазерным инструментом

(принадлежности)

Лазерные очки отфильтровывают окружающий свет. Бла-
годаря этому красный свет лазера становится более яр-
ким для человеческого глаза.



Не применяйте лазерные очки в качестве защитных

очков.

Лазерные очки служат для лучшего распознава-

ния лазерного луча, однако они не защищают от лазер-
ного излучения.



Не применяйте лазерные очки в качестве солнеч-

ных очков или в уличном движении.

Лазерные очки

не дают полной защиты от ультрафиолетового излуче-
ния и ухудшают восприятие красок.

Фиксация с помощью универсального крепления

(принадлежности) (см. рис. D)

С помощью универсального крепления

20

 Вы можете за-

крепить измерительный инструмент, напр., на вертикаль-
ных поверхностях, трубах или намагниченных материа-
лах. Универсальное крепление можно также использовать
в качестве подставки. Оно облегчает выравнивание ин-
струмента по высоте.

– Грубо выровняйте универсальное крепление

20

, пре-

жде чем включать измерительный инструмент.

Работа с измерительным шаблоном (принадлежности)

(см. рисунки G

–

H)

С помощью измерительного шаблона

16

 Вы можете пере-

нести лазерную отметку на пол или высоту лазера на сте-
ну.

С помощью нуля и шкалы можно измерить расстояние до
желаемой высоты и перенести его на другое место. Благо-
даря этому не нужно настраивать измерительный инстру-
мент на переносимую высоту.

Для улучшения видимости лазерного луча на большом
расстоянии и при сильном солнце измерительный шаблон

16

 имеет отражающее покрытие. Однако усиление ярко-

сти заметно только, если смотреть на измерительный ша-
блон параллельно лазерному лучу.

Примеры возможных видов работы (см. рисунки D – F)

Примеры возможных применений измерительного ин-
струмента приведены на страницах с рисунками.

2,5 m

2,5 m

2,5 m

2,5 m

2,5 m

2,5 m

d

2 m
