Русский |
105
Bosch Power Tools
1 609 92A 3G0 | (24.8.16)
– Поверните измерительный инструмент на 180 °, не из-
меняя высоты. Направьте инструмент на стену А так,
чтобы вертикальная лазерная линия проходила через
уже отмеченную точку
I
. Подождите, пока инструмент
не закончит самонивелирование, и отметьте точку пе-
рекрещивания лазерных линий на стене А (точка
III
).
– Разница
d
между обеими отмеченными точками
I
и
III
на стене А является действительным отклонением по
высоте измерительного инструмента.
Максимальное допустимое отклонение d
max
рассчитыва-
ют следующим образом:
d
max
= двойное расстояние между стенами x 0,3 мм/м
Пример: При расстоянии между стенами 5 м максималь-
ное отклонение не должно превышать
d
max
= 2 x 5 м x 0,3 мм/м = 3 мм. Таким образом, расстоя-
ние между отметками не должно превышать 3 мм.

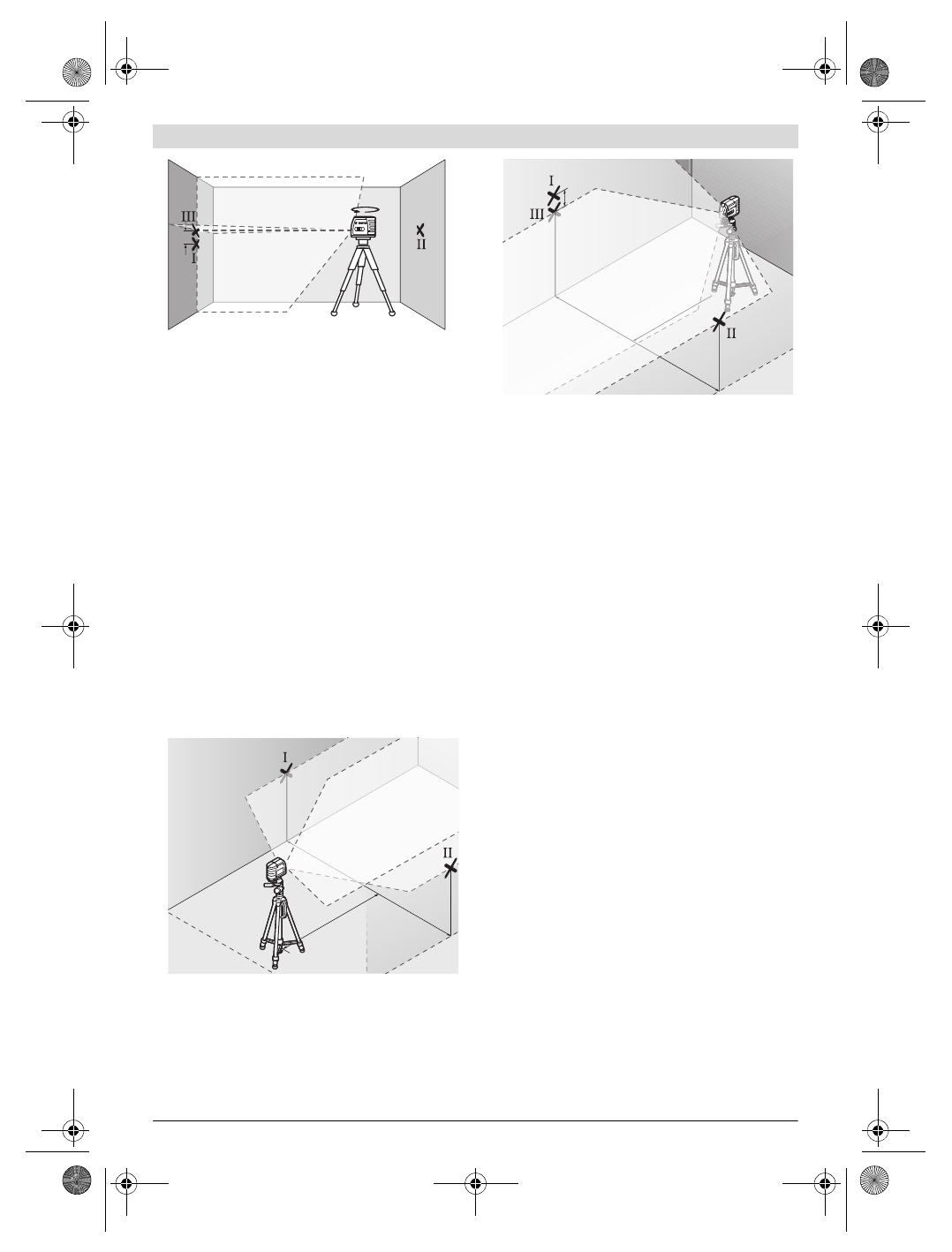

Проверка точности нивелирования горизонтальной
линии
Для выполнения проверки требуется свободный участок
площадью 5 х 5 м.
– Монтируйте измерительный инструмент посередине
между стенами А и В на держателе или штативе, или
установите его на прочное, ровное основание. Дайте
измерительному инструменту нивелироваться.
– Отметьте на расстоянии в 2,5 м от измерительного ин-
струмента на обеих стенах середину лазерной линии
(точка
I
на стене A и точка
II
на стене B).
– Развернув измерительный инструмент на 180 °, пере-
двиньте его на 5 м и подождите, пока он не произведет
самонивелирование.
– Настройте измерительный инструмент по высоте (с по-
мощью штатива или подкладок) так, чтобы середина ла-
зерной линии точно совпала с ранее отмеченной точ-
кой
II
на стене В.
– Отметьте на стене A середину лазерной линии как точку
III
(вертикально над или под точкой
I
).
– Разница
d
между обеими отмеченными точками
I
и
III
на стене А является действительным отклонением по
высоте измерительного инструмента.
Максимальное допустимое отклонение d
max
рассчитыва-
ют следующим образом:
d
max
= двойное расстояние между стенами x 0,3 мм/м
Пример: При расстоянии между стенами 5 м максималь-
ное отклонение не должно превышать
d
max
= 2 x 5 м x 0,3 мм/м = 3 мм. Таким образом, расстоя-
ние между отметками не должно превышать 3 мм.
Проверка точности нивелирования вертикальной
линии
Для проверки Вам требуется проем двери, в обе стороны
от которого (на прочном полу) есть свободное простран-
ство длиной не менее 2,5 м.
– Установите измерительный прибор на расстоянии
2,5 м от дверного проема на твердое, ровное основа-
ние (не на штатив). Направьте лазерные линии на двер-
ной проем и дайте измерительному инструменту ниве-
лироваться.
d
180°
A
B
2,5 m
5,0 m
A
B
2,5 m
d
5,0 m
2,5 m
2,5 m
5,0 m
0 m
A
B
OBJ_BUCH-2825-002.book Page 105 Wednesday, August 24, 2016 4:01 PM
