Розетка с защитой от скачков напряжения
Эта розетка обеспечивает постоянную защиту от скачков напряжения, даже когда устройство Back-UPS
ES выключено. Подключите к этой розетке принтер, факс, сканер или другое периферийное
оборудование, которому не требуется питание от аккумулятора.
Эти розетки всегда включены, когда включено устройство Back-UPS ES. При исчезновении напряжения
в сети или других проблемах энергопитания (низкое или высокое напряжение) на эти розетки в течение
ограниченного времени будет подаваться питание от устройства Back-UPS ES. Подключите к этим
розеткам компьютер, монитор и еще один вид оборудования.
Подключение факса/модема/телефона
Устройство Back-UPS ES обеспечивает защиту одной линии (2-проводной) для факса, модема или
телефона от скачков напряжения, если оборудование подключено через устройство Back-UPS ES, как
показано на рисунке.
Подключите шнур питания устройства Back-UPS ES непосредственно к стенной розетке. Не
используйте сетевой фильтр или разветвитель питания.
Индикация рабочего состояния устройства Back-UPS ES осуществляется с помощью комбинированной
визуально-звуковой индикации.
Индикатор
состояния
Звуковой сигнал
Состояние
Сигнализация выключается, когда
Зеленый
Нет
Питание от сети
– ИБП Back UPS ES 525 подает
соответствующее питание от сети к подключенному
оборудованию.
неприменимо
Желтый
4 сигнала через каждые
30 секунд
Питание от аккумулятора
– ИБП подает питание от
аккумулятора к оборудованию, подключенному к
розеткам питания от аккумулятора.
ИБП Back UPS ES 525 возвращается к
питанию от сети или когда UPS
выключается.
Желтый
Быстрые короткие
сигналы
Предупреждение о низком заряде аккумулятора
–
ИБП подает питание от аккумулятора к оборудованию,
подключенному к розеткам питания от аккумулятора,
и состояние аккумулятора приближается к
разряженному.
ИБП Back UPS ES 525 возвращается к
питанию от сети или когда UPS
выключается.
Желтый,
мигает
Нет
Самопроверка при запуске
– Программное
обеспечение устройства UPS осуществляет
диагностическую проверку.
ИБП Back UPS ES 525 выключено
кнопкой питания или когда проверка
завершена.
Красный
Сигналы в течение 1
мину ты через каждые 5
часов.
Замена аккумулятора
– Происходит, когда
аккумулятор не проходит самопроверки.
ИБП Back UPS ES 525 выключено
кнопкой питания или аккумулятор
заменен.
Красный
Непрерывный
тональный сигнал
Перегрузка
– Происходит, когда перегружена одна или
несколько розеток питания от аккумулятора.
ИБП Back UPS ES 525 выключено
кнопкой питания или оборудование,
включенное в перегруженную розетку
(-и), отсоединено.
Чередуются
желтый и
зеленый
Нет
Завершение работы
– Происходит, когда устройство
ИБП, работая от аккумулятора, закрыло текущие
приложения на подсоединенном компьютере и
завершило работу операционной сис темы компьютера.
неприменимо
Зеленый и
желтый,
мигают
Сигналы через каждые 2
секунды.
Устройство подключено к сети, а аккумулятор
отсоединен.
ИБП Back UPS ES 525 выключено
кнопкой питания или когда
подсоединен аккумулятор.
Проверьте наличие в упаковочной коробке следующих
предметов:
• Руководство пользователя
• Кабель USB
• Инструкция по технике безопасности
• Гарантийная регистрационная карточка
• Программное обеспечение PowerChute® Personal Edition
на компакт-диске
В случае обнаружения повреждения оборудования известите
об этом торговую фирму-посредника. Для получения
гарантийной
компенсации
заполните
гарантийную
регистрационную карточку или форму в режиме «онлайн» на
сервере www.apc.com/ru.
Рекомендации по установке устройства UPS:
• Сверху и по сторонам устройства должен быть зазор в 5
см для обеспечения вокруг него адекватной вентиляции.
• Избегайте попадания на устройство прямого солнечного
света.
• Избегайте чрезмерного нагрева устройства.
• Избегайте высокой влажности и контакта устройства с
какими-либо жидкостями.
• Избегайте чрезмерного запыления устройства.
0 - 40
o
C
®
1
Подсоедините кабель для универсальной серийной шины (USB)
Входящие в комплект кабель USB и программное обеспечение обеспечивают автоматическое сохранение
файлов и завершение работы операционной системы в случае длительного прекращения подачи энергии.
Подсоедините кабель USB к порту данных устройства Back-UPS ES. Другой конец кабеля подсоедините к
порту USB компьютера. Программное обеспечение после его установки автоматически обнаружит порт
USB вашего компьютера.
Если на вашем компьютере вместо порта USB установлен последовательный порт, вы можете запросить в
компании APC кабель для подключения к последовательному порту, чтобы использовать его для
подсоединения к устройству Back-UPS ES 525. Обратитесь в ближайший к вам офис компании (см.
контактную информацию по компании APC ниже). Кабель для подключения к последовательному порту
будет выслан вам бесплатно.
2
Высвобождающие
язычки
Крышка отсека
аккумулятора
Провод
аккумулятора
Клемма
аккумулятора
Устройство Back-UPS ES поставляется с установленным
внутренним аккумулятором. Типичный срок службы
аккумулятора составляет 3-6 лет. Замена аккумулятора не
представляет собой опасности и не несет в себе риск
поражения электрическим током. Не заменяйте внутренний
аккумулятор в режиме работы от аккумулятора (если горит
желтый индикатор).
ПРИМЕЧАНИЕ: При подключении аккумулятора может
наблюдаться незначительное искрение. Это нормальное
явление.
Переверните устройство Back-UPS. Нажмите на
высвобождающие язычки. Сдвиньте крышку отсека
аккумулятора и снимите ее с устройства.
Достаньте аккумулятор из устройства UPS. Запомните,
какого цвета провод у каждой клеммы. Отсоедините
провода от клемм аккумулятора.
Включите устройство нажатием на кнопку питания.
Одиночный короткий звуковой сигнал и зеленый индикатор
питания от сети подтверждают, что устройство Back-UPS ES
включено и готово обеспечивать защиту.
Для обеспечения достаточной продолжительности рабочего
цикла устройство Back-UPS ES должно вначале зарядиться в
течение не менее 16-ти часов. Устройство заряжается всегда,
когда оно подключено к сети, независимо от того, включено
оно или выключено.
Установка
программного
обеспечения
PowerChute®
Personal Edition
Вставьте компакт-диск с программным обеспечением
PowerChute Personal Edition в компьютер и выполняйте
инструкции по установке, выводящиеся на экран.
Устройство
Back-UPS
ES
снабжено
встроенным
автоматическим регулятором напряжения (AVR), который
автоматически регулирует напряжение входной сети без
подачи звукового или визуального сигнала.
4
Вставьте на место крышку отсека аккумулятора и
задвиньте ее до щелчка.
Подсоедините провода к новому аккумулятору
и установите его в устройство.
3
Status
see back
panel
w
w
w.apc.com
®
Status
Battery Backup
plus
Surge Protection
Surge Protection
Back-UPS ES 525
see back
panel
Внимание:
Вилка шнура
питания является
размыкающим устройством
данного прибора. Стенная
розетка, к которой вы
подключаете данной
устройство, должна быть с
заземлением и
располагаться рядом в
легкодоступном месте.

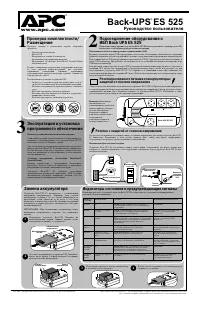

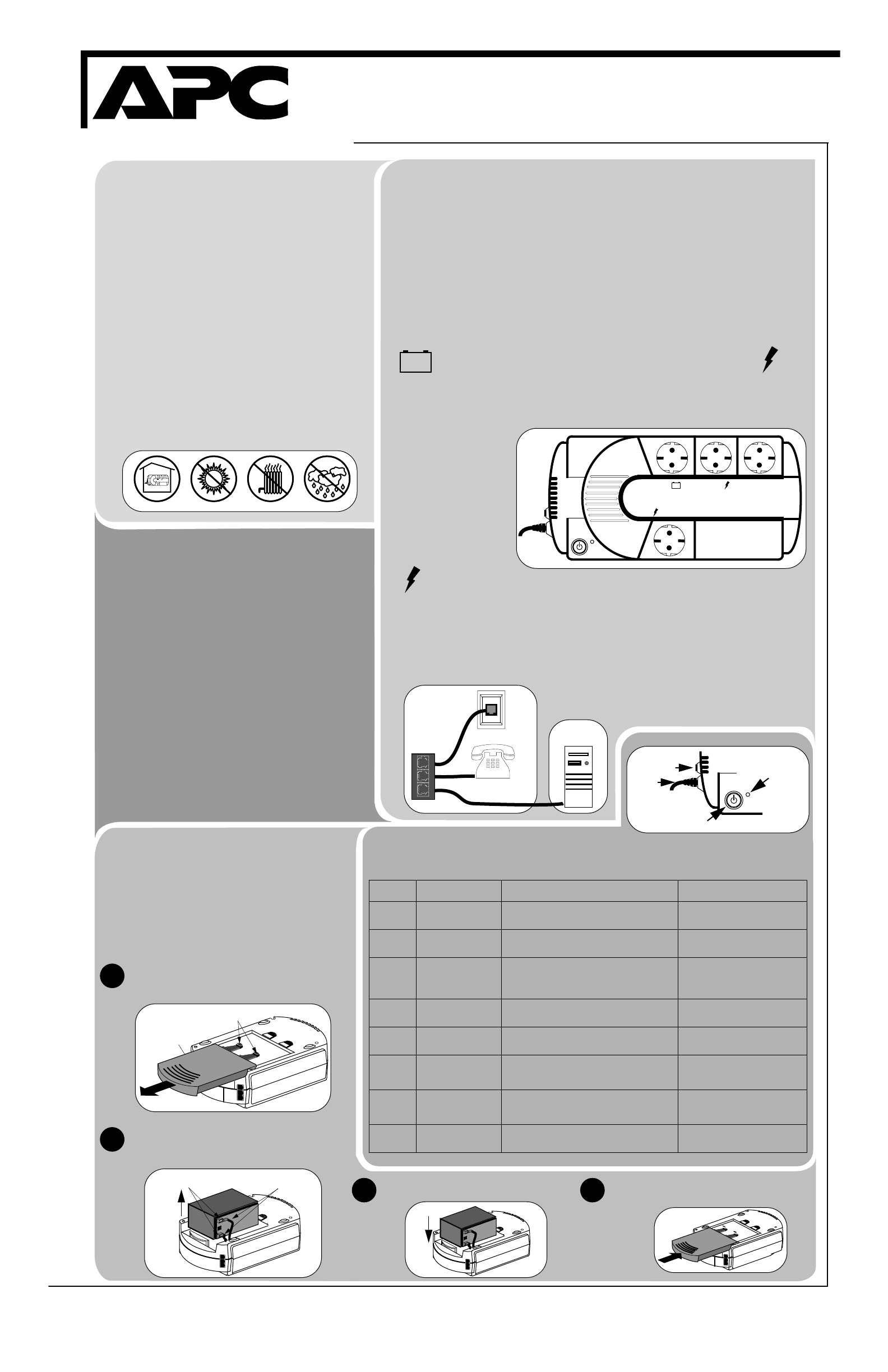

Back-UPS ES 525
Руководство пользователя
Проверка комплектности/
Размещение
Подсоединение оборудования к
ИБП Back UPS ES 525
Розетки резервного питания от аккумулятора с
защитой от скачков напряжения
Стенная
Модем/телефон/факс
Компьютерный
порт USB
Автоматический
выключатель
Шнур
питания
Кнопка
питания
Индикатор
состояния
устройства
UPS
Эксплуатация и установка
программного обеспечения
Индикаторы состояния и предупреждающие сигналы
Для получения дополнительной информации обратитесь к разделу «Поиск и устранение причин неисправностей».
Замена аккумулятора
990-1466 Copyright © 2003 American Power Conversion Corp. Все права защищены.
«APC», «Back-UPS» и «PowerChute» - зарегистрированные товарные знаки корпорации American Power Conversion.
Все остальные товарные знаки являются собственностью соответствующих владельцев.
