Напряжение на входе (сетевое)

180 – 266 В переменного напряжения

Частота входного напряжения

47 – 63 Гц

(определяется автоматически)

Форма кривой выходного напряжения при
работе от аккумулятора

Ступенчатая синусоида

Максимальная нагрузка

500ВА – 300Вт

Рабочие температуры

0 - 40

˚

C

Температуры хранения

-15 - 45

˚

C

Относительная влажность воздуха при работе

10 – 90% без конденсации

Относительная влажность воздуха при
хранении

10 – 95% без конденсации

Размеры: (В х Ш х Г)

37,2 х 22,5 х 10,5 см

Вес

7,4 кг

Среднее время перезарядки аккумулятора

6 – 8 часов

Классификация по EMI (уровню
электромагнитных помех)

EN50091-2, Класс B

Соответствие стандартам

NEMKO-GS, CE, а также ГОСТ

8. После  установки  доступ  к  ПО  устройства  Back-UPS  HS  осуществляется  через

меню  кнопки

Пуск

.  При  запуске  программы  производится  поиск  и

идентификация всех подключенных к сети устройств Back-UPS HS – как показано
на  рисунке  8  –  по  их  IP  и  MAC-адресам.  IP-адрес  автоматически  присваивается
устройствам  Back-UPS  функцией  DHCP  концентратора  или  маршрутизатора.
Такой  адрес  может  с  течением  времени  автоматически  изменяться.  Поэтому
компания АРС не рекомендует маркировать его, поскольку в этом случае доступ к
IP-адресу  через  браузер  может  быть  закрыт.  МАС-адрес  присваивается  изделию
Back-UPS HS 500 предприятием-изготовителем.

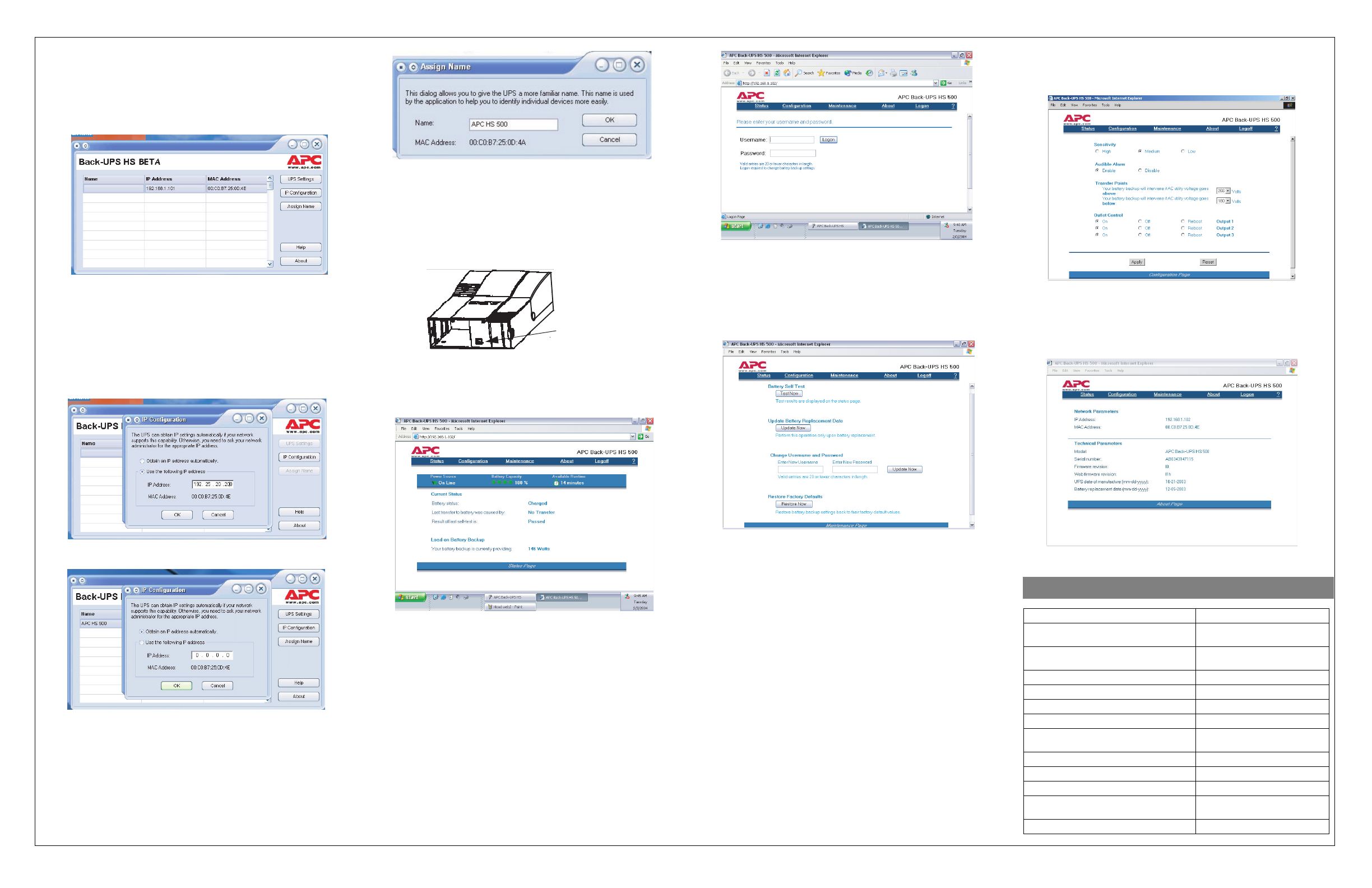

Рисунок 8. Окно IP- и МАС-адресов ПО Back-UPS HS

9. Если  функция  DHCP  в  сети  не  предусмотрена,  или  если  Вы  хотите  присвоить

устройству  Back-UPS  легко  запоминающийся  IP-адрес,  то  это  можно  сделать
вручную,  нажав  кнопку

IP  Configuration  (Настройка  IP)

.  Присваиваемый  Вами

адрес  должен  соответствовать  формату,  приведенному  на  Рис.  9,  и  не  может
дублировать  уже  существующий.  На  Рис.  10  представлено  окно  настройки  IP-
адреса с введенными в соответствующее поле цифрами 0.

Для  присвоения  IP-адреса  своему  компьютеру  прочтите  и  выполните
прилагаемые к нему инструкции.

Рисунок 9. Окно присвоения IP-адреса

Рисунок 10. Незаполненное окно присвоения IP-адреса

10. Для  того  чтобы  присвоить  устройству  Back-UPS  имя,  нажмите  кнопку

Assign

Name

  (Присвоить  имя)  и  введите  его  в  соответствующем  диалоговом  окне  (Рис.

8).  Присвоенное  имя  появится  в  левой  от  IP-адреса  колонке  (Рис.  11).  При  этом
имена не должны повторяться.

Рисунок 11. Окно присвоения имени

11. Для  сброса  настроек  по  умолчанию,  присвоенных  устройству  Back-UPS  HS

предприятием-изготовителем,  воспользуйтесь  кнопкой

UPS  Settings



(Настройка

UPS

).  Если  сброс  настроек  не  может  быть  осуществлен  с  помощью  ПО,  снимите

крышку аккумуляторного отсека и вставьте – примерно на 5 секунд – небольшой
предмет (длиной около 2-х дюймов или 5см) в отверстие, расположенное рядом с
разъемом для подключения телефонной линии (Рис. 12).

Примечание

: Указанный

разъем  предназначен  только  для  заводского  тестирования  устройства.  Не
подсоединяйте к нему никаких устройств.

Рисунок 12. Отверстие для ручного сброса настроек

12. Перед  проведением  любого  технического  обслуживания  устройства  UPS

проверьте  его  состояние,  щелкнув  по  ссылке

Status  (Состояние)

.  При  этом  на

дисплее появится окно, изображенное на рисунке 13.

Рисунок 13. Окно состояния устройства Back-UPS HS 500

13. Для  изменения  настроек  устройства  Back-UPS  либо  получения  технической

поддержки  необходимо  зарегистрироваться  на  соответствующем  веб-сайте,
нажав кнопку

UPS Settings

.

После  открытия  указанного  сайта,  введите  присвоенные  по  умолчанию  имя
пользователя (

Username

)



 apc

, а также пароль (

Password

) –

 apc

. Для их изменения

необходимо  зайти  на  сайт  и  щелкнуть  по  ссылке

Maintenance



(Техническая

поддержка)

 (Рис. 14).

Примечание:  Доступ  к  окну  регистрации  может  быть  получен  и  путем  ввода  IP-
адреса в адресную строку браузера.

Отверстие для ручного

сброса настроек

Рисунок 14. Окно регистрации

14. Используя

Окно  технической  поддержки

  (Maintenance  Screen)  (Рис.  15),  можно

осуществить  самопроверку  аккумулятора,  получить  обновленные  данные  о
сроках  его  замены,  а  также  сменить  имя  пользователя  и  пароль  (как  указано
выше).  После  этого  можно  нажать  либо  кнопку

Update  Now

  (Обновить),  либо

Restore  Factory  Defaults

  (Восстановить  настройки  по  умолчанию).  Примечание:

Для осуществления любого из описанных действий необходима предварительная
регистрация на сайте.

Рисунок 15. Окно страницы технической поддержки

15. Используя  окно

Настройка  (Configuration  Page

)  (Рис.  14)  можно  отрегулировать

уровень  чувствительности  устройства  Back-UPS.  Такая  регулировка  позволяет  в
дальнейшем переключаться на резервное питание от аккумулятора в зависимости
от  качества  напряжения  сети.  Тот  или  иной  уровень  чувствительности
устанавливается в следующих случаях:

Low  (Низкий)

  –  используется  только  в  чрезвычайных  ситуациях,  при  очень

низком  входном  напряжении.  Не  рекомендуется  для  питания  компьютерного
оборудования.

Medium  (Средний)

  –  устройство  Back-UPS  часто  переключается  на  работу  от

аккумулятора (рекомендуемый уровень).

High  (Высокий  )

  –  подключенное  оборудование  чувствительно  к  изменениям

напряжения.

Окно  настройки

  также  позволяет

включить  (enable)

  либо

отключить  (disable)

Звуковой  сигнал  тревоги  (Audible  Alarm)

.  При  включении  данная  опция

функционирует  так,  как  описано  в  разделе

Индикаторы  состояния  и  аварийные

сигналы

. Если она отключена, то звуковые сигналы тревоги не подаются.

Помимо  этого,

Окно  настройки

  предусматривает  установку

Уровней

переключения на резервное питание (Transfer Points)

, что позволяет устройству

Back-UPS  переходить  на  питание  от  аккумулятора  при  напряжениях  выше  либо
ниже значений, выбранных в сворачивающемся окне меню

Volts (Вольты)

.

Наконец,

Окно настройки

  обеспечивает

Управление выходами (Output Control)

– четырьмя выходными розетками устройства Back-UPS, что позволяет

включать

(On)

  либо

выключать  (Off )

  подачу  питания  на  розетки

Output  1  (Выход  1)

  и

Output  2  (Выход  2)

,  или  две  розетки

Output  3  (Выход  3)

.  Кроме  того,  данная

функция  делает  возможным  перезагрузку  подключенного  к  устройству
оборудования,  автоматически  отключая,  а  затем  вновь  подавая  питание  на
выбранную  розетку.  Если  розетка  стоит  в  положении

Off

,  то  перезагрузка

подключенного к ней оборудования невозможна.

Рисунок 16. Окно настройки

16. Окно

О  продукте  (About  Page)

  предоставляет  общую  информацию  по  Вашему

устройству  Back-UPS,  включая

Сетевые  параметры  (Network  Parameters)

  –

IP

и

MAC-адреса,

а  также

  Технические  параметры  (Technical  Parameters)  –  название

модели,  серийный  номер,  версию  ПО  производителя,  интернет-версию  ПО
производителя, а также даты выпуска устройства и замены аккумулятора

.

Рисунок 17. Окно О продукте

Чтобы  воспользоваться

Окном  настройки

,  необходимо  зайти  на  сайт  устройств

Back-UPS,  после  чего  выбрать  необходимую  функцию  и  нажать  кнопку

Apply

(Применить)

.  Для  возвращения  к  установкам  предприятия-изготовителя  следует

нажать кнопку

Reset (Сброс)

.

Технические характеристики

Характеристики
