Рисунок 2. Окно приветствия программы InstallShield
4. После этого программа установки выведет на дисплей окно
Лицензионного
соглашения (Licence Agreement)
(Рис. 3). Прочтите, пожалуйста, указанное
Соглашение и примите его условия, нажав кнопку
Yes (Да)
. Для отказа от
Соглашения нажмите кнопку
No (Нет)
. При этом программное обеспечение
установлено не будет.
Рисунок 3. Окно Лицензионного соглашения программы InstallShield
Если на Вашем компьютере включен режим автоматического запуска программ
(Autoplay),
то
размещенное
на
CD-ROM
программное
обеспечение
автоматически начнет процедуру инсталляции.
Если данный режим не включен, то выполните следующие действия:
1. На рабочем столе дисплея дважды щелкните мышью пиктограмму
Мой
компьютер (My Computer)
либо запустите
Проводник (Windows Explorer)
,
чтобы отыскать иконку дисковода
CD-ROM.
2. Дважды щелкните иконку дисковода
CD-ROM
, а затем снова дважды –
иконку setup.exe. При этом запустится программа инсталляции, которая
выведет на дисплей окно
Мастера установки (InstallShield Wizard)
(Рис. 1).
После этого начнется процедура инсталляции ПО. Для её прекращения
нажмите кнопку
Cancel (Отмена)
.
Рисунок 1. Окно программы InstallShield Wizard
3. Примерно через 4 секунды на дисплее появится
Окно приветствия (Welcome
Screen)
(Рис. 2). Для продолжения установки ПО нажмите кнопку
Next
(Далее)
. Для прекращения – кнопку
Cancel
.

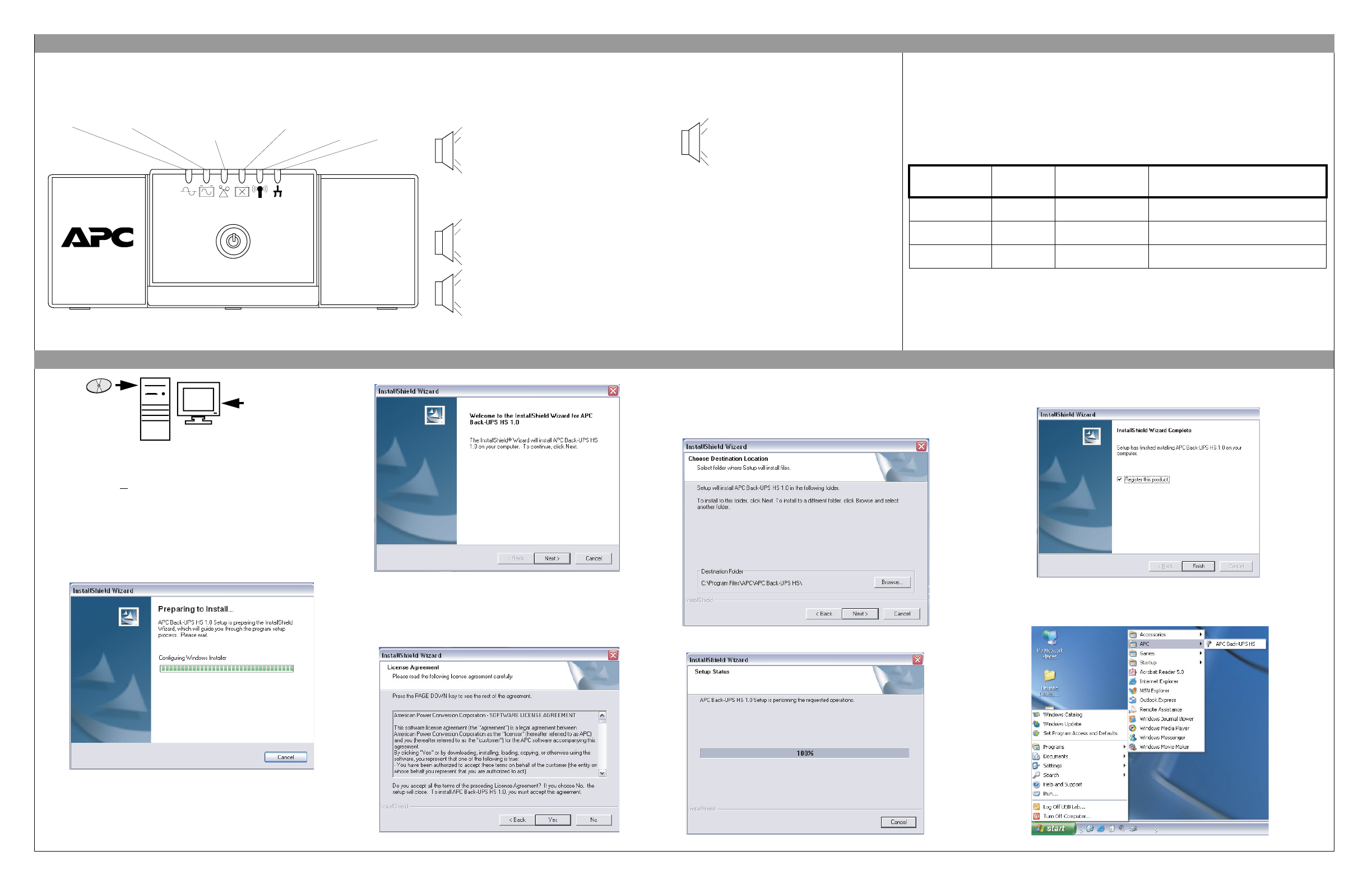

На передней панели устройства Back-UPS имеются 6 световых индикаторов состояния (
Питание от сети,
Питание от аккумулятора, Перегрузка, Замените аккумулятор, а также индикаторы TX/RX
и
ACT/LNK
).
Индикатор Питание от сети (зеленый)
светится при подаче
на выходные розетки устройства Back-UPS переменного
напряжения сети.
Индикатор Питание от аккумулятора (желтый)
загорается в
том случае, когда питание на подключенное к выходным
розеткам устройства Back-UPS оборудование подается от
аккумулятора.
Четыре звуковых сигнала через каждые 30 секунд
подаются в том случае, если устройство Back-UPS
питается от аккумуляторной батареи. Подумайте, не
следует ли сохранить текущую работу.
Индикатор Перегрузка (красный)
загорается в том случае,
если потребление энергии превышает расчетную мощность
устройства Back-UPS.
Непрерывный звуковой сигнал тревоги подается
при перегрузке выходных розеток устройства Back-
UPS.
Индикатор Замените аккумулятор (красный)
загорается в
том случае, если срок службы аккумулятора подходит к
концу, а также если он не подключен (см. выше).
Аккумулятор, срок эксплуатации которого истекает, не
обеспечивает достаточного времени работы, и его следует
заменить.
Аварийный звуковой сигнал высокого тона в
течение 1 минуты через каждые 5 часов подается в
том случае, если аккумулятор не проходит тест
автоматической диагностики.
Непрерывный звуковой сигнал подается при
достижении
аккумулятором
разряженного
состояния. В этом случае остающееся время работы
от аккумулятора весьма незначительно. Быстро
сохраните всю текущую работу и выйдите из всех
используемых программ. Затем завершите работу
операционной системы, выключите компьютер и
устройство Back-UPS.
Back-UPS
H
S 5
0 0
w
w
w.apc.com
®
Индикатор TX/RX (зеленый)
загорается в том случае, если
устройство Back-UPS передает либо получает данные по
компьютерной сети.
Индикатор ACT/LNK (зеленый)
загорается в том случае,
если устройство Back-UPS подключено к оборудованию,
готово к работе и находится в режиме ожидания передачи
либо приема данных.
Предохранитель
(Circuit
Breaker
).
Переключатель
предохранителя тумблерного типа расположен на нижней
панели устройства Back-UPS и срабатывает в том случае,
если уровень перегрузки приводит к отключению устройства
от
электросети.
При
срабатывании
предохранителя
отключите от устройства Back-UPS оборудование, работа
которого
не
столь
важна.
Затем
переустановите
предохранитель, поставив переключатель в положение ON
(Включено).
Регулировка напряжения может потребоваться в случаях, когда устройство Back-UPS или подключенное к нему
оборудование проявляют повышенную чувствительность к уровню входного напряжения. Это простая процедура,
осуществляемая с помощью кнопки на передней панели. Кроме того, регулировка напряжения может быть выполнена и с
помощью
Окна настройки оборудования (Configuration Page Screen)
, предусмотренного в поставляемом с устройством
Back-UPS программном обеспечении (см. раздел «Установка программного обеспечения»). Чтобы отрегулировать
напряжение, проделайте следующее:
1. Подключите устройство Back-UPS к сетевой розетке. При этом оно будет находиться в режиме ожидания (индикаторы
не светятся).
2. Нажмите до упора расположенную на передней панели кнопку и удерживайте её в течение 10 секунд. После этого все
индикаторы устройства Back-UPS начнут мигать, подтверждая переход в Режим программирования.
3. Затем устройство Back-UPS покажет текущую установку уровня чувствительности в соответствии со следующей
таблицей:
4. Для установки низкого уровня чувствительности нажимайте кнопку на передней панели устройства до тех пор, пока не
начнет мигать желтый индикатор.
5. Для установки среднего уровня нажимайте кнопку до тех пор, пока не начнут мигать желтый и красный индикаторы.
6. Для установки высокого уровня чувствительности нажимайте кнопку до тех пор, пока не начнут мигать желтый и оба
красных индикатора.
7. Чтобы выйти из режима программирования без изменения уровня чувствительности, нажимайте кнопку до тех пор,
пока не начнет мигать зеленый индикатор.
8. Если в режиме программирования кнопка не нажимается в течение 5 секунд, то устройство Back-UPS выходит из него, и
все индикаторы гаснут.
Светятся следующие
индикаторы
Уровень
чувствительности
Диапазон напряжения на
входе (для работы
вспомогательной системы)
Используется в следующих условиях
1
(желтый)
Низкий
160 – 278 В переменного
тока
Напряжение на входе очень низкое или очень
высокое. Не рекомендуется для питания компьютера.
2
(желтый и красный)
Средний
(по умолчанию)
180 – 266 В переменного
тока
Устройство Back-UPS часто переключается на работу
от аккумулятора (рекомендуется).
3
(желтый и два красных)
Высокий
196 – 256 В переменного
тока
Подключенное оборудование чувствительно к
отклонениям напряжения.
5. Затем программа инсталляции выведет на дисплей окно
Выбора директории
установки (Choose Destination Location)
(Рис. 4). Чтобы отыскать место для
установки ПО выберите опцию
Browse (Обзор)
. Для выбора директории
установки по умолчанию – просто нажмите кнопку
Next (Далее)
. При этом
на дисплее появится окно
Состояния установки (Setup Status)
(Рис. 5). Для
прекращения установки программы нажмите кнопку
Cancel
.
Рисунок 4. Окно выбора директории установки ПО
Рисунок 5. Окно состояния установки
6. После этого на дисплее появится
Окно завершения установки (InstallShield Wizard Complete
Screen)
(Рис. 6). Для завершения процедуры инсталляции ПО и выхода из программы установки
нажмите кнопку
Finish (Завершить)
.
Рисунок 6. Окно завершения установки InstallShield Wizard Complete Screen
7. Для запуска установленной программы перейдите к меню кнопки
Start (Пуск)
и выберите пункт
APC Back-UPS HS
(Рис. 7).
Продолжение на следующей странице –
Рисунок 7. Пункты главного меню ПО компании АРС
ИНДИКАТОРЫ СОСТОЯНИЯ И АВАРИЙНЫЕ СИГНАЛЫ
Питание от
сети
Питание от
аккумулятора
Перегрузка
Замените
аккумулятор
ACT/LNK
TX/RX
РЕГУЛИРОВКА НАПРЯЖЕНИЯ И ЧУВСТВИТЕЛЬНОСТИ (необязательно)
УСТАНОВКА ПРОГРАММНОГО ОБЕСПЕЧЕНИЯ
Следуйте
появляющимся на
экране инструкциям
Характеристики
