7

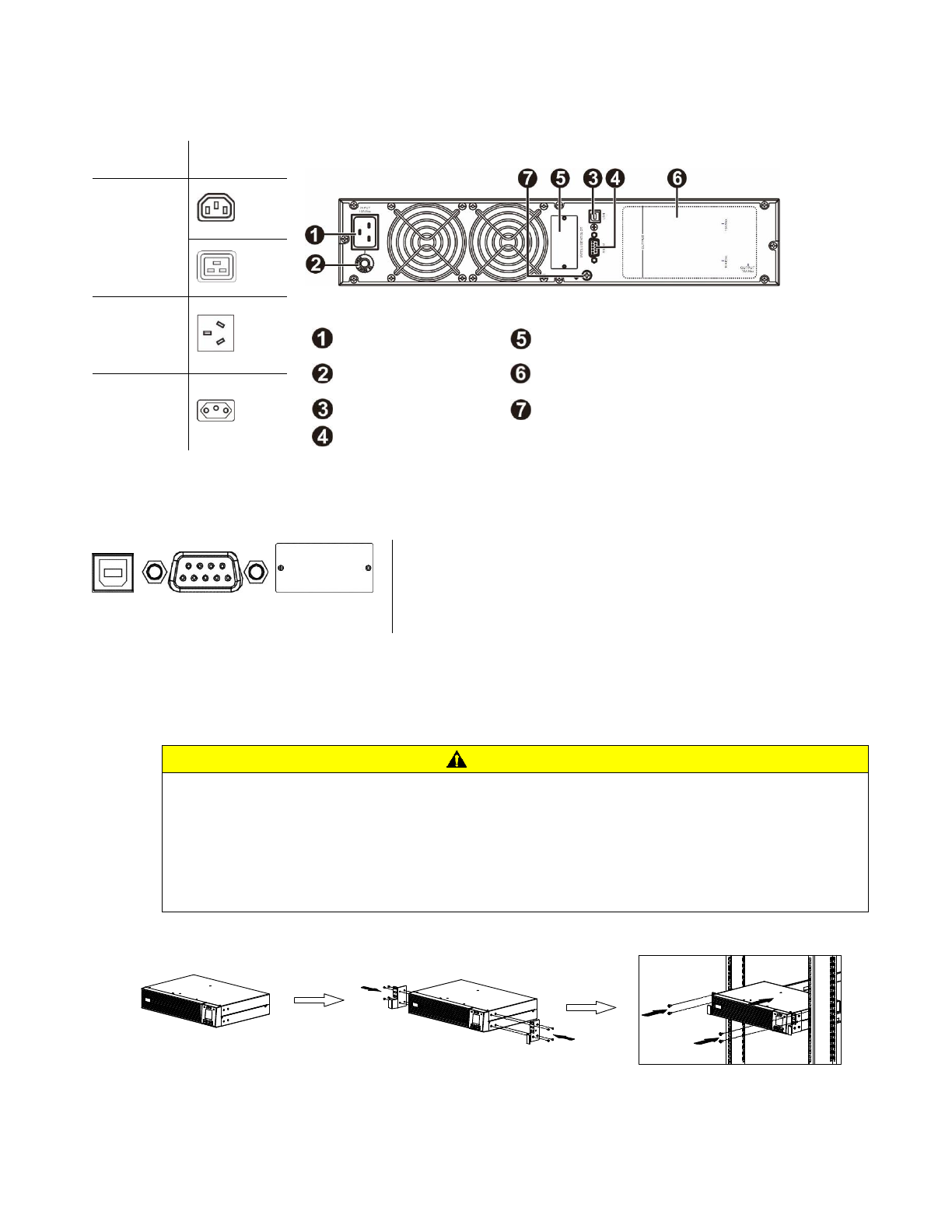

Easy UPS SRV Series Rack-Mount 1000VA, 2000VA, 3000VA

SRV Rack-Mount 3000VA

Model

Output type

and quantity

SRV3KRI

    x 6

    x1

SRV3KRI-
AR

    x 3

SRV3KRI-
BR

    x 4

AC input

Intelligent card slot

Input circuit breaker

Outlet Group (refer to outlet type
and quantity in the left side)

USB port

Ground Screw

RS-232

Basic Connectors


USB          Serial port          Intelligent

slot card

Power management software and interface kits can be used
with the UPS.

Use only interface kits supplied or approved by
Schneider Electric.

Rack-Mount Installation

Refer to the below chart to install UPS and battery pack into 19” rack enclosure.

CAUTION

RISK OF DROPPED OR FALLING EQUIPMENT

•

Practice correct lifting  techniques adequate for the weight of the equipment.

•

Install battery pack at the bottom of the rack.

•

Install the UPS above the battery pack.

•

Secure the rack-mount brackets to the unit using all of the screws supplied for this purpose.

•

Secure the unit in the rack using all of the screws supplied for this purpose.

Failure to follow these instructions could result in equipment damage and minor or moderate injury.

Lift the UPS module and slide it into rack enclosure. Secure the UPS module to the rack with screws, nuts and washers
(not supplied in the package) through its mounting brackets into the rails.

NOTE:

 Given the heavy weight, the use of rack-mount brackets is mandatory during rack installation (guide with

L-shaped support). For the same reason, it is recommended that the UPS , battery pack be installed in the lower
part of the rack cabinet.
