10

Easy UPS SRV Series Rack-Mount 1000VA, 2000VA, 3000VA

the output power on.



Output on

: LED illuminates green continuously.

LCD Display

The display interface options are visible on this LCD screen.  Press
the

  o r

  button to activate LCD, if the display is

not illuminated.

Mute/Esc button



To acknowledge audible alarms and suppress them temporarily.



To exit a sub menu and return to the main  menu.

Enter button

Press this button to enter the menu or to select a menu item/ value
during  navigation.

Up / Down button

Press these two buttons to scroll through the main menu options and
display screens.

Alarm LED

This Alarm

 LED

 illuminates red when the UPS detects an error  and

blinks red for UPS notifications. See “ Alarms and Notifications”  on
page 11 in this  manual. See “Configuration” from page 12 to page
14 in this manual.

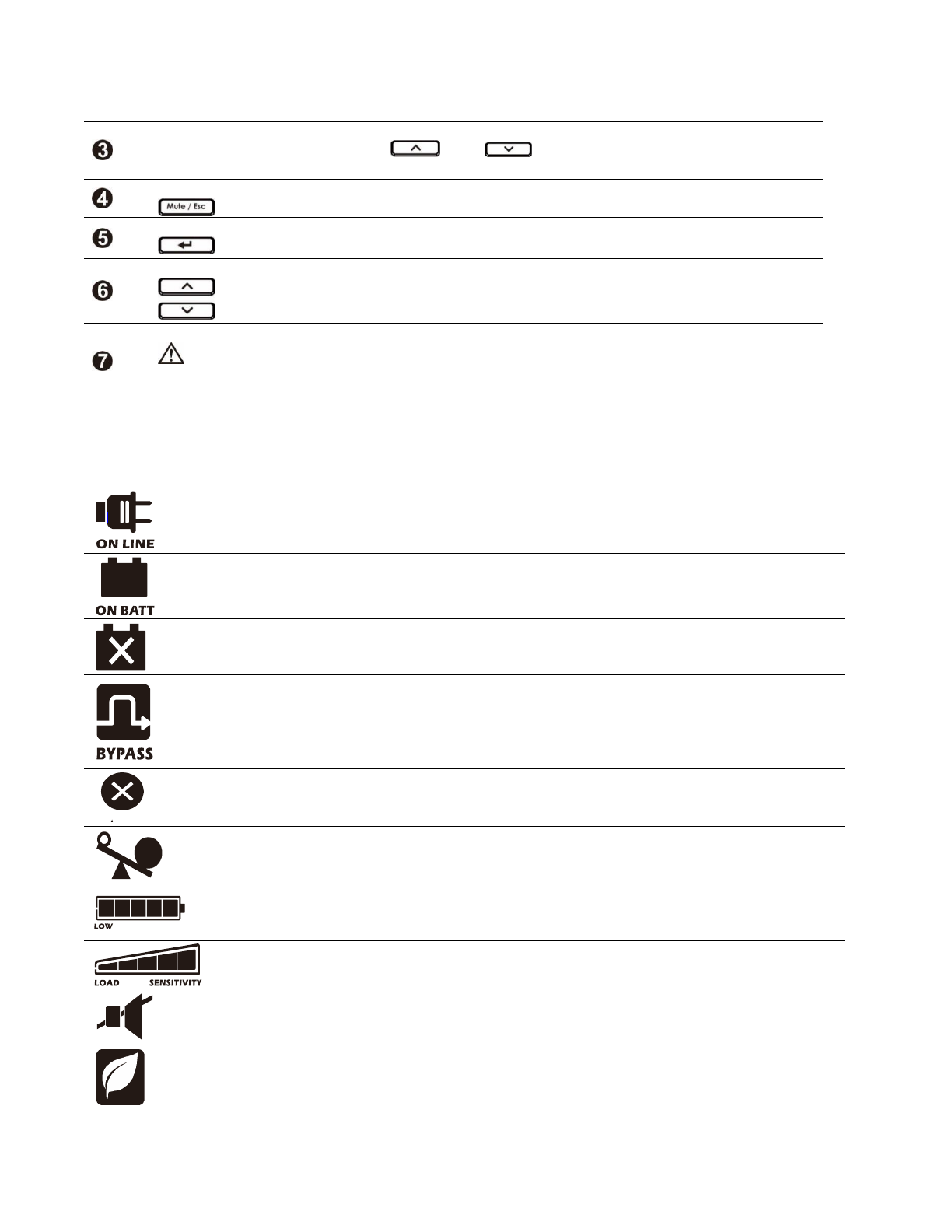

LCD Display Icons


On Line:

The UPS is drawing utility power and  performing double conversion to supply

power to the connected equipment.

On Battery:

The UPS is supplying battery backup power to the connected equipment.

Replace Battery:

The battery is not connected securely or the battery is nearing the end of

its service life and should be replaced.

Bypass

: The UPS is in bypass mode, sending utility power directly to connected equipment.

Bypass mode operation is the result of  an internal UPS event or an overload condition.
Battery operation is not available while the UPS is in bypass mode. See  “Alarms and
Notifications” on page 11 in this manual. This icon in combination with Green Mode icon,
indicates that the UPS is in green  mode operation.

ALARM

System Alarms:

An internal fault is detected. See “Alarms and Notifications” on page 11

in this manual.

Overload:

The equipment connected to the UPS is drawing  more power than rated.

Battery Charge:

The battery charge level is indicated by the number of bar sections

illuminated. When all five blocks are illuminated,  the battery is fully charged. Each bar
represents approximately 20% of the battery charge capacity.

Load Level:

The load percentage is indicated by the number of load bar sections

illuminated. Each bar represents approximately 20%   of the maximum load capacity.

Mute:

An illuminated line through the icon indicates that the  audible alarm is disabled.

Green Mode

: An illuminated icon indicates that the unit is  working in Green mode. The

connected equipment is receiving the  utility input directly as long as the input voltage and
frequency are within the configured limits.
