5 ЗВ’ЯЗОК
ДБЖ має кілька комунікаційних портів: RS232, EPO, SNMP-карта, USB, сухий контакт,
RS485.
ПРИМІТКА:
Одночасно можна використовувати тільки одну плату розширення SNMP,
сухий контакт і RS485. Тільки один із RS232 і USB доступний одночасно.
Підключіть ДБЖ і обладнання для моніторингу (комп’ютер) за допомогою
стандартного порту RS232 (стандартна конфігурація) і стандартного порту USB
(додаткова конфігурація), щоб встановити зв’язок з одним блоком.
•
Під’єднайте кабель RS232 (або USB) до послідовного порту комп’ютера (або
порту USB)
•
Підключіть кабель RS232 (або USB) до послідовного порту ДБЖ (або порту USB)

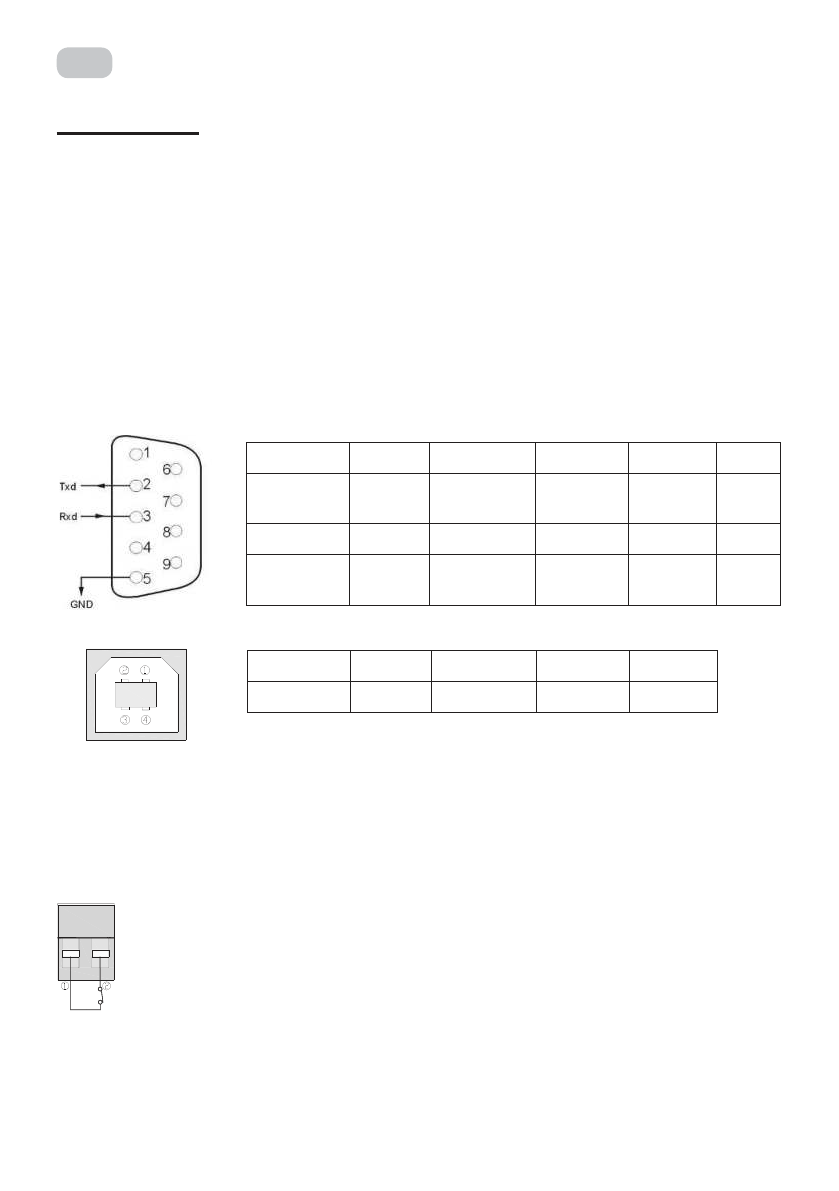

5.1 Порт RS232 і порт USB
Пін
1
2
3
4
5
Позначення
порож-
ній
надсилання
отримання
порожній
GND
Пін
6
7
8
9
Позначення
порож-
ній
порожній
порожній
порожній
Пін
1
2
3
4
Позначення
+5 Вт
Дата+
Дата-
GND
Порт USB (додатково)
5.2 Порт ЕРО
Функція аварійного вимкнення живлення (EPO) негайно відключає все підключене облад-
нання від мережі. Віддалений EPO розташований на задній панелі ДБЖ із зеленими клемами,
як показано на Мал. 1-2. Якщо порт замкнутий, функція EPO активується і ДБЖ вимкнеться.
ПРИМІТКА
. Системне EPO за замовчуванням не працює. Якщо ви хочете використовувати
цю функцію, потрібно налаштувати функцію програмного забезпечення моніторингу.
У нормальному режимі роботи контакт
①
і контакт
②
розімкнені. У разі надзви-
чайні ситуації з’єднайте контакти.
5.3 Плата розширення (додатково)
ДБЖ має один слот розширення для карти SNMP, карти сухих контактів і карти RS485. Плати
розширення встановлюються в слоти на задній панелі ДБЖ, для цього не потрібно вимикати
ДБЖ. Процедура встановлення плат:
Характеристики
