Husqvarna 128R 9527157-67 - Инструкция по эксплуатации

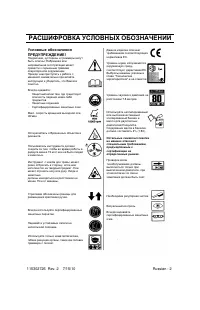

Страница 2 - РАСШИФРОВКА

115302726 Rev. 2 7/15/10 Russian - 2 РАСШИФРОВКА УСЛОВНЫХ ОБОЗНАЧЕНИЙ Данное изделие отвечает требованиям соответствующих нормативов ЕС . Уровень шума , излучаемого в окружающую среду , соответствует директивам ЕС . Выбросы машины указаны в главе " Технические характеристики " и на этикетке ...

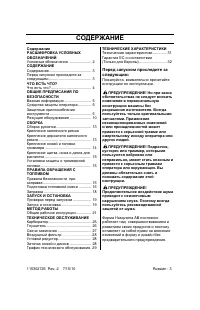

Страница 3 - СОДЕРЖАНИЕ; Перед

115302726 Rev. 2 7/15/10 Russian - 3 СОДЕРЖАНИЕ Содержание РАСШИФРОВКА УСЛОВНЫХ ОБОЗНАЧЕНИЙ Условные обозначения ..................... 2 СОДЕРЖАНИЕ Содержание ......................................... 3 Перед запуском проследите за следующим : ......................................... 3 ЧТО ЕСТЬ ЧТО...

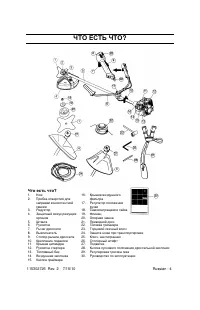

Страница 4 - ЧТО; Что

115302726 Rev. 2 7/15/10 Russian - 4 ЧТО ЕСТЬ ЧТО ? Что есть что ? 1. Нож 2. Пробка отверстия для заправки консистентной смазки 3. Редуктор 4. Защитный кожух режущих органов 5. Штанга 6. Рукоятка 7. Рычаг дросселя 8. Выключатель 9. Стопор рычага дросселя 10. Крепление подвески 11. Крышка цилиндра 12...

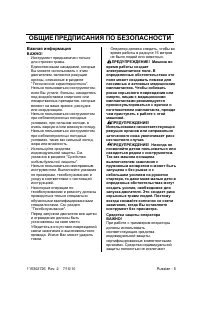

Страница 5 - ОБЩИЕ; Важная

115302726 Rev. 2 7/15/10 Russian - 5 ОБЩИЕ ПРЕДПИСАНИЯ ПО БЕЗОПАСНОСТИ Важная информация ВАЖНО ! · Инструмент предназначен только для стрижки травы . · Единственными насадками , которые Вы можете использовать с этим двигателем , являются режущие органы , описанные в разделе " Технические характе...

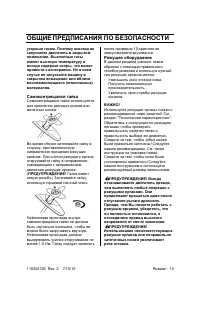

Страница 10 - Самоконтрящаяся

115302726 Rev. 2 7/15/10 Russian - 10 ОБЩИЕ ПРЕДПИСАНИЯ ПО БЕЗОПАСНОСТИ угарным газом . Поэтому никогда не запускайте двигатель в закрытом помещении . Выхлопные газы имеют высокую температуру и иногда содержат искры , что может привести к возгоранию . Ни в коем случае не запускайте машину в закрытом...

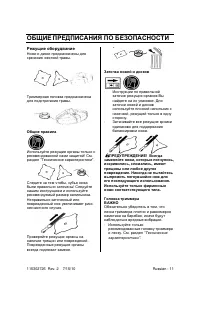

Страница 11 - Режущие

115302726 Rev. 2 7/15/10 Russian - 11 ОБЩИЕ ПРЕДПИСАНИЯ ПО БЕЗОПАСНОСТИ Режущие оборудвание Ножи и диски предназначены для срезания жесткой травы . Триммерная головка предназначена для подстригания травы . Общие правила Используйте режущие органы только с рекомендованной нами защитой ! См . раздел &...

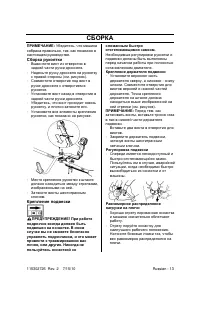

Страница 13 - СБОРКА; Сборка

115302726 Rev. 2 7/15/10 Russian - 13 СБОРКА ПРИМЕЧАНИЕ : Убедитесь , что машина собрана правильно , так , как показано в настоящем руководстве . Сборка рукоятки · Вывинтите винт из отверстия в задней части ручки дросселя . · Наденьте ручку дросселя на рукоятку с правой стороны ( см . рисунок ). · С...

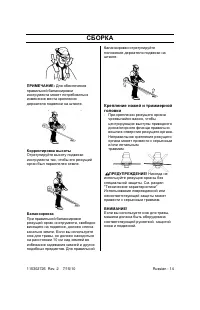

Страница 14 - Крепление

115302726 Rev. 2 7/15/10 Russian - 14 СБОРКА ПРИМЕЧАНИЕ : Для обеспечения правильной балансировки инструмента может потребоваться изменение места крепления держателя подвески на штанге . Корректировка высоты Отрегулируйте высоту подвески инструмента так , чтобы его режущий орган был параллелен земле...

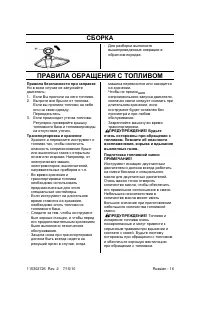

Страница 16 - ПРАВИЛА

115302726 Rev. 2 7/15/10 Russian - 16 СБОРКА · Для разборки выполните вышеприведенные операции в обратном порядке . ПРАВИЛА ОБРАЩЕНИЯ С ТОПЛИВОМ Правила безопасности при заправке Ни в коем случае не запускайте двигатель : 1. Если Вы пролили на него топливо . 2. Вытрите все брызги от топлива . Если в...

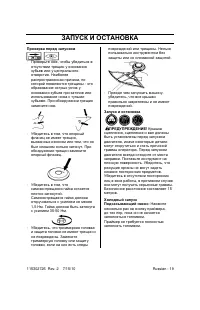

Страница 19 - ЗАПУСК

115302726 Rev. 2 7/15/10 Russian - 19 ЗАПУСК И ОСТАНОВКА Проверка перед запуском · Проверьте нож , чтобы убедиться в отсутствии трещин у основания зубьев или у центрального отверстия . Наиболее распространенная причина , по которой появляются трещины - это образование острых углов у основания зубьев...

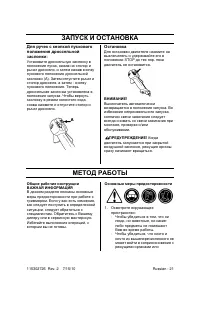

Страница 21 - МЕТОД

115302726 Rev. 2 7/15/10 Russian - 21 ЗАПУСК И ОСТАНОВКА Для ручек с кнопкой пускового положения дроссельной заслонки : Установите дроссельную заслонку в положение пуска , нажав на стопор и рычаг дросселя , и затем нажав кнопку пускового положения дроссельной заслонки (A). Затем отпустите рычаг и ст...

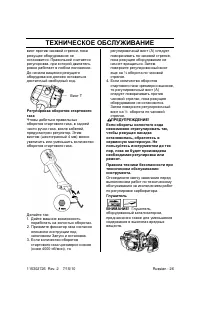

Страница 26 - ТЕХНИЧЕСКОЕ

115302726 Rev. 2 7/15/10 Russian - 26 ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ винт против часовой стрелки , пока режущее оборудование не остановится . Правильной считается регулировка , при которой двигатель ровно работает в любом положении . До начала ващения режущего оборудования должен оставаться достаточый сво...

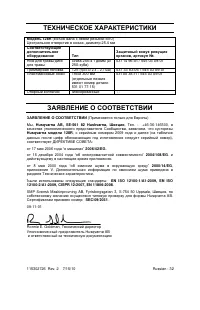

Страница 32 - ЗАЯВЛЕНИЕ

115302726 Rev. 2 7/15/10 Russian - 32 ТЕХНИЧЕСКОЕ ХАРАКТЕРИСТИКИ Модель 128R ( кончик вала с левой резьбой M10) Центральное отверстие в ножах , диаметр 25,4 мм Соответствующее дополнительное оборудование Тип Защитаный кожу x режущих органов , артикул № . Нож для травы / диск для травы Grass 255-4 1 ...
