11

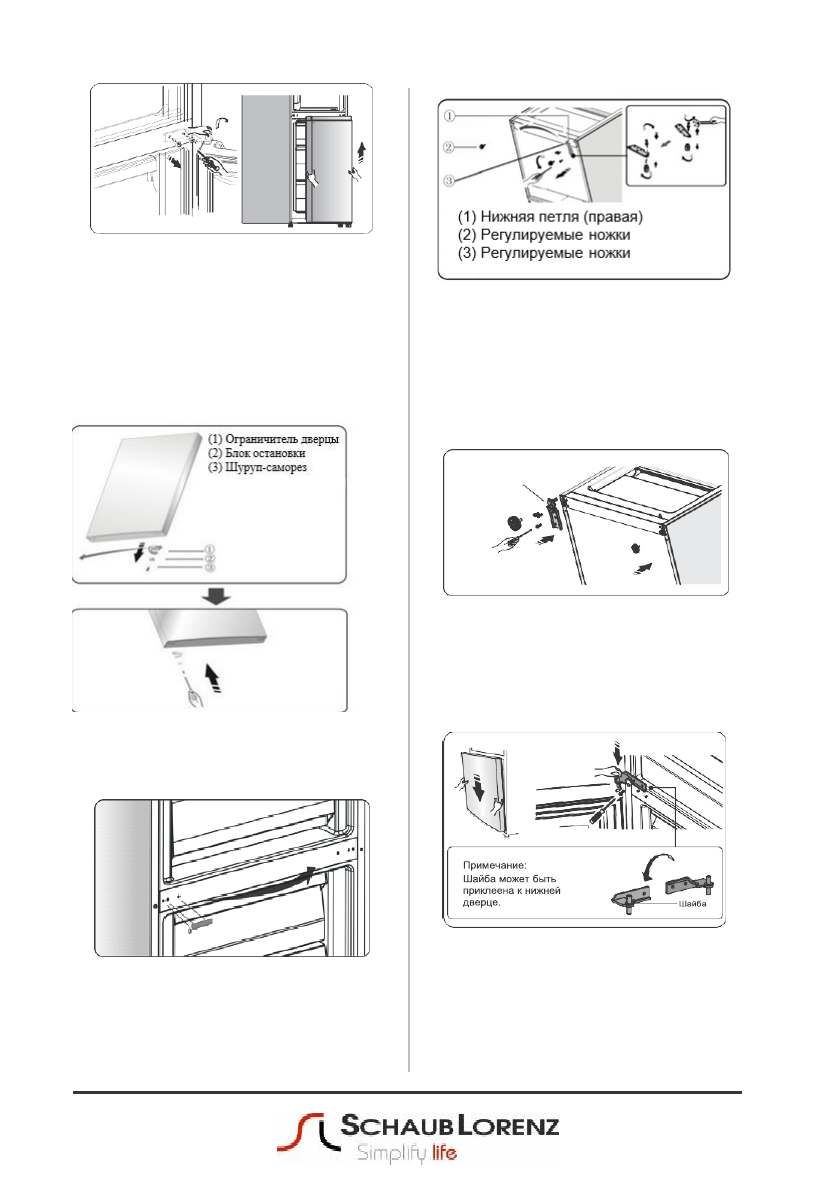

9.

Поместите  нижнюю  дверцу  на

гладкую  поверхность  панелью  вверх.
Выкрутите  шуруп

③

и  снимите  часть

②

и  часть

①

,

далее  установите  левый

ограничитель  дверцы  (из  пластикового
пакета)  и  часть

②

  (

блок  остановки)  на

левую  сторону  с  помощью  шурупа

③

.

Сохраните  часть

①

вместе  с  прибором

для дальнейшего использования.

10.

П ереустан овите  крышки  (загл ушки)

отверстий  для  ш урупов  на  полот не  с
левой  стороны  на  прав ую  (показан о  на
рисун ке вверху справа).

11.

Наклоните

холодильник

назад,

снимите часть

②

.

12.

Снимите деталь

③

со штифта нижней

петли, извлеките штифт, поставьте его на
другую  сторону,  затяните  на  месте,  а
затем установите на штифт деталь

③

.

13.

Установите  детали,  удалѐнные  на  этапе

11,  таким  образом,  Вы  переставите  деталь

①

налево, а деталь

②

направо.

14.

Вставьте  нижнюю  дверцу  в  штифт

нижней  петли  и  придержите  ее  в  этом
положении.  Поверните  среднюю  петлю  на
180°,  переставьте  шайбу  на  оси  на  нижнюю
сторону,  отрегулируйте  среднюю  петлю  в
нужное

положение

и

установите

ее,

зафиксировав  нижнюю  дверь  на  своем

месте.

15.

Установите  верхнюю  дверь  в  нужное

положение,  затем  зафиксируйте  деталь

②

винтами

①

.  Перед  установкой  детали

②

,

проденьте  разъем

③

через  петлю

②

,

как

указано

в

шаге

3.

При

установке

придерживайте верхнюю дверцу руками.

Нижняя петля (левая)
