эксплуатация _29

02

ЭКСПЛУАТАЦИЯ

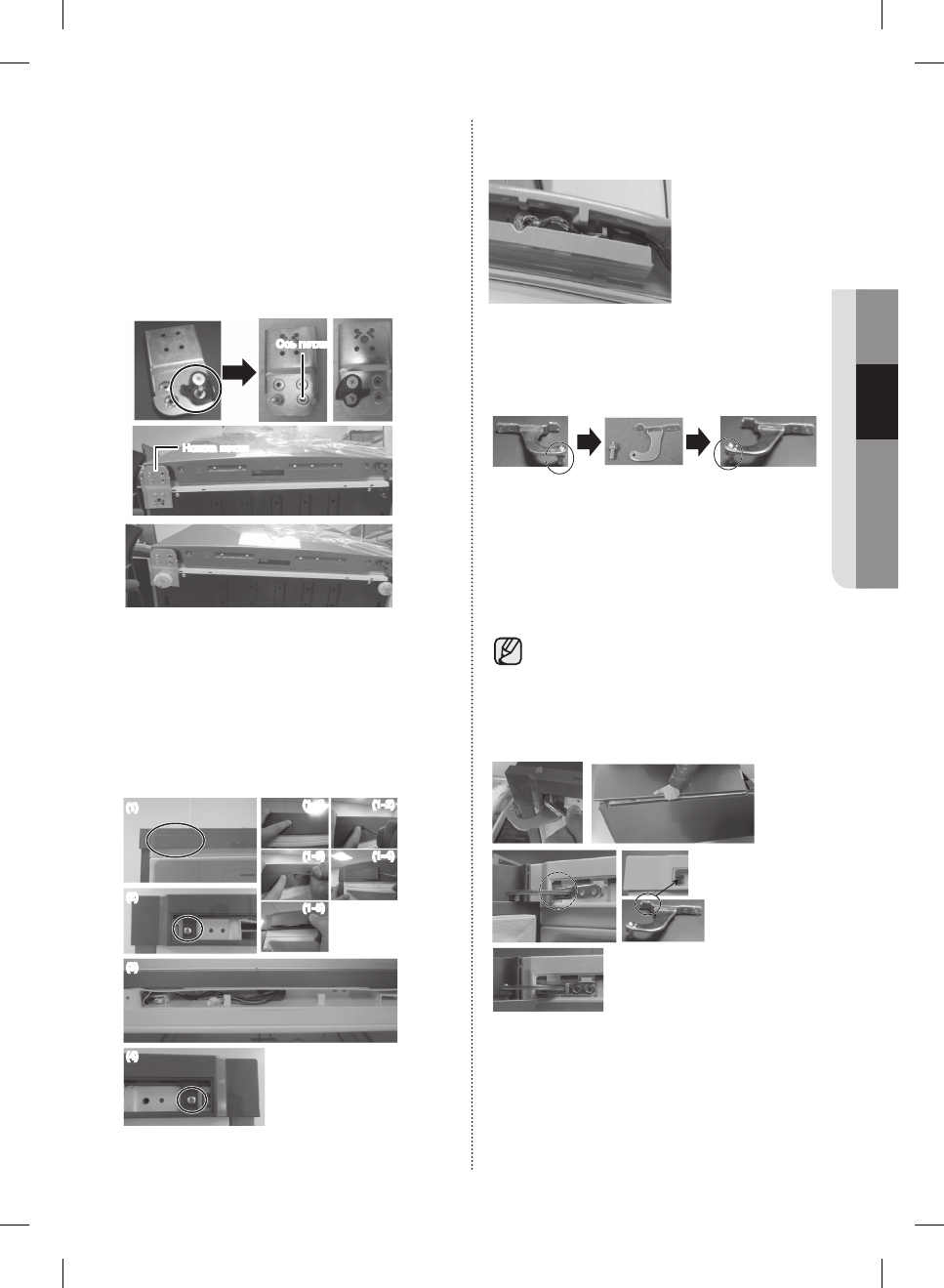

15. Измените положение нижней петли и ножки.

(Справа -> налево)
Подсоедините нижнюю петлю после
закрепления дверцы холодильника на
средней петле.

•  Снимите направляющую механизма

автоматического закрывания и ось петли.

•  Установите ось петли и направляющую

механизма автоматического закрывания,
как показано на рисунке.

Ножка петли

Ось петли

16. Снимите заглушку с панели на крышке, как

показано на рисунке (1). Выкрутите винт и
снимите панель с крышки (2), проложите
провода на дверце холодильника (3) в
противоположном направлении (только для
моделей с дисплеем на двери).
Закрепите панель управления на крышке с
помощью винта, как показано на рисунке (4).

(2)

(1)

(3)

(4)

(1-1)

(1-2)

(1-3)

(1-4)

(1-5)

17. Проложите провода на дверце в

противоположном направлении, как
показано на рисунке.

18. Чтобы отсоединить ось верхней петли,

воспользуйтесь 11-мм гаечным ключом.
Переверните верхнюю петлю и снова
зафиксируйте ось верхней петли на месте.


     18-1.  С помощью ключа на 11 мм

отсоедините гайку и ось верхней
петли. Переверните верхнюю петлю и
установите ось с гайкой на место.
(Только для моделей RB33N*, RB34N*,
RL33N*.)

Затяните ось (и гайку) до предела с
помощью гаечного ключа.

19. Вставьте верхнюю петлю, чтобы немного

увеличить отверстие, а затем, вынув верхнюю
петлю, установите дверцу холодильника.

Этапы установки

1.  Установите верхнюю петлю на дверце

холодильника.

2.  Установите среднюю петлю на дверце

холодильника.

3.  Вставьте верхнюю петлю в корпус.
4.  Закрутите винт.
