Контейнеры и подвесной лоток извлечены и Вы

можете их очистить. (см. 8.6.4 Очистка оснащения)

Извлечение выдвижной панели
Убедитесь, что выполнены следующие условия:

q

Контейнеры извлечены. (см. 7.2.1.1 Извлечение контей‐

неров)

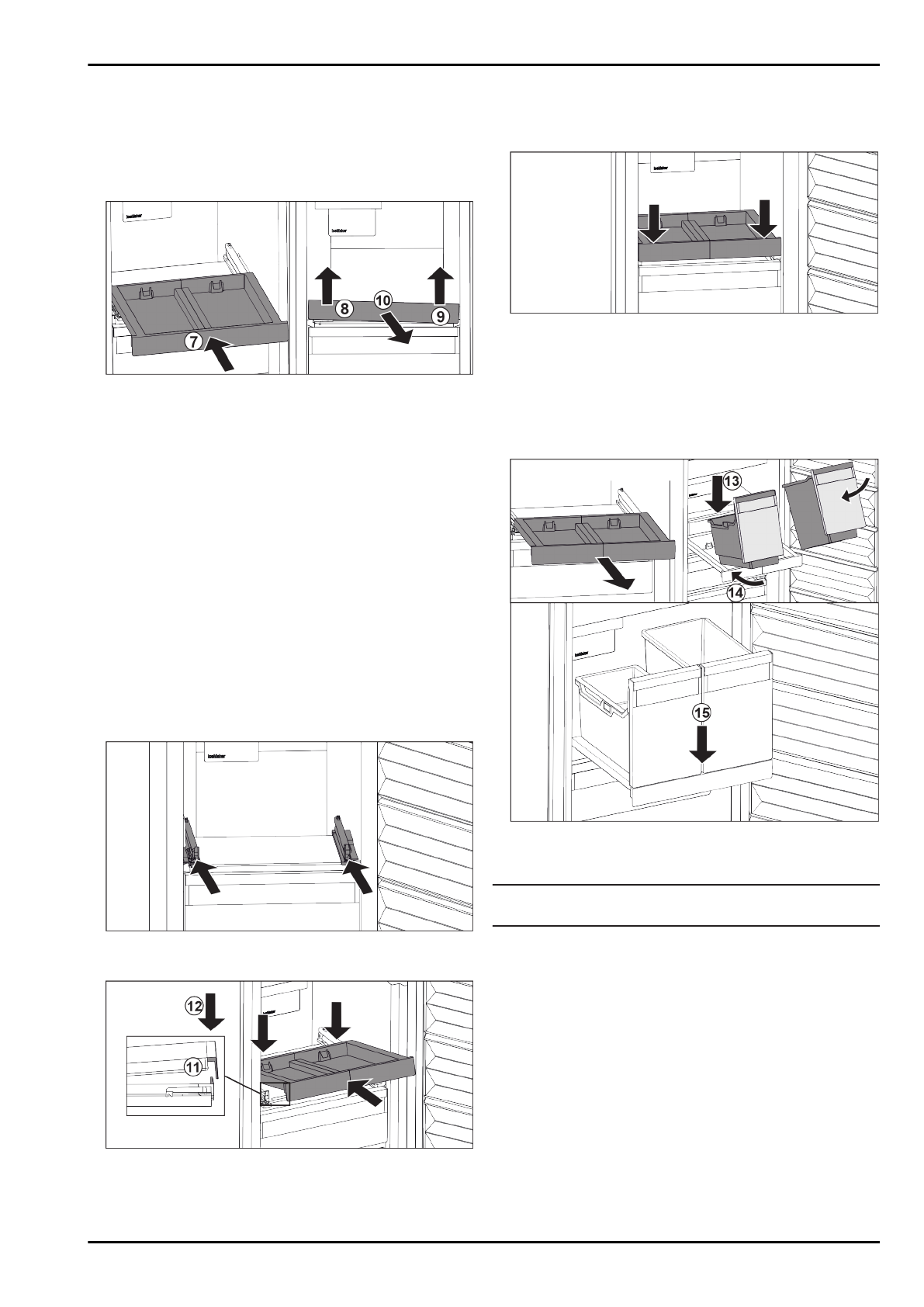

Fig. 24

u

Вставьте выдвижную панель. Fig. 24 (7)

u

Приподнимите выдвижную панель спереди слева.

Fig. 24 (8)

u

Приподнимите выдвижную панель спереди справа.

Fig. 24 (9)

w

Выдвижная панель освобождена спереди из

крепления.

u

Извлеките выдвижную панель движением вперед.

Fig. 24 (10)

w

Выдвижная панель извлечена и Вы можете ее

очистить. (см. 8.6.4 Очистка оснащения)

Извлечение стеклянной пластины под выдвижной

панелью
(см. 7.3 Стеклянные пластины*)

7.2.2  Вставка выдвижной панели с IceTower

Вставка стеклянной пластины под выдвижной панелью
(см. 7.3 Стеклянные пластины*)
Вставка выдвижной панели

Fig. 25

u

Вставьте направляющие.

Fig. 26

u

Наклоняя вниз, установите выдвижную панель за пере‐

днюю накладку.

u

Вставьте, наклоняя вниз. Обратите внимание на то,

чтобы на обеих сторонах упор был за накладкой.

Fig. 26 (11)

u

Снимите выдвижную панель спереди. Fig. 26 (12)

Fig. 27

u

Нажмите на выдвижную панель спереди вниз.

w

Выдвижная панель со щелчком зафиксируется.

Установка контейнеров
Убедитесь, что выполнены следующие условия:

q

Выдвижная панель вставлена. (см. 7.2.2.2 Вставка

выдвижной панели)

Fig. 28

u

Выдвиньте выдвижную панель.

u

Держите выдвижную панель одной рукой.

Указание

Форма контейнеров не позволяет их перепутать.

u

Наклоняя вниз, установите контейнеры на выдвижную

панель. Fig. 28 (13)

u

Вставьте контейнеры, наклоняя вниз, назад. Fig. 28 (14)

u

Снимите контейнеры спереди. Fig. 28 (15)

Оснащение

16

* Наличие в зависимости от модели и комплектации
