7.1.2  Верхний откидной выдвижной ящик*

Когда Вы вытащите верхний выдвижной ящик, он наклон‐

яется вперед. Это дает Вам лучший обзор выдвижного

ящика. Функция зависит от высоты устройства.
Извлечение выдвижного ящика

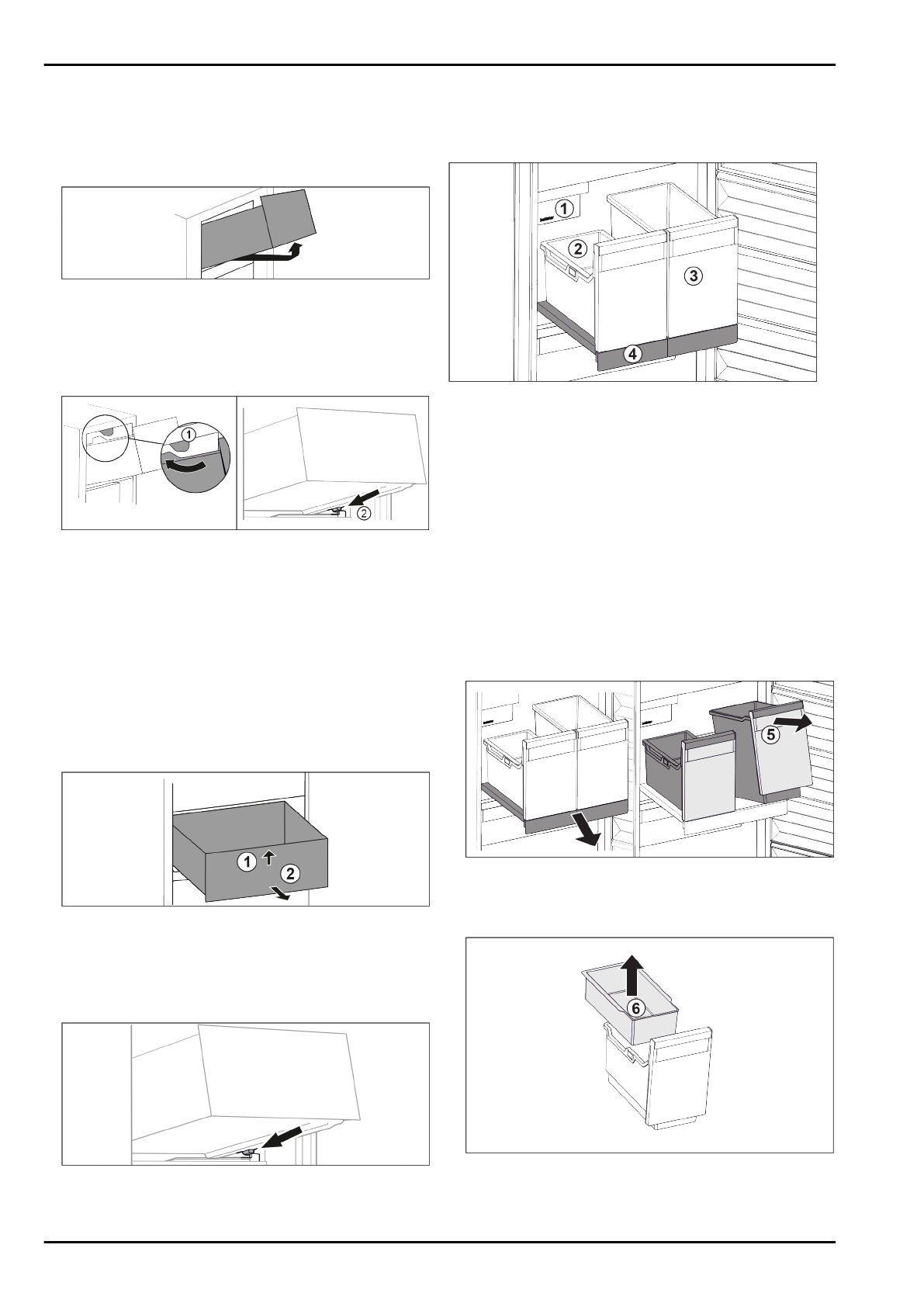

Fig. 17

u

Вытяните выдвижной ящик до упора.

u

Приподнимите выдвижной ящик спереди.

u

Приподнимите выдвижной ящик снизу.

u

Извлеките выдвижной ящик движением вперед.

Вставка выдвижного ящика

Fig. 18

u

Обведите выдвижной ящик вокруг верхнего стопора.

Fig. 18 (1)

u

Наклоняя вниз, установите выдвижной ящик за

нижние стопоры на контейнерное ребро. Fig. 18 (2)

u

Опустите выдвижной ящик.

u

Вставьте движением назад.

7.1.3  Выдвижной ящик на контейнерном

ребре*

Выдвижной ящик движется прямо по контейнерному

ребру. Направляющих нет.
Извлечение выдвижного ящика

Fig. 19

u

Вытяните выдвижной ящик до упора.

u

Приподнимите выдвижной ящик спереди. Fig. 19 (1)

u

Извлеките выдвижной ящик движением вперед.

Fig. 19 (2)

Вставка выдвижного ящика

Fig. 20

u

Наклоняя вниз, установите выдвижной ящик за

стопоры на контейнерное ребро. (см. Fig. 1996)

u

Опустите выдвижной ящик.

u

Вставьте выдвижной ящик движением назад.

7.2  Выдвижная панель с IceTower*

Fig. 21 Выдвижная панель с IceTower

(1) IceMaker

(3) Контейнеры для пиццы,

алкогольных напитков

(2) Подвесной лоток для

кубиков льда

(4) Выдвижная панель

На выдвижной панели находятся два высоких контейнера

(IceTower). В контейнере Fig. 21 (2) собираются и хранятся

кубики льда из IceMaker. Контейнер Fig. 21 (3) подходит

для хранения высоких продуктов, таких, как пицца или

алкогольные напитки.
Выдвижная панель с IceTower монтирована на одной

стеклянной панели посредством выдвижных направ‐

ляющих. Вы можете разобрать выдвижную панель для

очистки.

7.2.1  Разборка выдвижной панели с IceTower

Извлечение контейнеров

Fig. 22

u

Выдвиньте выдвижную панель.

u

Приподнимите контейнеры Fig. 22 (5) спереди.

u

Извлеките контейнеры.

Fig. 23

u

Извлеките Fig. 23 (6) подвесной лоток.

u

Если в подвесном лотке есть кубики льда: Опорожните

подвесной лоток.

Оснащение

* Наличие в зависимости от модели и комплектации
