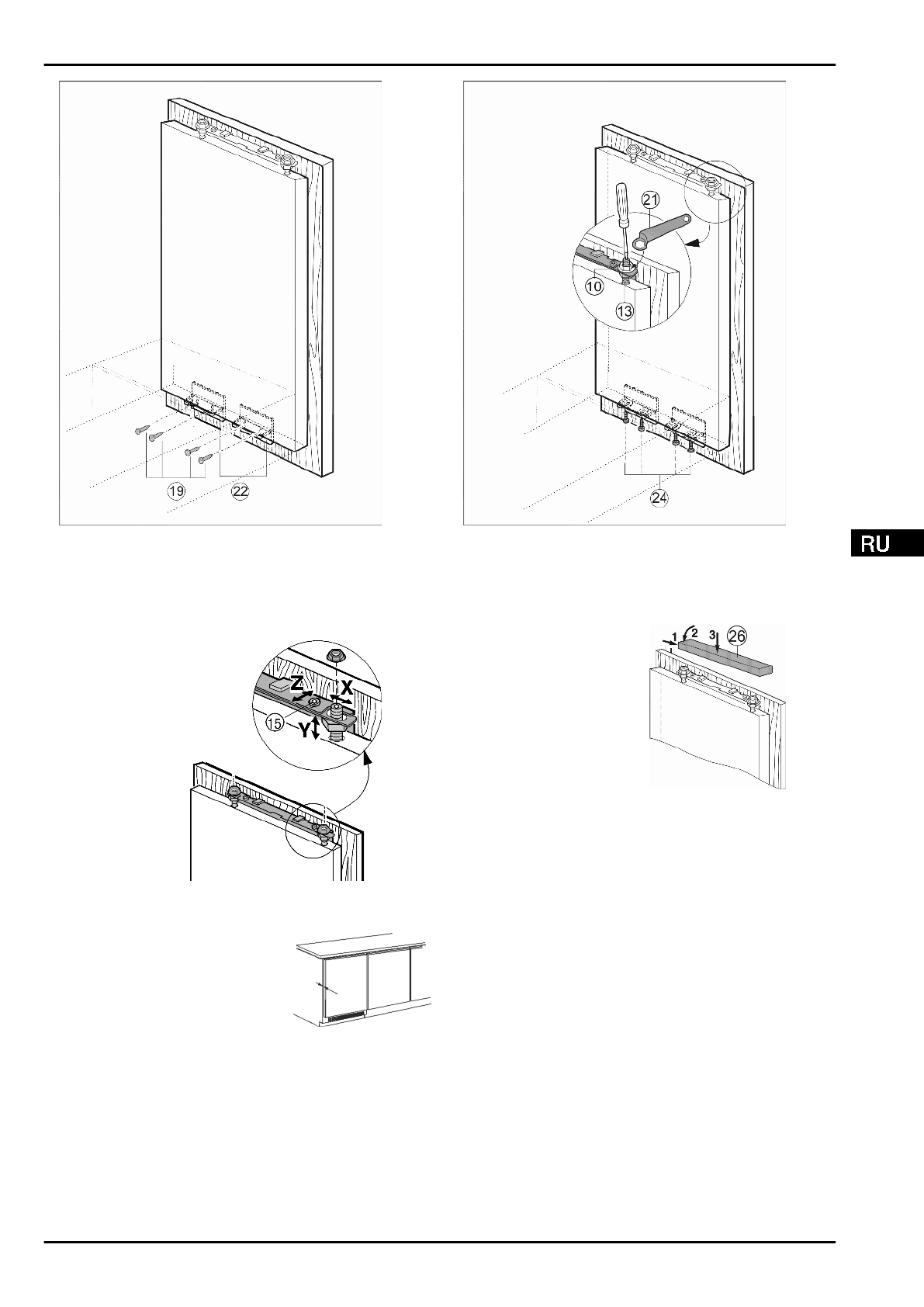

Fig. 16

u

Прикрутите мебельную дверь к двери устройства.

u

Просверлите в мебельной дверце крепежные отверстия

(возможно  для  этого  понадобится  сначала  наметить

отверстие шилом).

u

Скрепите  вместе  дверцу  устройства  и  мебельную

дверцу  винтами

  Fig.  16  (19)  при  помощи  крепежного

уголка

 Fig. 16 (22).

Fig. 17

u

Выставьте  мебельную  дверцу  по  глубине  Z:  ослабьте

сверху винты

 Fig. 17 (15), снизу винты Fig. 18 (24), затем

сдвиньте дверь.

u

Не допускайте упора в утолщения

и  уплотнения  -  это  важно  для

нормального функционирования!

u

Установите  между  мебельной

дверцей и корпусом мебели зазор

около 2 мм.

Fig. 18

u

Проверьте посадку дверцы и при необходимости отрегу-

лируйте.

u

Затяните все винты.

u

Затяните  контргайки

  Fig.  18  (10)кольцевым  гаечным

ключом

  Fig.  18  (21),  при  этом  регулировочные  болты

Fig. 18 (13) удерживайте от проворачивания отверткой.

u

Установите  и  защелкните

верхнюю

крышку

Fig. 19 (26).

Fig. 19

Проверьте  следующие  позиции,  чтобы  убедиться,  что

устройство  установлено  правильно.  В  противном  случае

это  может  привести  к  обледенению,  образованию  конден-

сата и нарушениям функционирования:

w

Дверца должна правильно закрываться

w

Мебельная  дверца  не  должна  прилегать  к  корпусу

мебели

4.4 Регулировка прилегания уплот-

нения двери

В  зависимости  от  веса  мебельной  двери  может  потребо-

ваться регулировка двери устройства.
После  монтажа  мебельной  двери  проследите  за  полным

прилеганием уплотнения двери к корпусу устройства.

Ввод в работу

* Наличие в зависимости от модели и комплектации

9
