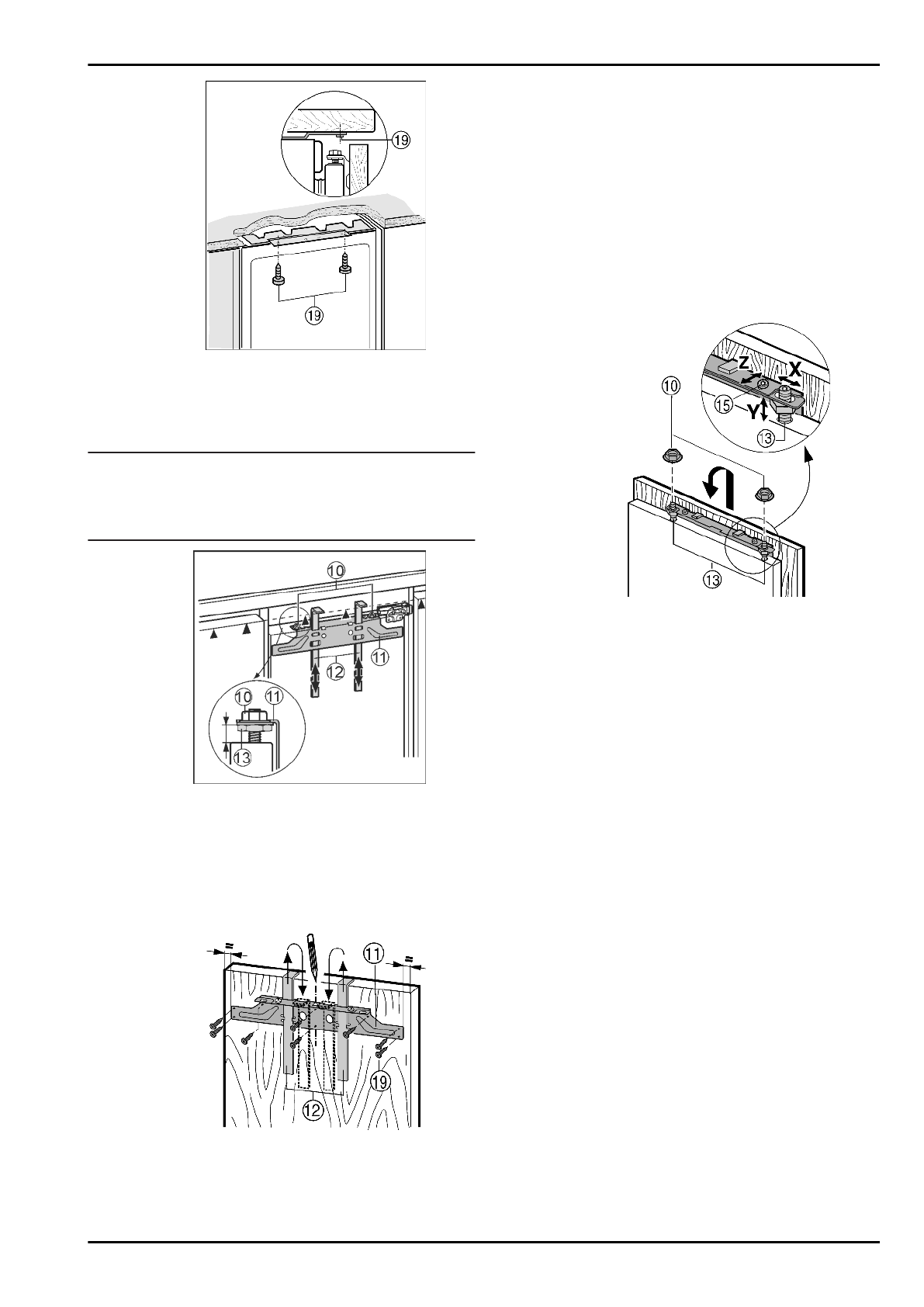

Fig. 12

u

Прикрутите сверху с помощью длинных винтов для ДСП

Fig. 12 (19).

4.3.2 Монтаж мебельной двери

u

Смонтируйте ручку на мебельной двери.

Указание

Чтобы  обеспечить  равномерное  вытягивание  выдвижных

ёмкостей:

u

Всегда  монтируйте  мебельную  ручку  по  центру

мебельной двери.

Fig. 13

u

Проверьте

предварительную

установку

8

мм.

(Расстояние  между  дверцей  устройства  и  нижней

кромкой поперечины)

u

Монтажные приспособления

 Fig. 13 (12) сдвиньте вверх

на  высоту  мебельной  дверцы.  Нижняя  упорная  кромка

▲  монтажного  приспособления  =  верхней  кромке

подлежащей установке мебельной дверцы.

u

Открутите  крепежную  поперечину

  Fig.  13  (11)  с

помощью контргаек

 Fig. 13 (10).

Fig. 14

u

Навесьте  крепежную  поперечину

  Fig.  14  (11)  с  монтаж-

ными  вспомогательными  элементами

  Fig.  14  (12)  на

внутреннюю сторону мебельной дверцы.

u

Выравнивание  крепежной  поперечины

  Fig.  14  (11)  по

центру:  начертите  короткую  центральную  линию  на

мебельной  дверце,  совместите  с  ней  острие  стрелки

поперечины.

w

Расстояния  до  наружных  кромок  справа  и  слева

должны быть одинаковыми.

Для дверей из ДСП:

u

Прикрутите  крепежную  поперечину

  Fig.  14  (11)  по

меньшей мере 6 винтами

 Fig. 14 (19).

Для ячеистых дверей:

u

Прикрутите  крепежную  поперечину

  Fig.  14  (11)  4

винтами

Fig. 14 (19) по краю.

u

Вытяните вверх монтажные приспособления

 Fig. 14 (12)

и,  развернув,  вставьте  их  в  расположенные  рядом

приемные отверстия.

Fig. 15

u

Навесьте  мебельную  дверцу  на  регулировочные  болты

Fig.  15  (13)  и  контргайки  Fig.  15  (10)  накрутите  на  регу-

лировочные болты, не затягивая.

u

Закройте дверцу.

u

Проверьте  расстояние  от  дверцы  устройства  до

мебельных дверец, расположенных рядом.

u

Выравнивание  бокового  положения  мебельной  дверцы:

Сдвиньте мебельную дверцу в направлении X.

u

Выравнивание  мебельной  двери  по  высоте  Y  и  боко-

вому  наклону:  с  помощью  отвертки  установите  поло-

жение регулировочными болтами

 Fig. 15 (13).

w

Мебельная  дверца  установлена  заподлицо  и  в  одну

линию  с  расположенными  рядом  лицевыми  поверхно-

стями мебели.

u

Затяните контргайки

 Fig. 15 (10).
