u

Полностью  выкрутите  установочный  винт

  Fig.  13  (60)  и

вкрутите  на  противоположной  стороне  на  нижнем

опорном  кронштейне,  чтобы  он  был  заподлицо  с  этим

кронштейном.

u

Открутите  опорную  деталь

  Fig.  13  (48)  и  снова  прикру-

тите

 Fig. 13 (49) внутри с поворотом на 180°.

u

Переставьте пробку

 Fig. 13 (41) в свободное отверстие.

u

Осторожно  снимите  и  переставьте  на  противопо-

ложную сторону крышку со стороны ручки

 Fig. 13 (47).

u

Снова  прикрутите  опорный  кронштейн

  Fig.  13  (45)  на

новой  стороне  шарнира  (с  моментом  4  Нм).  При  необ-

ходимости используйте аккумуляторный шуруповерт.

u

Вновь  закрутите  опорный  винт

  Fig.  13  (42)  в  комплекте

с шайбой и регулируемой опорой.

u

Затяните установочный винт

 Fig. 13 (60).

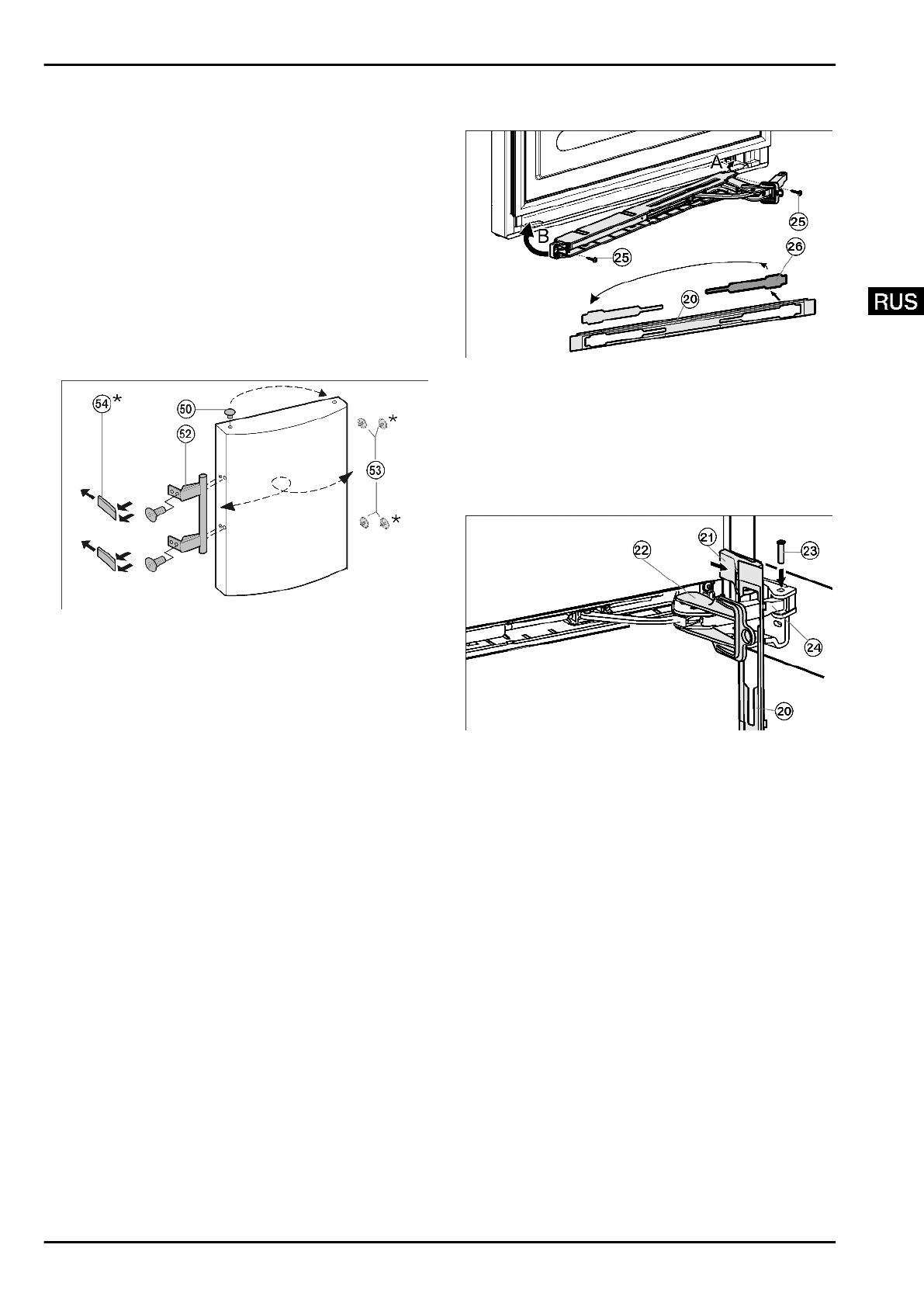

4.3.9 Перестановка ручек

Соответственно на верхней и нижней дверце:

Fig. 14

u

Извлеките пробку

 Fig. 14 (50) из опорной втулки дверцы

и переставьте.

u

Снимите  и  переставьте  на  противоположную  сторону

дверную  ручку

  Fig.  14  (52),  пробку  Fig.  14  (53)  и

прижимные пластины*

 Fig. 14 (54).

u

При  установке  прижимных  пластин  на  противопо-

ложной стороне следите за правильной фиксацией.*

4.3.10 Монтаж нижней двери

u

Установите  дверцу  сверху  на  нижний  опорный  палец

Fig. 13 (42).

u

Закройте дверцу.

u

Снова наденьте пластмассовый колпачок

 Fig. 11 (33) на

средний опорный кронштейн

 Fig. 11 (31).

u

Вставьте  средний  опорный  палец

  Fig.  11  (32)  на  новой

стороне  шарнира  через  средний  опорный  кронштейн

Fig. 11 (31) в нижнюю дверцу.

u

Установите  шайбу

  Fig.  11  (34)  на  средний  опорный

палец

 Fig. 11 (32).

4.3.11 Монтаж нижнего амортизатора

закрывания двери

Fig. 15

u

Освободите крышку

 Fig. 15 (26) из накладки Fig. 15 (20)

и снова установите её на другой стороне.

u

Зацепите (А) и поверните (В) узел амортизатора закры-

вания дверцы шарниром в сторону шарнира.

w

Отверстия  с  левой  и  правой  стороны  должны  нахо-

диться точно друг над другом.

u

Прикрутите  (2  шт.  Torx®  15)

  Fig.  15  (25)узел  амортиза-

тора закрывания дверцы.

Fig. 16

u

Навесьте  накладку

  Fig.  16  (20)  на  амортизационную

скобу таким образом, чтобы передние защелки показы-

вали  вперёд,  а  передняя  сторона  была  направлена  к

устройству.

u

Притянитеамортизационную скобу

 Fig. 16 (24)к опорной

детали  и  сверху  вставьте  палец

  Fig.  16  (23)таким

образом,  чтобы  квадратная  головка  сидела  в  углу-

блении.

u

Установите и защелкните крышку

 Fig. 16 (21).

w

Обратите  внимание  на  правильность  крепления

крышки, чтобы дверца закрывалась безупречно и палец

был зафиксирован.

u

Выкрутите фиксатор

 Fig. 16 (22).

u

Защелкните накладку

 Fig. 16 (20) на дверце.

u

Закройте нижнюю дверь.

4.3.12 Монтаж верхней двери

u

Установите верхнюю дверцу на средний опорный палец

Fig. 11 (32).

u

Установите  верхний  опорный  кронштейн

  Fig.  8  (12)  на

новой стороне шарнира и защелкните в дверце.

u

Прикрутите  верхний  опорный  кронштейн  (с  усилием

4  Нм)(2  шт.  Torx®  25)

  Fig.  8  (13).  При  необходимости

проделайте  отверстия  или  используйте  аккумуля-

торную отвертку.

u

Защёлкните  крышку

  Fig.  8  (11)  и  крышку  Fig.  8  (10)  на

противоположной стороне.

u

Оставьте верхнюю дверь открытой.

Ввод в работу

9
