4.3.13 Монтаж верхнего амортизатора

закрывания двери

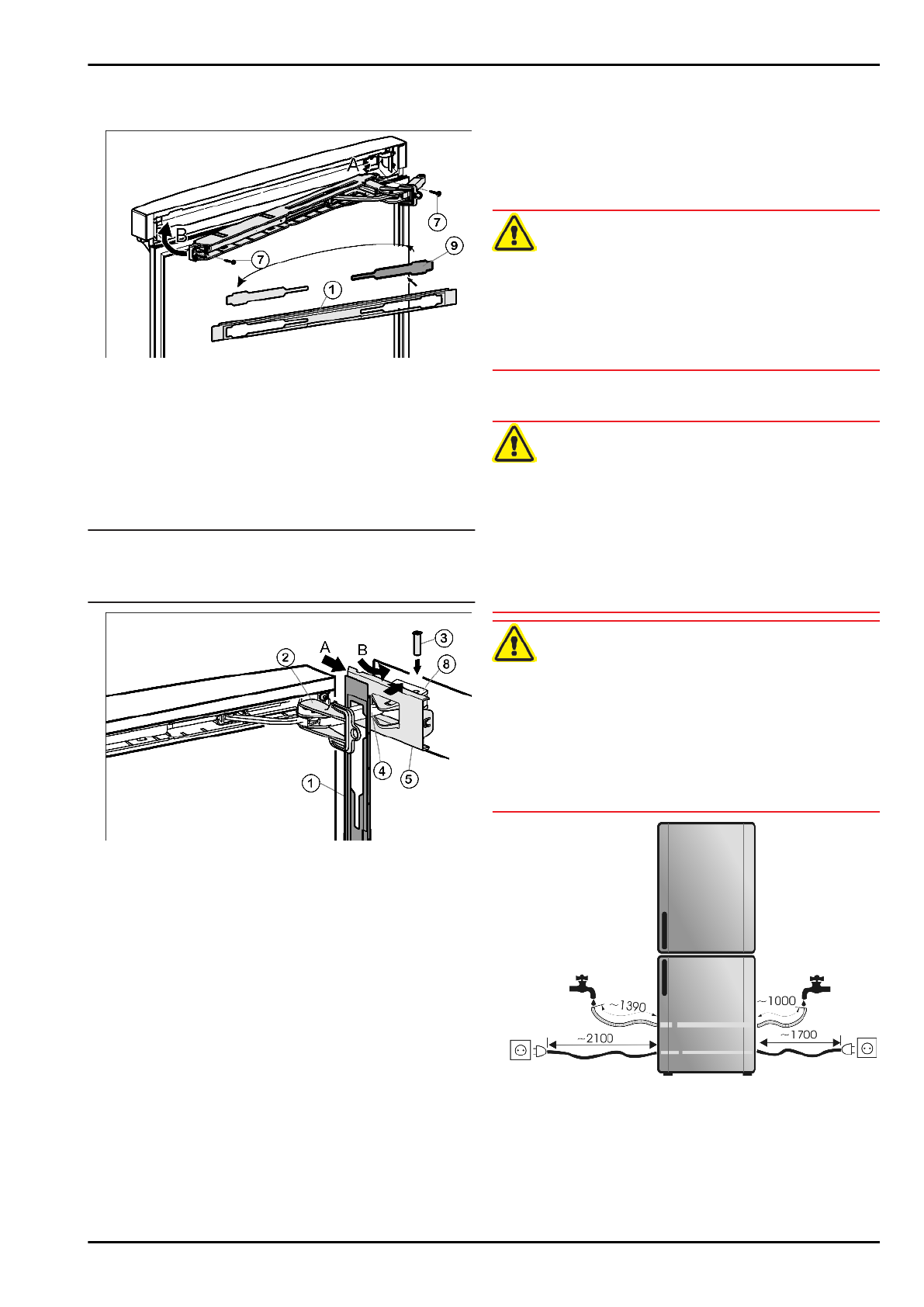

Fig. 17

u

Освободите  крышку

 Fig. 17 (9) из накладки  Fig. 17 (1) и

снова установите её на другой стороне.

u

Зацепите  (А)  и  поверните  (В)  верхний  узел  амортиза-

тора  закрывания  дверцы  шарниром  на  стороне

шарнира.

w

Отверстия  с  левой  и  правой  стороны  должны  нахо-

диться точно друг над другом.

u

Прикрутите  узел  амортизатора  закрывания  дверцы  (2

шт. Torx® 15)

 Fig. 17 (7).

Указание

u

Соблюдайте  последовательность.  Сначала  навесьте

накладку  над  амортизирующей  скобой,  после  этого

крышку.

Fig. 18

u

Навесьтенакладку

  Fig.  18  (1)  на  амортизационную

скобу

  Fig.  18  (4)  таким  образом,  чтобы  передние

защелки  показывали  во  внутрь,  а  передняя  сторона

была направлена к устройству.

u

Отодвиньте  (А)крышку

  Fig.  18  (5)  снаружи  и  поверните

(В) через опорную деталь

 Fig. 18 (8).

u

Установите  крышку

  Fig.  18  (5)  и  защелкните  ее  до

первого фиксатора.

w

После  позиционирования  амортизирующей  скобы

отверстия для пальцев расположены друг над другом.

u

Притянитеамортизационную  скобу

  Fig.  18  (4)к  опорной

детали  и  сверху  вставьте  палец

  Fig.  18  (3)таким

образом,  чтобы  квадратная  головка  сидела  в  углу-

блении.

u

Теперь  полностью  защелкните  крышку

  Fig.  18  (5)  на

опорной детали

 Fig. 18 (8).

w

Обратите  внимание  на  правильность  крепления

крышки, чтобы дверца закрывалась безупречно и палец

был зафиксирован.

u

Выкрутите фиксатор

 Fig. 18 (2).

u

Защелкните накладку

 Fig. 18 (1) на дверце.

u

Снаружи  установитекрышку

  Fig.  6  (6)  со  стороны  ручки

с поворотом на 180° и защелкните ее.

4.3.14 Выравнивание дверей

u

При  необходимости  выровняйте  дверцы  через  два

продольных  паза  в  нижнем  опорном  кронштейне

Fig.  13  (45)  и  среднем  опорном  кронштейне  Fig.  11  (31)

параллельно  корпусу  устройства.  Для  этого  выкрутите

средний  винт  на  нижнем  опорном  кронштейне

Fig. 13 (45).

ПРЕДУПРЕЖДЕНИЕ

Опасность травмы при опрокидывании двери!

Если  опорные  детали  недостаточно  хорошо  прикручены,

дверь  может  опрокинуться.  Это  может  привести  к  значи-

тельным повреждениям. Кроме того, если дверь плотно не

закрывается, устройство охлаждает неправильно.

u

Прикрутите опорные подставки 4 Нм.

u

Проверить все болты и при необходимости подтянуть.

4.4 Подключение воды

ПРЕДУПРЕЖДЕНИЕ

Опасность электрического удара!

u

Отсоедините  устройство  от  розетки,  прежде  чем

подключать его к водопроводу.

u

Перекройте  подачу  воды  до  тех  пор,  пока  не  будут

подсоединены  трубопроводы  для  подачи  воды  устрой-

ства для приготовления кубиков льда (льдогенератор).

u

Подсоединение  к  сети  для  подачи  питьевой  воды

разрешается  выполнять  только  квалифицированному

слесарю-водопроводчику.

ПРЕДУПРЕЖДЕНИЕ

Опасность отравления!

u

Качество  воды,  которое  используется  в  устройстве,

должно  соответствовать  предписанию  по  подготовке

питьевой  воды,  действующему  в  стране  использования

(напр., 98/93 ЕС).

u

IceMaker  служит  исключительно  для  приготовления

кубиков  льда  в  количестве,  необходимом  в  домашнем

хозяйстве,  и  должен  снабжаться  пригодной  для  этого

водой.

Fig. 19

- Значение  давления  воды  должно  составлять  от

0.15 МПа до 0.6 МПа (1,5 бар - 6 бар).

- Подвод  воды  к  устройству  должен  осуществляться

через  трубопровод  холодной  воды,  который  соответ-

ствует  предписаниям  по  рабочему  давлению  и  гигиени-

ческим нормам.
