Извлечение выдвижной панели
Убедитесь, что выполнены следующие условия:

q

Контейнеры извлечены. (см. 7.2.1.1 Извлечение контей-

неров)

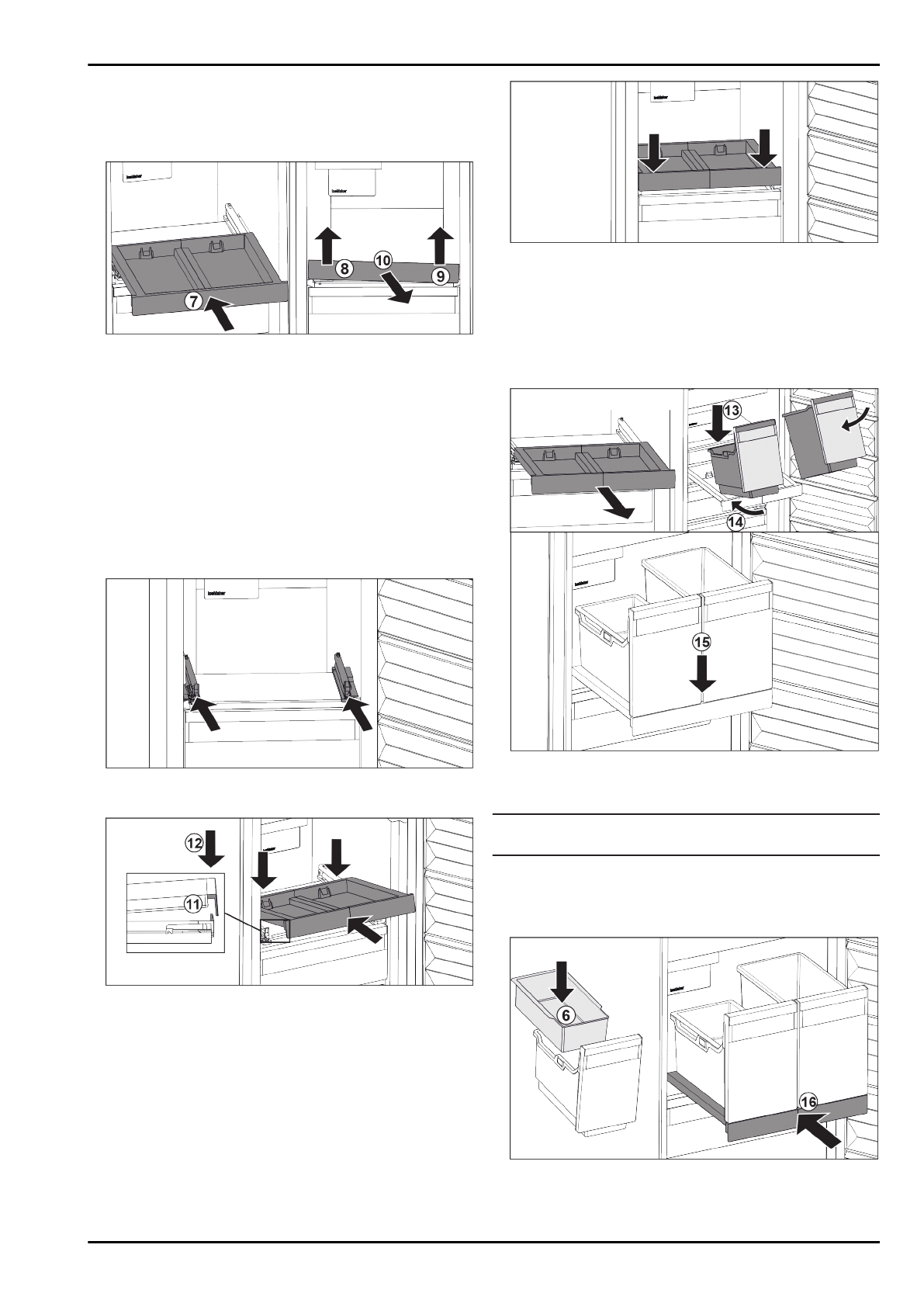

Fig. 27

u

Вставьте выдвижную панель.

Fig. 27 (7)

u

Приподнимите  выдвижную  панель  спереди  слева.

Fig. 27 (8)

u

Приподнимите  выдвижную  панель  спереди  справа.

Fig. 27 (9)

w

Выдвижная панель освобождена спереди из крепления.

u

Извлеките  выдвижную  панель  движением  вперед.

Fig. 27 (10)

w

Выдвижная панель извлечена и Вы можете ее очистить.

(см. 8.2.3 Очистка оснащения)

7.2.2  Вставка выдвижной панели с IceTower

Вставка выдвижной панели

Fig. 28

u

Вставьте направляющие.

Fig. 29

u

Наклоняя вниз, установите выдвижную панель за пере-

днюю накладку.

u

Вставьте,  наклоняя  вниз.  Обратите  внимание  на  то,

чтобы  на  обеих  сторонах  упор  был  за  накладкой.

Fig. 29 (11)

u

Снимите выдвижную панель спереди.

Fig. 29 (12)

Fig. 30

u

Нажмите на выдвижную панель спереди вниз.

w

Выдвижная панель со щелчком зафиксируется.

Установка контейнеров
Убедитесь, что выполнены следующие условия:

q

Выдвижная  панель  вставлена.  (см.  7.2.2.1  Вставка

выдвижной панели)

Fig. 31

u

Выдвиньте выдвижную панель.

u

Держите выдвижную панель одной рукой.

Указание

Форма контейнеров не позволяет их перепутать.

u

Наклоняя  вниз,  установите  контейнеры  на  выдвижную

панель.

Fig. 31 (13)

u

Вставьте контейнеры, наклоняя вниз, назад.

Fig. 31 (14)

u

Снимите контейнеры спереди.

Fig. 31 (15)

Fig. 32

u

Вставьте навесной лоток

Fig. 32 (6) для кубиков льда.

Оснащение
