Выдвижной ящик на телескопических направляющих
Выдвижной ящик на стеклянной панели

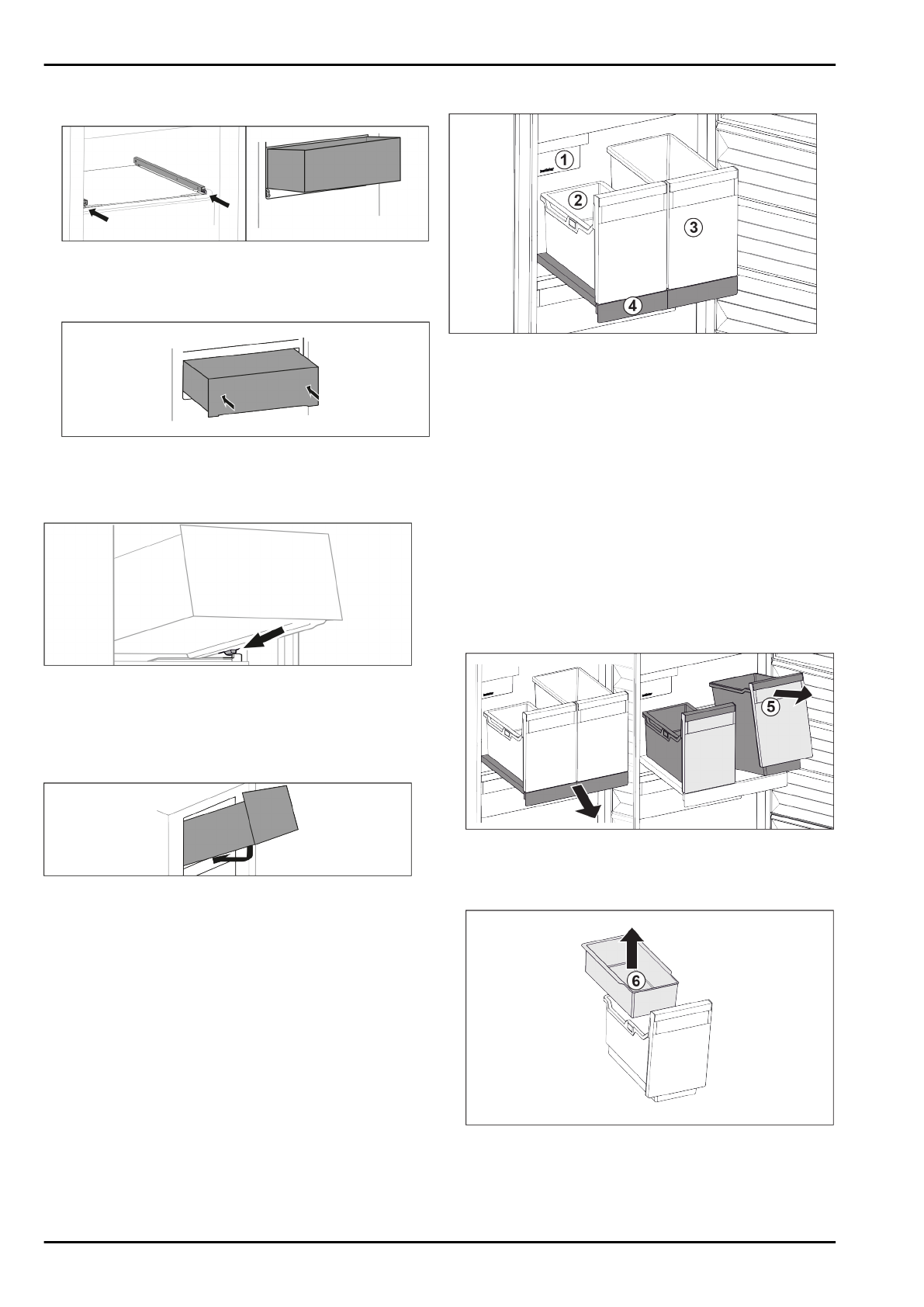

Fig. 20

u

Вставьте направляющие.

u

Наклоняя вниз, установите выдвижной ящик на направ-

ляющие.

Fig. 21

u

Опустите.

u

Вставьте до конца назад.

Выдвижной ящик на контейнерном ребре

Fig. 22

u

Наклоняя  вниз,  установите  выдвижной  ящик  за

стопоры на контейнерное ребро

Fig. 22 ().

u

Опустите выдвижной ящик.

u

Вставьте движением назад.

Верхний выдвижной ящик откидной

Fig. 23

u

Одеть выдвижной ящик, как показано на рисунке.

w

Выдвижной ящик лежит на стеклянной панели.

u

Поднимите  снизу  сзади  слегка  и  переместите  через

выступ.

u

Вставить назад.

7.2  Выдвижная панель с IceTower*

Fig. 24 Выдвижная панель с IceTower

(1) IceMaker

(3) Контейнеры для пиццы,

алкогольных напитков

(2) Подвесной лоток для

кубиков льда

(4) Выдвижная панель

На  выдвижной  панели  находятся  два  высоких  контейнера

(IceTower). В контейнере

Fig. 24 (2) собираются и хранятся

кубики  льда  из  IceMaker.  Контейнер

Fig.  24  (3)  подходит

для  хранения  высоких  продуктов,  таких,  как  пицца  или

алкогольные напитки.
Выдвижная  панель  с  IceTower  монтирована  на  одной

стеклянной  панели  посредством  выдвижных  направ-

ляющих.  Вы  можете  разобрать  выдвижную  панель  для

очистки.

7.2.1  Разборка выдвижной панели с

IceTower

Извлечение контейнеров

Fig. 25

u

Выдвиньте выдвижную панель.

u

Приподнимите контейнеры

Fig. 25 (5) спереди.

u

Извлеките контейнеры.

Fig. 26

u

Извлеките

Fig. 26 (6) подвесной лоток.

u

Если  в  подвесном  лотке  есть  кубики  льда:  Опорожните

подвесной лоток.

w

Контейнеры и подвесной лоток извлечены и Вы можете

их очистить. (см. 8.2.3 Очистка оснащения)

Оснащение

* Наличие в зависимости от модели и комплектации
