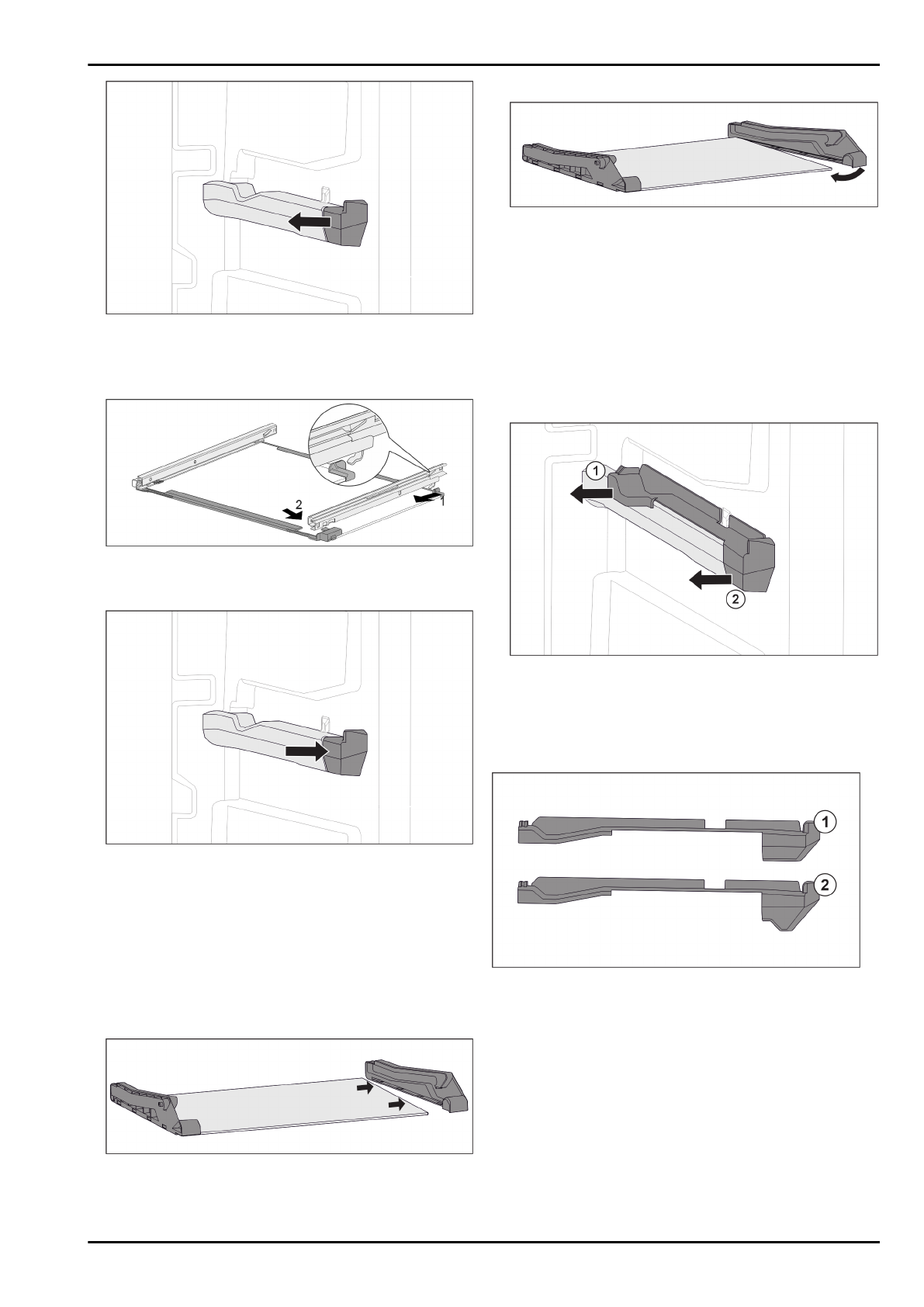

Fig. 42 Вставная часть на правом контейнерном ребре

u

Вытяните вставную часть контейнерного ребра в

сторону.

Монтаж выдвижной системы

Fig. 43 Стеклянная пластина с направляющими

u

Зацепите направляющую сзади.  (1)

u

Защелкните направляющую спереди.  (2)

Fig. 44 Вставная часть на правом контейнерном ребре

u

Нажмите на вставную часть на контейнерном ребре.

8.1.3  Верхний откидной выдвижной ящик*

Разборка выдвижной системы
Убедитесь, что выполнены следующие условия:

q

Выдвижной ящик извлечен. (см. 7.1.3 Верхний

откидной выдвижной ящик*)

q

Стеклянная пластина извлечена. (см. 7.3 Стеклянные

пластины*)

Fig. 45 Стеклянная пластина с боковыми деталями

u

Отодвиньте в сторону боковую деталь стеклянной

пластины.

Монтаж выдвижной системы

Fig. 46 Стеклянная пластина с боковыми деталями

u

Наденьте боковую деталь сзади.

u

Нажмите боковую деталь спереди на стеклянную

пластину.

8.1.4  Выдвижной ящик на контейнерном

ребре*

Разборка выдвижной системы
Убедитесь, что выполнены следующие условия:

q

Выдвижной ящик извлечен. (см. 7.1.4 Выдвижной ящик

на контейнерном ребре*)

Fig. 47 Вставная часть на правом контейнерном ребре

u

Возьмите вставную часть внизу сзади.

u

Отодвиньте вставную часть сзади в сторону. Fig. 47 (1)

u

Отодвиньте вставную часть спереди в сторону.

Fig. 47 (2)

Монтаж выдвижной системы

Fig. 48 Сравнение вставных частей
В устройстве находятся две разные вставные части.

Вставная часть над самым нижним выдвижным ящиком

Fig. 48 (2) имеет треугольную кромку. Все прочие

вставные части Fig. 48 (1) имеют прямую кромку.

u

Установите вставную часть Fig. 48 (2) с треугольной

кромкой над самым нижним выдвижным ящиком.

u

Установите вставную часть Fig. 48 (1) с прямой кромкой

на все прочие места.

Уход

20

* Наличие в зависимости от модели и комплектации
